柯蒂斯控制器部分表格中英文对照共三页

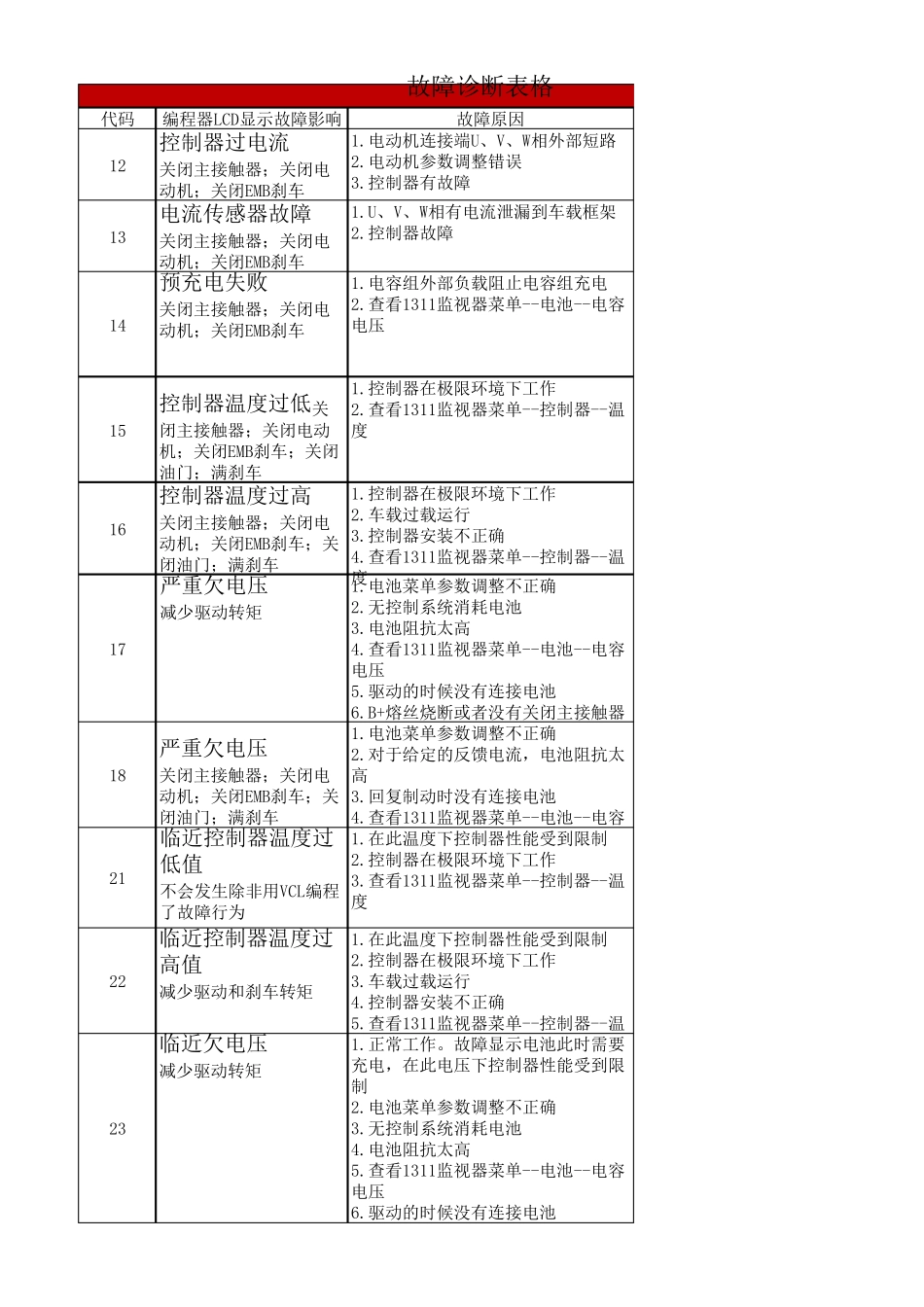

柯蒂斯控制器部分表格中英文对照共三页_第1页
1/10
柯蒂斯控制器部分表格中英文对照共三页_第2页
2/10
柯蒂斯控制器部分表格中英文对照共三页_第3页
3/10
代码编程器LCD显示故障影响故障原因12控制器过电流关闭主接触器;关闭电动机;关闭EMB刹车1.电动机连接端U、V、W相外部短路2.电动机参数调整错误3.控制器有故障13电流传感器故障关闭主接触器;关闭电动机;关闭EMB刹车1.U、V、W相有电流泄漏到车载框架2.控制器故障14预充电失败关闭主接触器;关闭电动机;关闭EMB刹车1.电容组外部负载阻止电容组充电2.查看1311监视器菜单--电池--电容电压15控制器温度过低关闭主接触器;关闭电动机;关闭EMB刹车;关闭油门;满刹车1.控制器在极限环境下工作2.查看1311监视器菜单--控制器--温度16控制器温度过高关闭主接触器;关闭电动机;关闭EMB刹车;关闭油门;满刹车1.控制器在极限环境下工作2.车载过载运行3.控制器安装不正确4.查看1311监视器菜单--控制器--温度17严重欠电压减少驱动转矩1.电池菜单参数调整不正确2.无控制系统消耗电池3.电池阻抗太高4.查看1311监视器菜单--电池--电容电压5.驱动的时候没有连接电池6.B+熔丝烧断或者没有关闭主接触器18严重欠电压关闭主接触器;关闭电动机;关闭EMB刹车;关闭油门;满刹车1.电池菜单参数调整不正确2.对于给定的反馈电流,电池阻抗太高3.回复制动时没有连接电池4.查看1311监视器菜单--电池--电容21临近控制器温度过低值不会发生除非用VCL编程了故障行为1.在此温度下控制器性能受到限制2.控制器在极限环境下工作3.查看1311监视器菜单--控制器--温度22临近控制器温度过高值减少驱动和刹车转矩1.在此温度下控制器性能受到限制2.控制器在极限环境下工作3.车载过载运行4.控制器安装不正确5.查看1311监视器菜单--控制器--温23临近欠电压减少驱动转矩1.正常工作。故障显示电池此时需要充电,在此电压下控制器性能受到限制2.电池菜单参数调整不正确3.无控制系统消耗电池4.电池阻抗太高5.查看1311监视器菜单--电池--电容电压6.驱动的时候没有连接电池故障诊断表格24临近过电压减少刹车转矩1.正常工作。故障显示回复制动过程中,制动回馈电流抬高电池电压,在此电压下控制器性能受到限制2.电池菜单参数调整不正确3. 对于给定的反馈电流,电池阻抗太高4.回复制动时没有连接电池5.查看1311监视器菜单--电池--电容电压25电能供应失败(+5V)不会发生降除非用VCL编程了故障行为1.+5V供电端外部负载阻抗过低2.查看1311监视器菜单--输出--+5V电压和外部供应电流26数字量6过电流数字量输出6驱动没有开路1.数字量输出6驱动外部负载阻抗过低27数字量7过电流 数字量输出7驱动没有开路...
