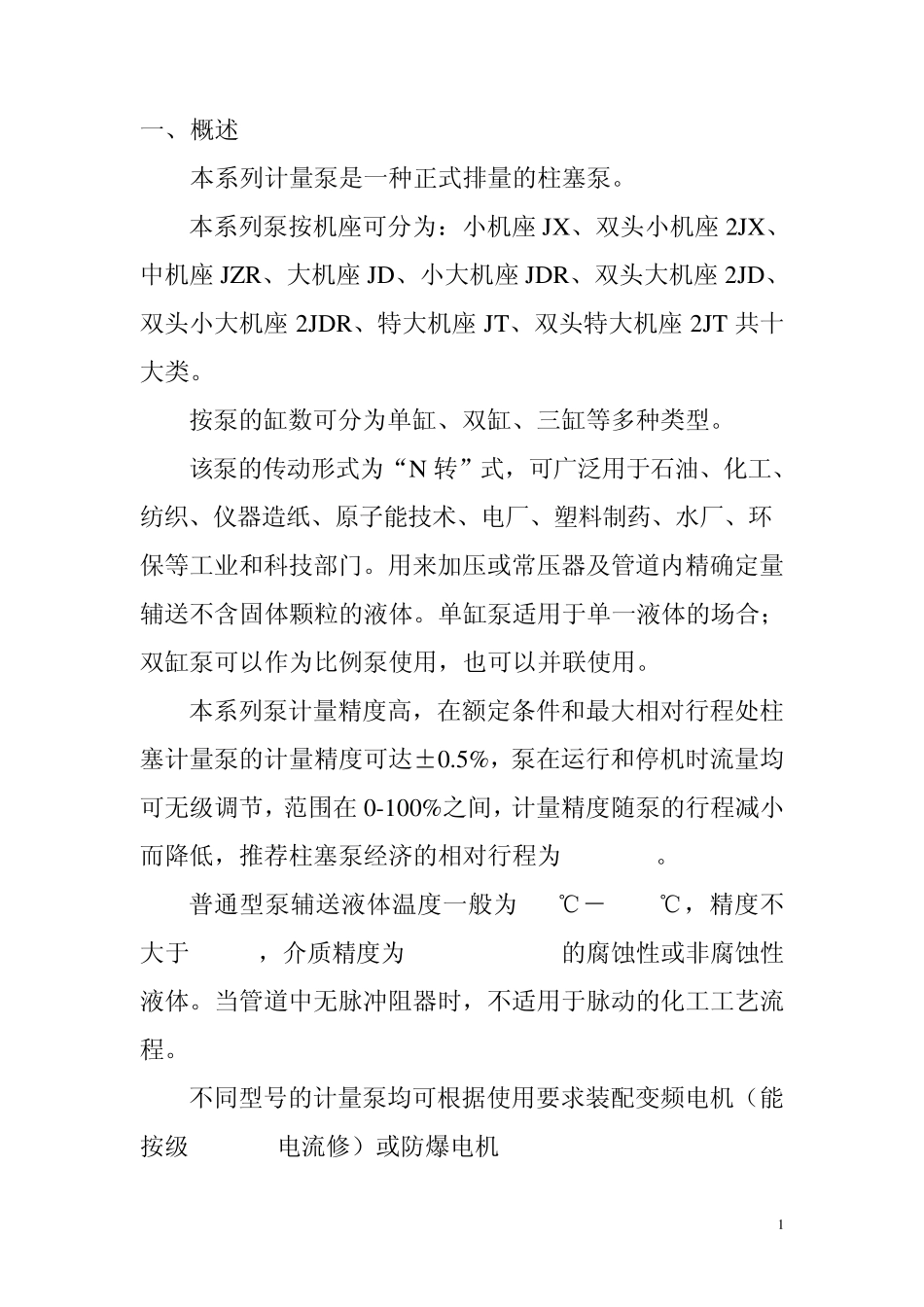

1 一、概述 本系列计量泵是一种正式排量的柱塞泵。 本系列泵按机座可分为：小机座 JX、双头小机座 2JX、中机座 JZR、大机座 JD、小大机座 JDR、双头大机座 2JD、双头小大机座 2JDR、特大机座 JT、双头特大机座 2JT 共十大类。 按泵的缸数可分为单缸、双缸、三缸等多种类型。 该泵的传动形式为“N 转”式，可广泛用于石油、化工、纺织、仪器造纸、原子能技术、电厂、塑料制药、水厂、环保等工业和科技部门。用来加压或常压器及管道内精确定量辅送不含固体颗粒的液体。单缸泵适用于单一液体的场合；双缸泵可以作为比例泵使用，也可以并联使用。 本系列泵计量精度高，在额定条件和最大相对行程处柱塞计量泵的计量精度可达±0.5%，泵在运行和停机时流量均可无级调节，范围在 0-100%之间，计量精度随泵的行程减小而降低，推荐柱塞泵经济的相对行程为 40-100%。 普通型泵辅送液体温度一般为-30℃－+100℃，精度不大于 0.1mm，介质精度为 0.3-800mm2/s的腐蚀性或非腐蚀性液体。当管道中无脉冲阻器时，不适用于脉动的化工工艺流程。 不同型号的计量泵均可根据使用要求装配变频电机（能按级 4-20MA电流修）或防爆电机 2 产品型号编制说明 二、结构原理和特性 2.1泵的结构：该泵由驱动机构、传动减速机构、流量调节机构和泵头四部分组成。 2.1.1 驱动机构即为泵原动机，一般采用三相异步电动机（防爆型或普通型）。 2.1.2传动减速机构：采用电动机与减速机构的蜗杆直接连接经蜗轮减速并带动偏心轮作旋转运动，用滑块来驱动柱塞作往复运动。柱塞每分钟的往复次数等于蜗轮每分钟的转数。 传动箱部件由曲轴连杆机构和行程调节机构组成。该系列传动箱采用了准确性很高的 N轴结构，利于 N轴的左右运动直接改变旋转偏心，来达到改变行程的目的，本机构与其它形式的调节机构相比较具有体积小结构紧凑，精度高承载能力强，运行平稳等特点。 J 额定压力 Mpa 额定流量 L/h 机型代号小机座 X、中机座 Z、在机座 D、特大机座 T 计量水 柱塞数（单缸泵） 3 N轴调量机械的调节原理图 2.1.3流量调节机构 泵的调节通过改变柱塞的行程长度或泵速来实现的，行程可在 0-100%范围内无级调节，运行和停车时均可进行。配上电控或气控装置后，可实现远距离操作或自动化控制要求。配上交流变频器或调速电机，可实现双效或降低泵速适应工艺流程的需要。 转运调量机构的调量手轮，使 N轴作上下运动变动柱塞行程。N轴调量机构调量...
