柱脚计算模板(A列柱)

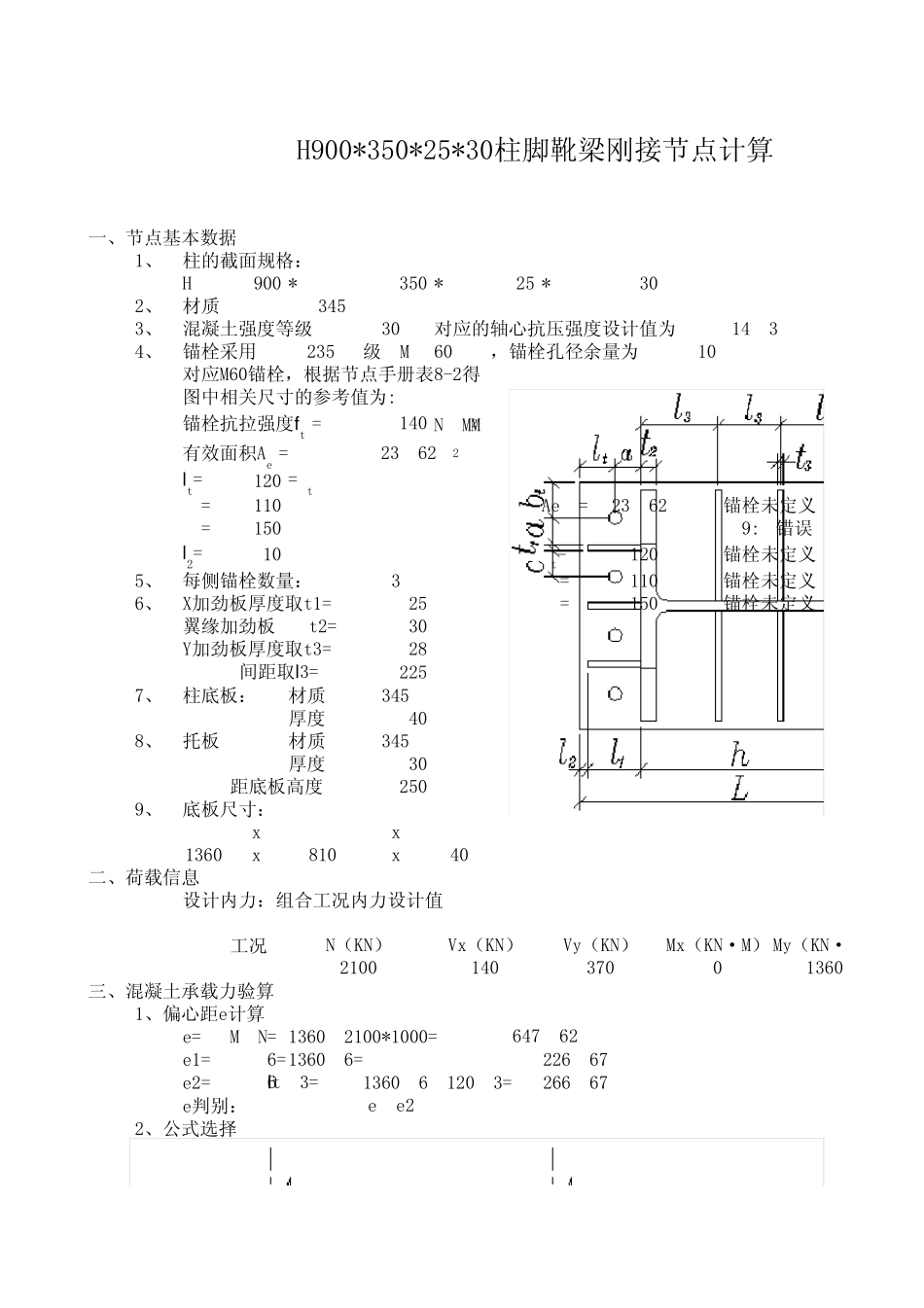

柱脚计算模板(A列柱)_第1页
1/8
柱脚计算模板(A列柱)_第2页
2/8
柱脚计算模板(A列柱)_第3页
3/8
一、节点基本数据1、柱的截面规格:H900 *350 *25 *302、材质Q345B3、混凝土强度等级C30对应的轴心抗压强度设计值为14.34、锚栓采用Q235B 级 M60,锚栓孔径余量为 10对应M60锚栓,根据节点手册表8-2得图中相关尺寸的参考值为:锚栓抗拉强度fta=140 N/MM2有效面积Aea=23.62cm2lt=120 =bta=110Aea=23.62锚栓未定义c=150L9:错误l2=10lt=120锚栓未定义5、每侧锚栓数量:3a=110锚栓未定义6、X加劲板厚度取t1=25c=150锚栓未定义翼缘加劲板t2=30Y加劲板厚度取t3=28 间距取l3=2257、柱底板:材质Q345B厚度408、托板 材质Q345B厚度30距底板高度2509、底板尺寸:LxBxT1360x810x40二、荷载信息设计内力:组合工况内力设计值工况三、混凝土承载力验算1、偏心距e计算e=M/N= 1360/2100*1000=mme1=L/6=1360/6=226.67e2=L/6+lt/3=1360/6+120/3=266.67e判别:2、公式选择3700H900*350*25*30柱脚靴梁刚接节点计算N(KN)Vx(KN)Vy(KN)Mx(KN·M)My(KN·1360647.62e>e22100140则相应的底板下混凝土最大受压应力计算公式为:σ c=2N(e+L/2-lt)/(Bxn(l-lt-xn/3))受拉侧锚栓的总拉力为:Ta=N(e-L/2+xn/3)/(L-lt-xn/3)Aea= Ta/fta3、将各数值带入公式得:混凝土局部受压,X向扩伸 150 Y向扩伸150 扩大系数α 为:σ c=9.2466N/mm2≤fc=28.6N/mm2单颗锚栓受拉力:Nta= N(e-L/2+xn/3)/(L-lt-xn/3)/n=计算面积: Aea==929.4≤Aea锚栓利用率四、柱脚底板厚度验算柱脚底板厚度40材质Q345B对应的抗拉压和抗弯强度f=2651、两相邻边支承板a2= ((bt + a + t1/2-l2)^2+(lt + a + t2/2-l2)^2))^0.5=331b2= (bt + a + t1/2-l2)*(lt + a + t2-l2)/a2=1650.50则计算系数α =0.06则柱脚底板由于混凝土基础反力承受的弯矩为:M1=α σ ca22=60628.92、三边支承板a)X向加劲板a2= lt + a + t2/2-l2=235b2= 2 * c + t1=3251.38则计算系数α =0.126则柱脚底板由于混凝土基础反力承受的弯矩为:M2=α σ ca22=64341.2b)Y向加劲板(a)(b)2N(e+L/2-lt)/(Bxn(l-lt-xn/3))=Ta/ftab2/a2=两相邻边支130.11b2/a2=a2= l3=225b2=B/2-l2=3951.76则计算系数α =0.13则柱脚底板由于混凝土基础反力承受的弯矩为:M3=α σ ca22=60854.33、柱底板厚度验算取最大弯矩Mimax=64341.2则tPb=(6Mimax/f)^0.5=38.17tPb=(6Ntalai/((D+2lai)f))^0.5=2.1516MAX(tPb)= 38.17≤40五、托座顶板验算当锚栓受拉时,视顶板为端板受拉。顶板厚度为30,材质Q345B...
