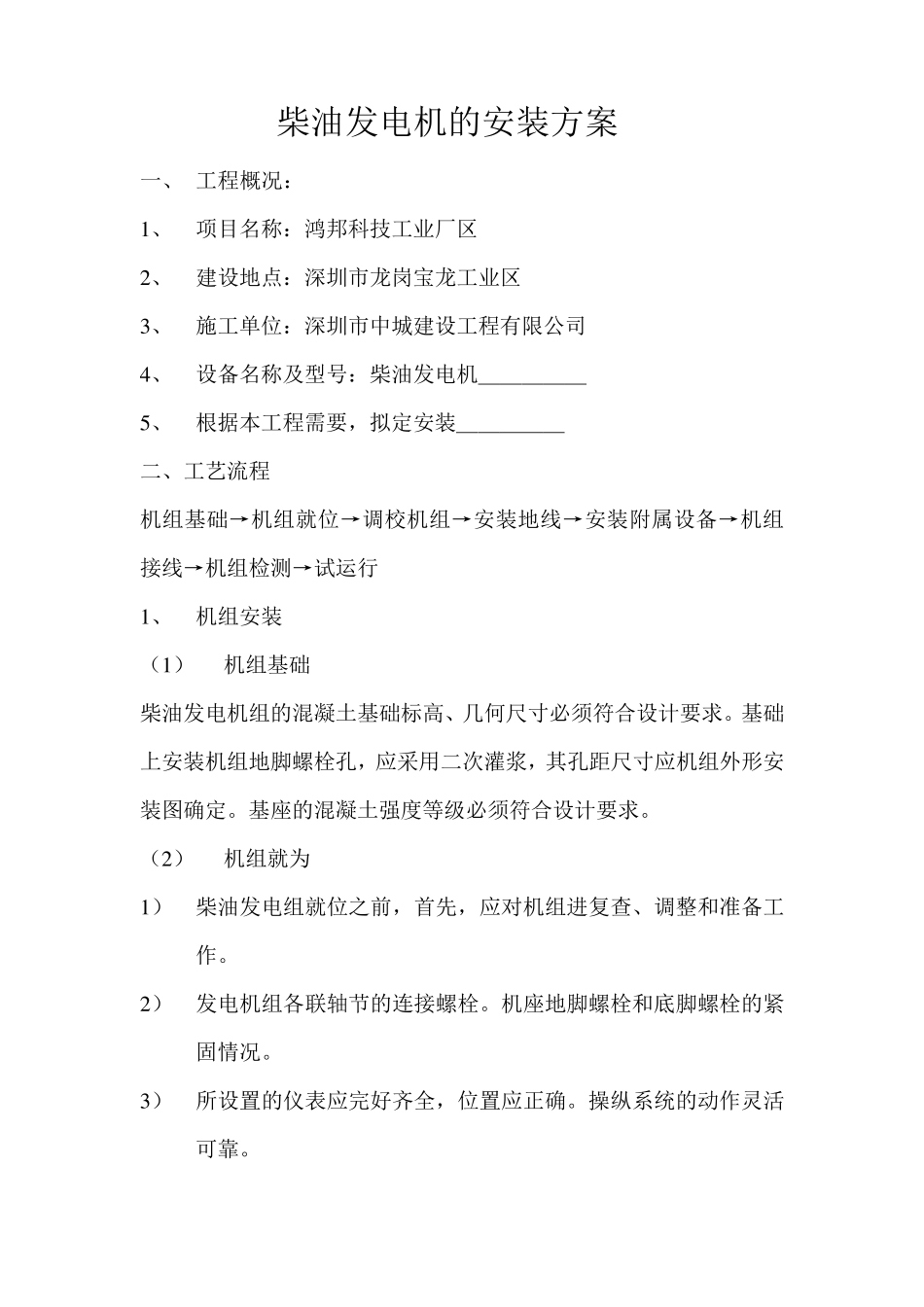

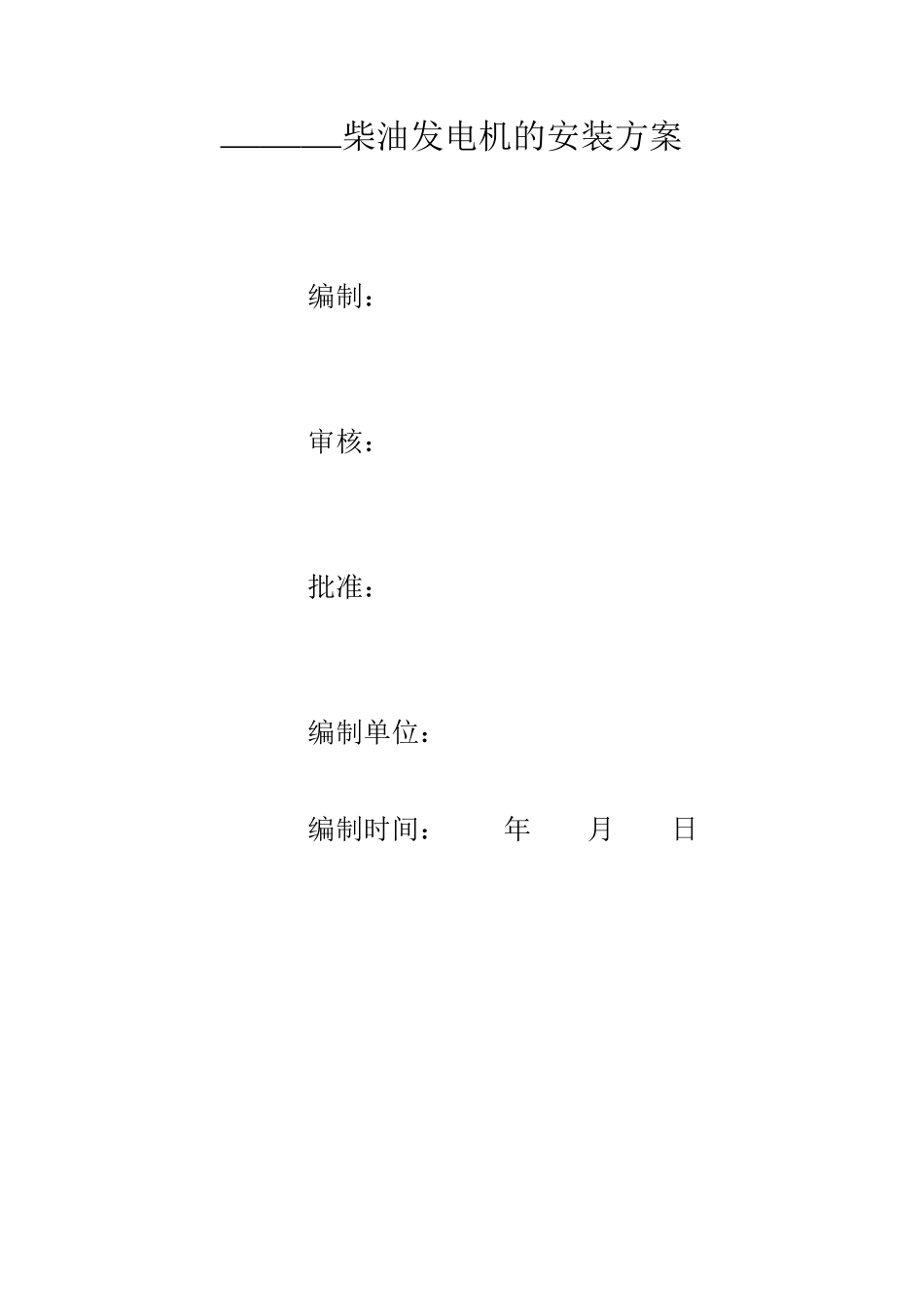

＿＿＿柴油发电机的安装方案 编制： 审核： 批准： 编制单位： 编制时间： 年 月 日 柴油发电机的安装方案 一、 工程概况： 1 、 项目名称：鸿邦科技工业厂区 2 、 建设地点：深圳市龙岗宝龙工业区 3 、 施工单位：深圳市中城建设工程有限公司 4 、 设备名称及型号：柴油发电机＿＿＿＿＿ 5 、 根据本工程需要，拟定安装＿＿＿＿＿ 二、工艺流程 机组基础→机组就位→调校机组→安装地线→安装附属设备→机组接线→机组检测→试运行 1 、 机组安装 （1 ） 机组基础 柴油发电机组的混凝土基础标高、几何尺寸必须符合设计要求。基础上安装机组地脚螺栓孔，应采用二次灌浆，其孔距尺寸应机组外形安装图确定。基座的混凝土强度等级必须符合设计要求。 （2 ） 机组就为 1 ） 柴油发电组就位之前，首先，应对机组进复查、调整和准备工作。 2 ） 发电机组各联轴节的连接螺栓。机座地脚螺栓和底脚螺栓的紧固情况。 3 ） 所设置的仪表应完好齐全，位置应正确。操纵系统的动作灵活可靠。 （3） 调校机组 1） 机组就位后，首先，调整机组的水平度，找正找平，紧固地脚螺栓牢固、可靠，并应设有防松措施。 2） 调校油路、转动系统、发电系统（电源、电压、频率）、控制系统等。 3） 发电机、发电机的励磁系统、发电机控制箱调试数据，应符合设计要求和技术标准的规定。 （4） 接地线 1） 发电机中性线（工作零线）应与接地母线引出线直接连接，螺栓 防松装置齐全，又接地标识。 2） 发电机本体和机械部分的可接近导体均应保护接地（PE）或接地线（PEN），且有标识。 （5） 安装附属设备 发电机控制箱（屏）是同步发电机组的配套设备，主要是控制发电机送电及调压。小容量发电机的控制箱一般（经减震器）直接安装在机组上，大容量发电机的控制屏，则固定在机房的地面上，或安装在与机组隔离的控制室内。 开关箱（屏）或励磁箱，各生产厂家的开关箱（屏）种类较多，型号不一，一般 500KW 以下的机组有柴油发电机组相应的配套控制（箱），500KW 以上机组，可向机组厂家提出控制屏的特殊订货要求。 （6） 机组接线 1） 发电机及控制箱接线应正确可靠。馈电出线两 端 的相序 必 须 与电 源 原 供 电 系 统 的 相 序 一 致 。 2） 发 电 机 随 机 的 配 电 柜 接 线 应 正 确 无 误 ，所 有 紧 固 件 应 紧 固 牢 固 ，无 遗 漏 脱 落 ...
