柴油发电机操作说明

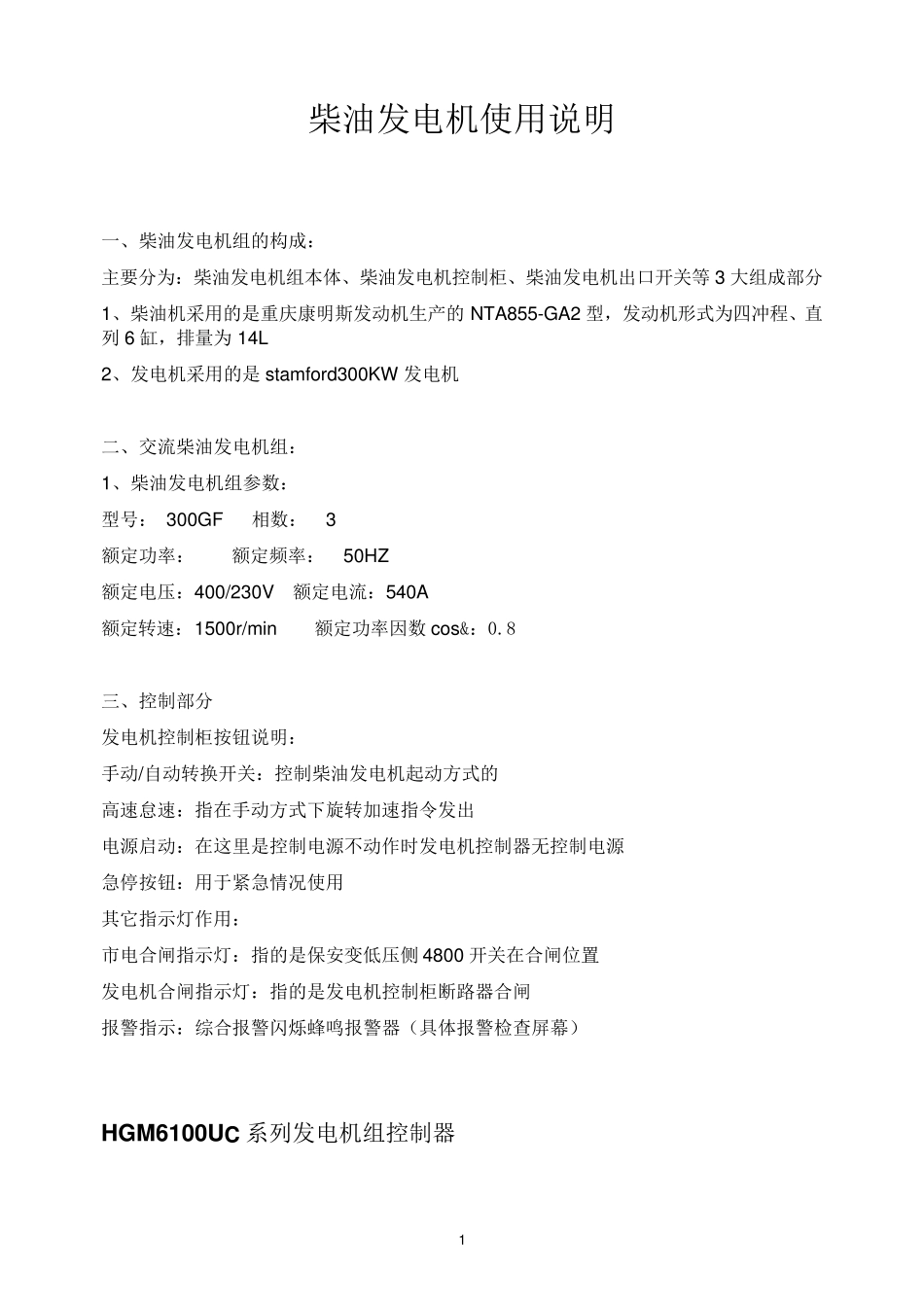

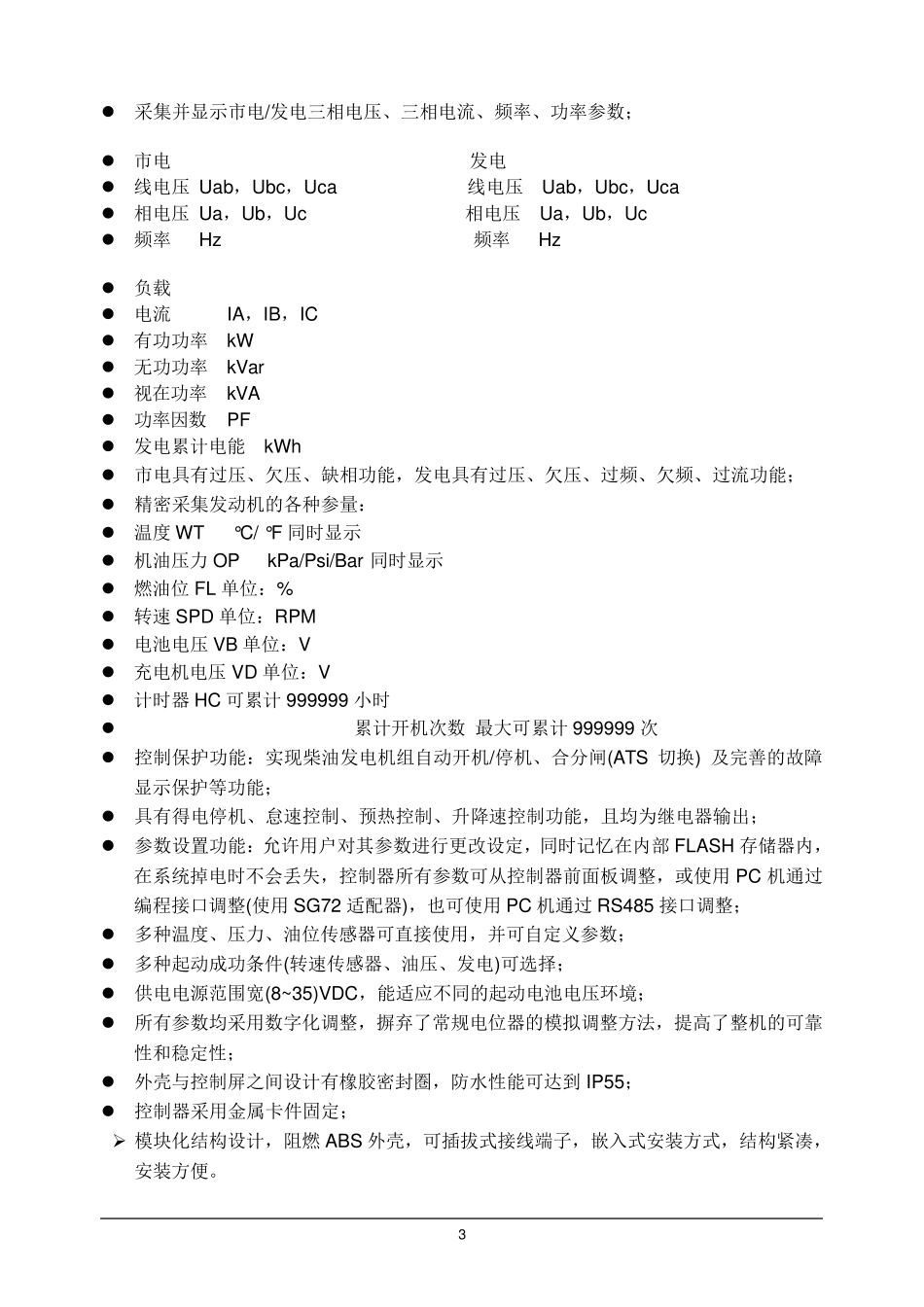

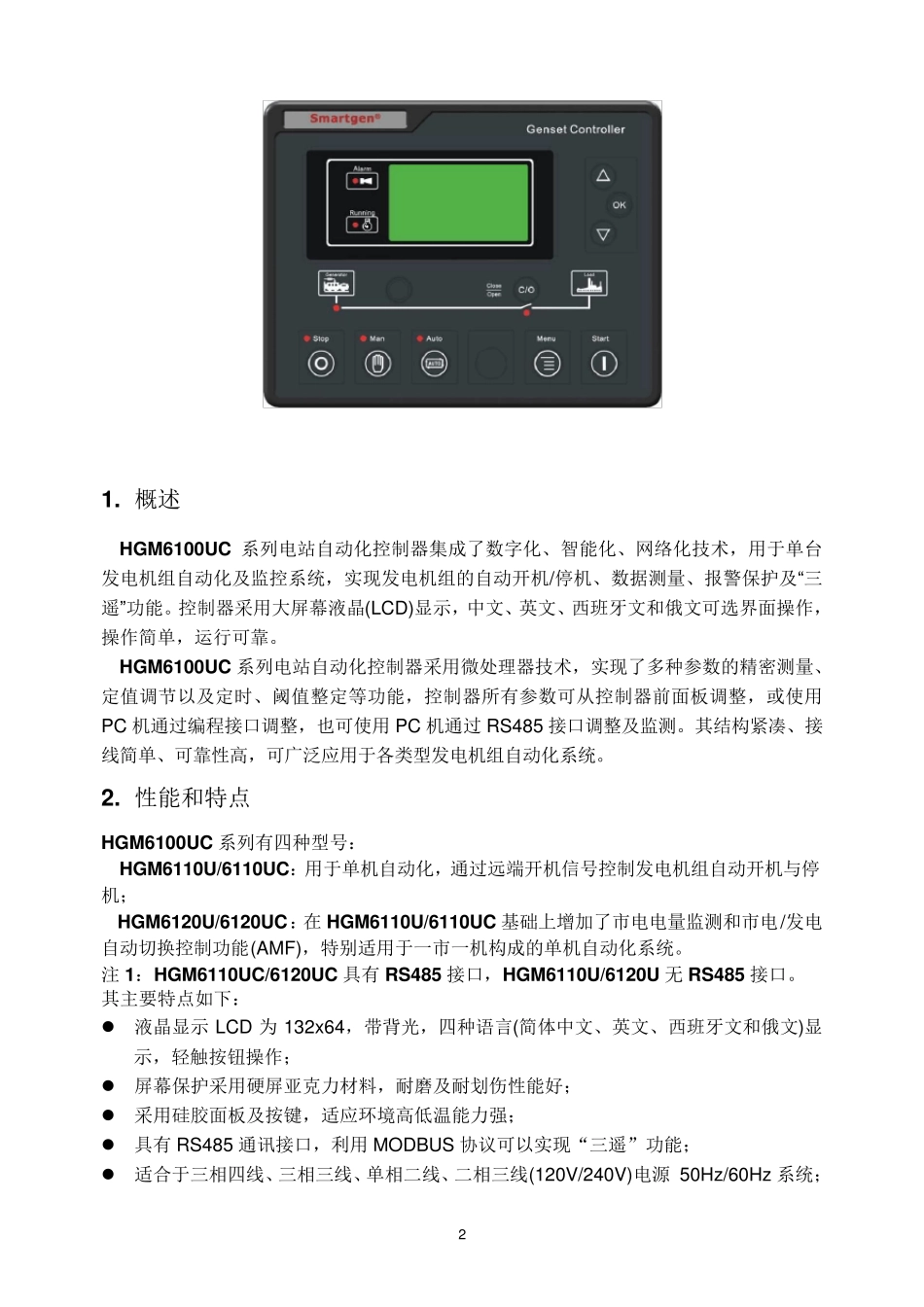

1 柴油发电机使用说明 一、柴油发电机组的构成： 主要分为：柴油发电机组本体、柴油发电机控制柜、柴油发电机出口开关等 3 大组成部分 1、柴油机采用的是重庆康明斯发动机生产的 NTA855-GA2 型，发动机形式为四冲程、直列 6 缸，排量为 14L 2、发电机采用的是 stamford300KW 发电机 二、交流柴油发电机组： 1、柴油发电机组参数： 型号： 300GF 相数： 3 额定功率： 额定频率： 50HZ 额定电压：400/230V 额定电流：540A 额定转速：1500r/min 额定功率因数 cos&：0.8 三、控制部分 发电机控制柜按钮说明： 手动/自动转换开关：控制柴油发电机起动方式的 高速怠速：指在手动方式下旋转加速指令发出 电源启动：在这里是控制电源不动作时发电机控制器无控制电源 急停按钮：用于紧急情况使用 其它指示灯作用： 市电合闸指示灯：指的是保安变低压侧 4800 开关在合闸位置 发电机合闸指示灯：指的是发电机控制柜断路器合闸 报警指示：综合报警闪烁蜂鸣报警器（具体报警检查屏幕） HGM6100UC 系列发电机组控制器 2 1. 概述 HGM6100UC 系列电站自动化控制器集成了数字化、智能化、网络化技术，用于单台发电机组自动化及监控系统，实现发电机组的自动开机/停机、数据测量、报警保护及“三遥”功能。控制器采用大屏幕液晶(LCD)显示，中文、英文、西班牙文和俄文可选界面操作，操作简单，运行可靠。 HGM6100UC 系列电站自动化控制器采用微处理器技术，实现了多种参数的精密测量、定值调节以及定时、阈值整定等功能，控制器所有参数可从控制器前面板调整，或使用PC 机通过编程接口调整，也可使用 PC 机通过 RS485 接口调整及监测。其结构紧凑、接线简单、可靠性高，可广泛应用于各类型发电机组自动化系统。 2. 性能和特点 HGM6100UC 系列有四种型号： HGM6110U/6110UC：用于单机自动化，通过远端开机信号控制发电机组自动开机与停机； HGM6120U/6120UC：在HGM6110U/6110UC 基础上增加了市电电量监测和市电/发电自动切换控制功能(AMF)，特别适用于一市一机构成的单机自动化系统。 注1：HGM6110UC/6120UC 具有 RS485 接口，HGM6110U/6120U 无RS485 接口。 其主要特点如下：  液晶显示 LCD 为132x64，带背光，四种语言(简体中文、英文、西班牙文和俄文)显示，轻触按钮操作；  屏幕保护采用硬屏亚克力材料，耐磨及耐划伤性能好；  采用硅胶面板及按键，适应环境高低温能力强； ...
