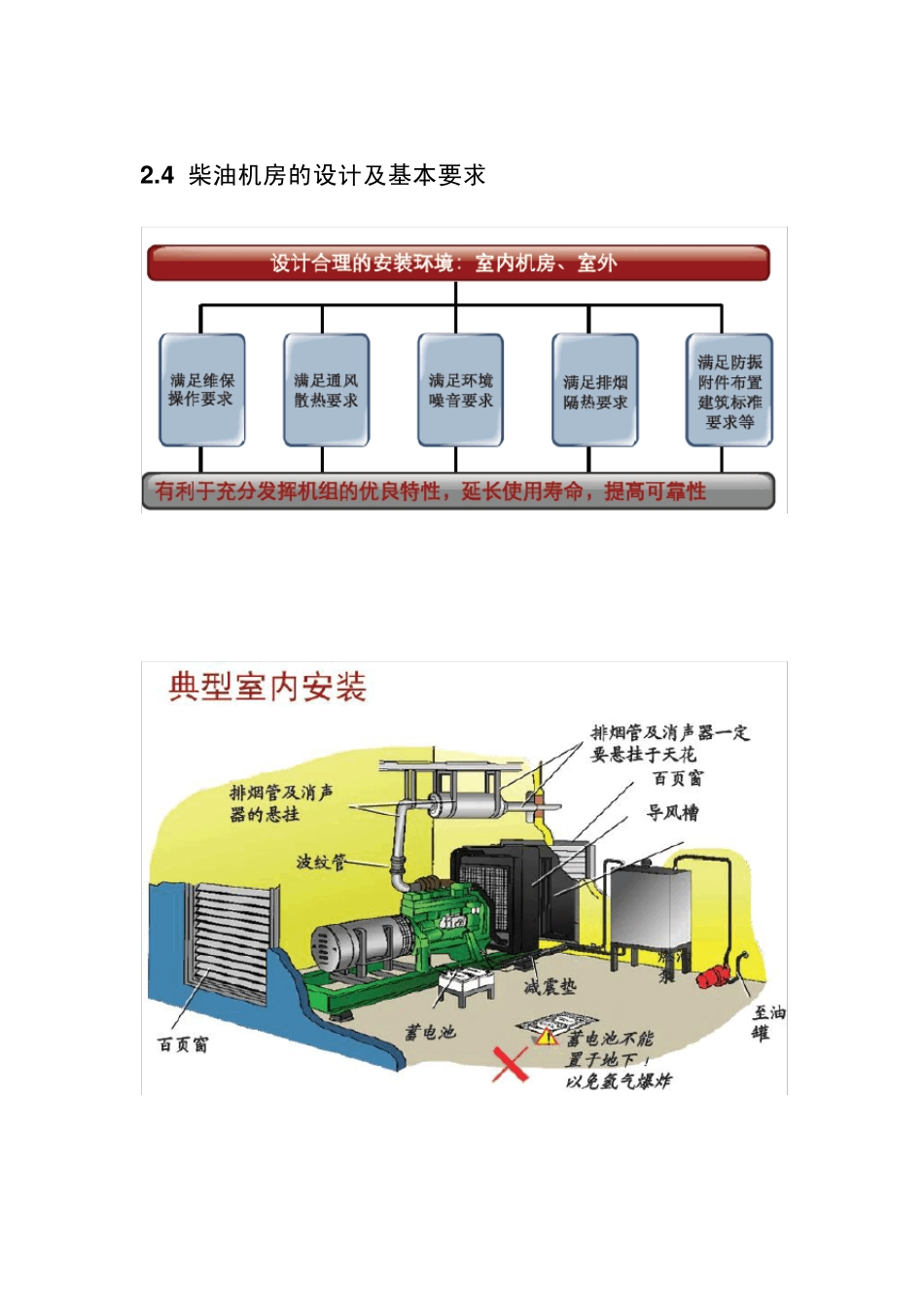

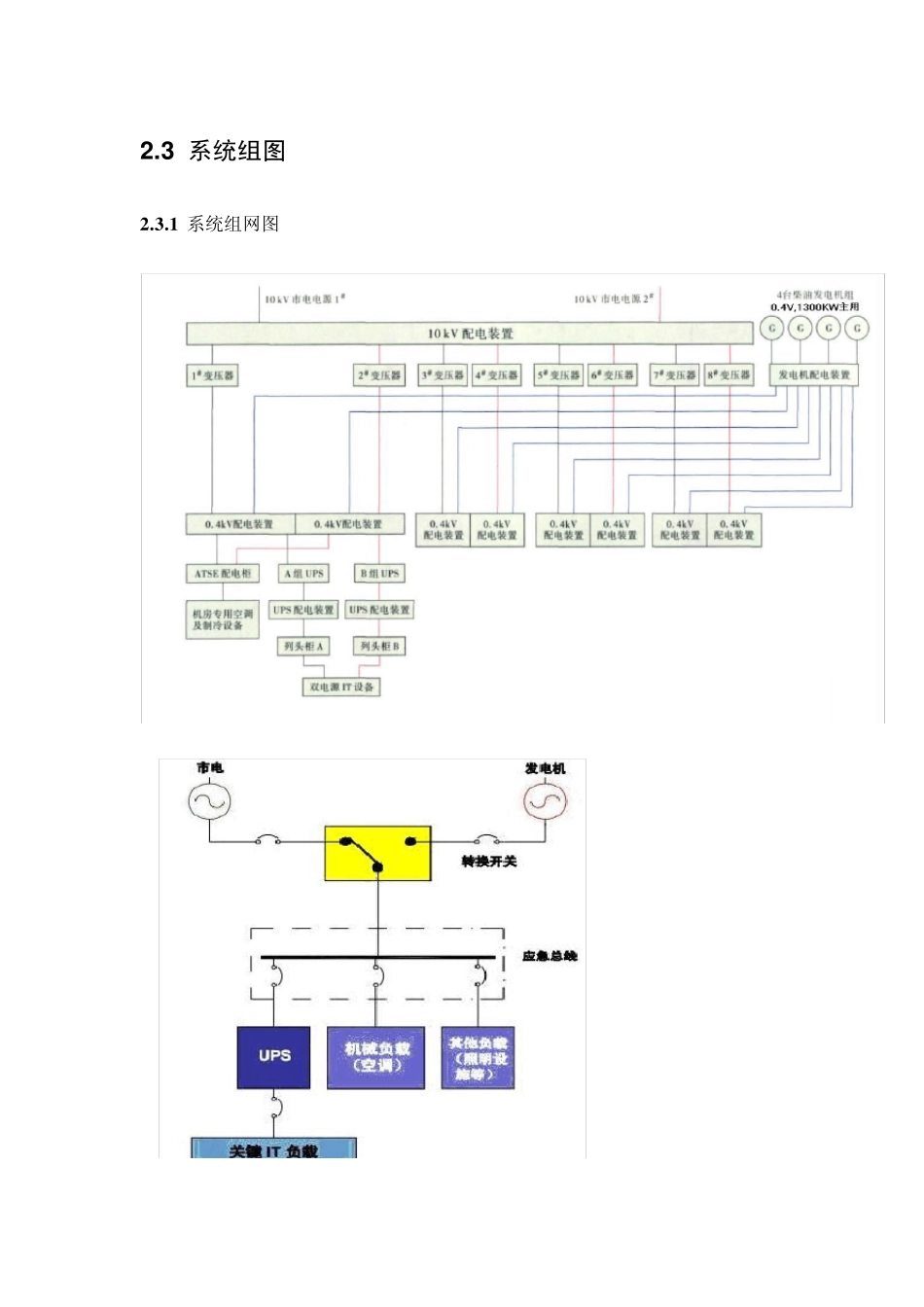

2 .3 系统组图 2 .3 .1 系统组网图 2 .4 柴油机房的设计及基本要求 柴油发电机房的确定：考虑到柴油发电机组的进风、排风、排烟等情况，如果有条件时机房最好设在首层。但是，高层建筑功能较复杂，对面积的利用率要高，尤其是首层，难以占用。因此，一般把发电机房设在地下室的地下一层，不宜设在地下二层及以下。这时，解决好通风、防潮、机组的排烟、消音和减振就显得非常重要，在设计中要注意处理好。 2 .4 .1 机房选址时应注意事项 ◆ 不应设在四周无外墙的房间，为热风管道和排烟管道伸出室外创造有利条件； ◆ 尽量避开建筑物的主入口、正立面等部位，以免排烟、排风对其造成影响； ◆ 注意噪音对环境的影响； ◆ 宜靠近建筑物的变电所，这样便于接线，减少电能损耗，也便于运行管理； ◆ 不应设在厕所、浴室或其他经常积水场所的正下方和贴邻。 2 .4 .2 机房设备的布置 机房设备布置应根据机组容量大小和台数而定，应力求紧凑、经济合理、保证安全及便于维护。 当发电机房只设一台机组时，如果机组容量在 500kW 及以下，则一般不设控制室，这时配电屏、控制屏宜布置在发电机端或发电机侧，其操作检修通道的要求为屏前距发电机端不应小于2m ，屏前距发电机侧不应小于1.5m 。 机组外廓至墙推荐最小净距离（m m ） 机组容量 KW ＜ 64 75 – 150 200 – 400 500 – 1200 机组操作面 1600 1700 1800 2200 柴油机端 1000 1000 1200 1500 发电机端 1600 1800 2000 2400 对于单机容量在 500kW 及以上的多台机组，考虑到运行维护、管理和集中控制的方便，宜设控制室。一般将发电机控制屏、机组操作台、动力控制（屏）台及照明配电箱等放在控制室。控制室的布置与低压配电室的布置的技术要求相同。 在机房内，机组宜横向布置（垂直布置），这样，机组的中心线与机房的中轴线垂直，操作管理方便，管线短，布置紧凑。当机房与控制及配电室毗邻布置时，发电机出线端宜布置在靠近控制及配电室一侧。 2 .4 .3 机房配电导线选择与敷设 ◇ 为保证机房内照明、通风及发电机辅助设备用电的需要，必须具有独立的电气控制系统 ◇ 机房动力、照明采用双电源切换设计。 ◇ 预留三相四线 380V 市电引入，根据配套的相关设备计算容量。 ◇ 发电机出线方式：电缆或母线连接，出线方向可按要求选择。 ◇ 机组控制线路：Modbus, 远程启动信号线、并机系统的信号线 柴油发电机房...
