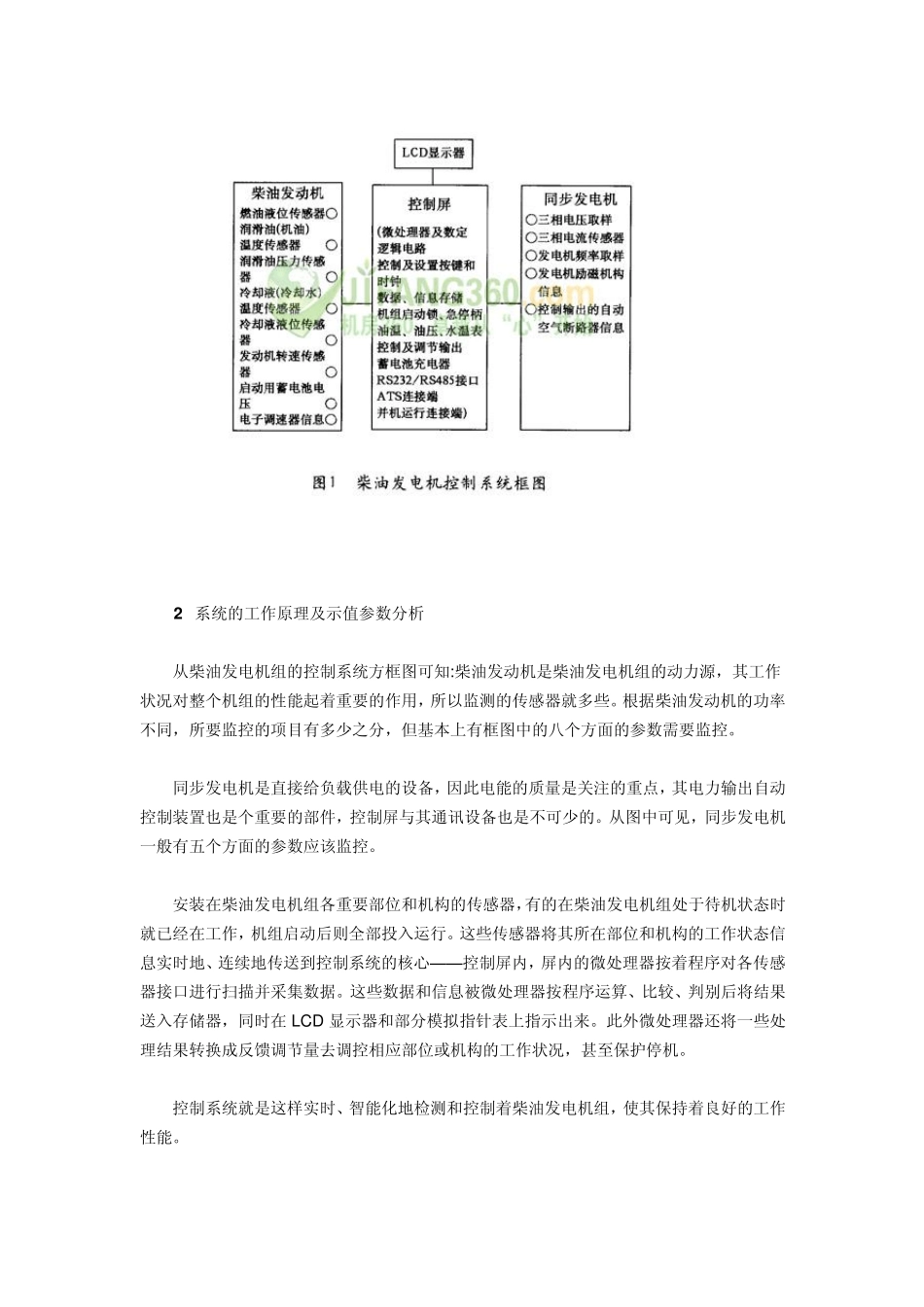

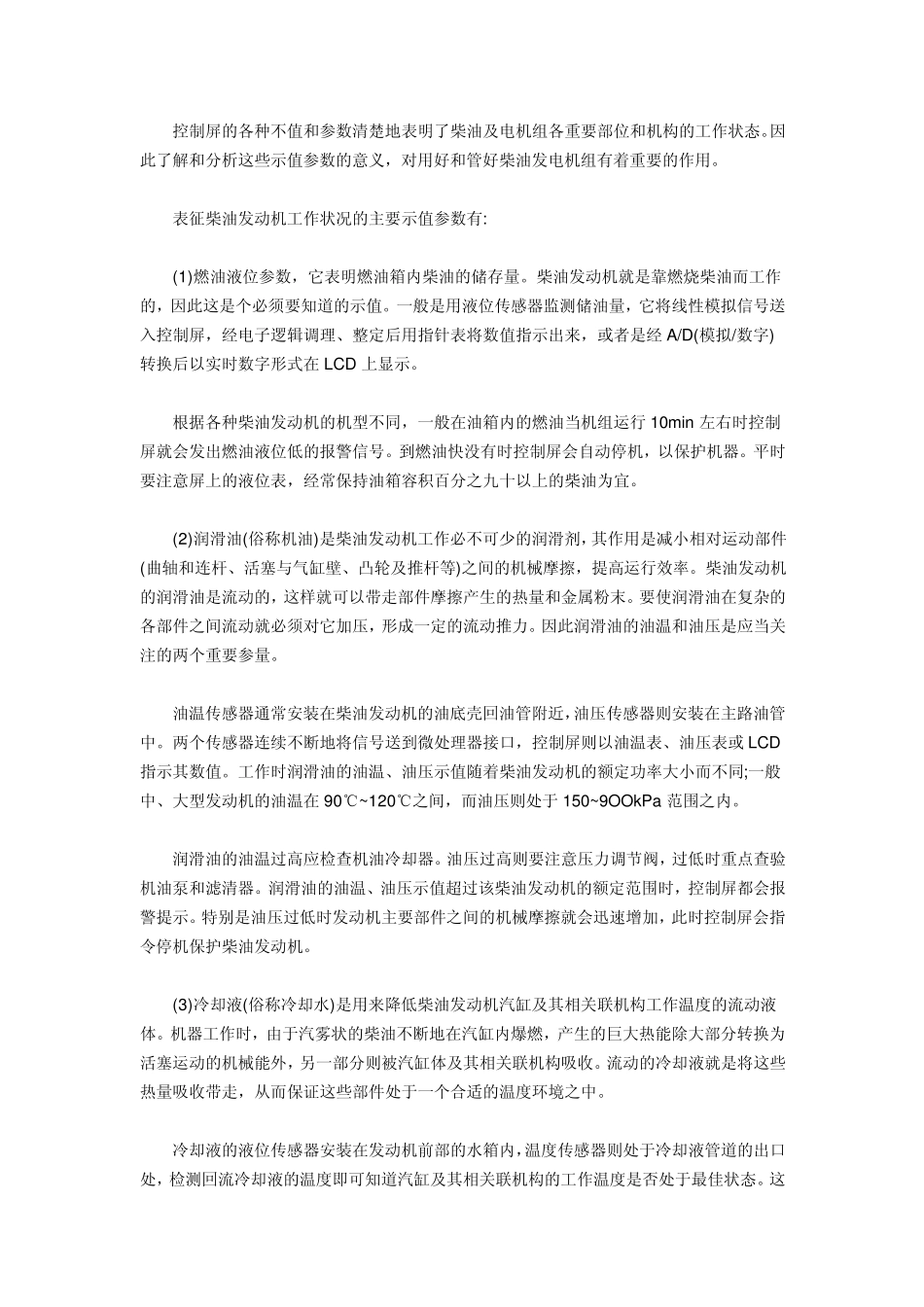

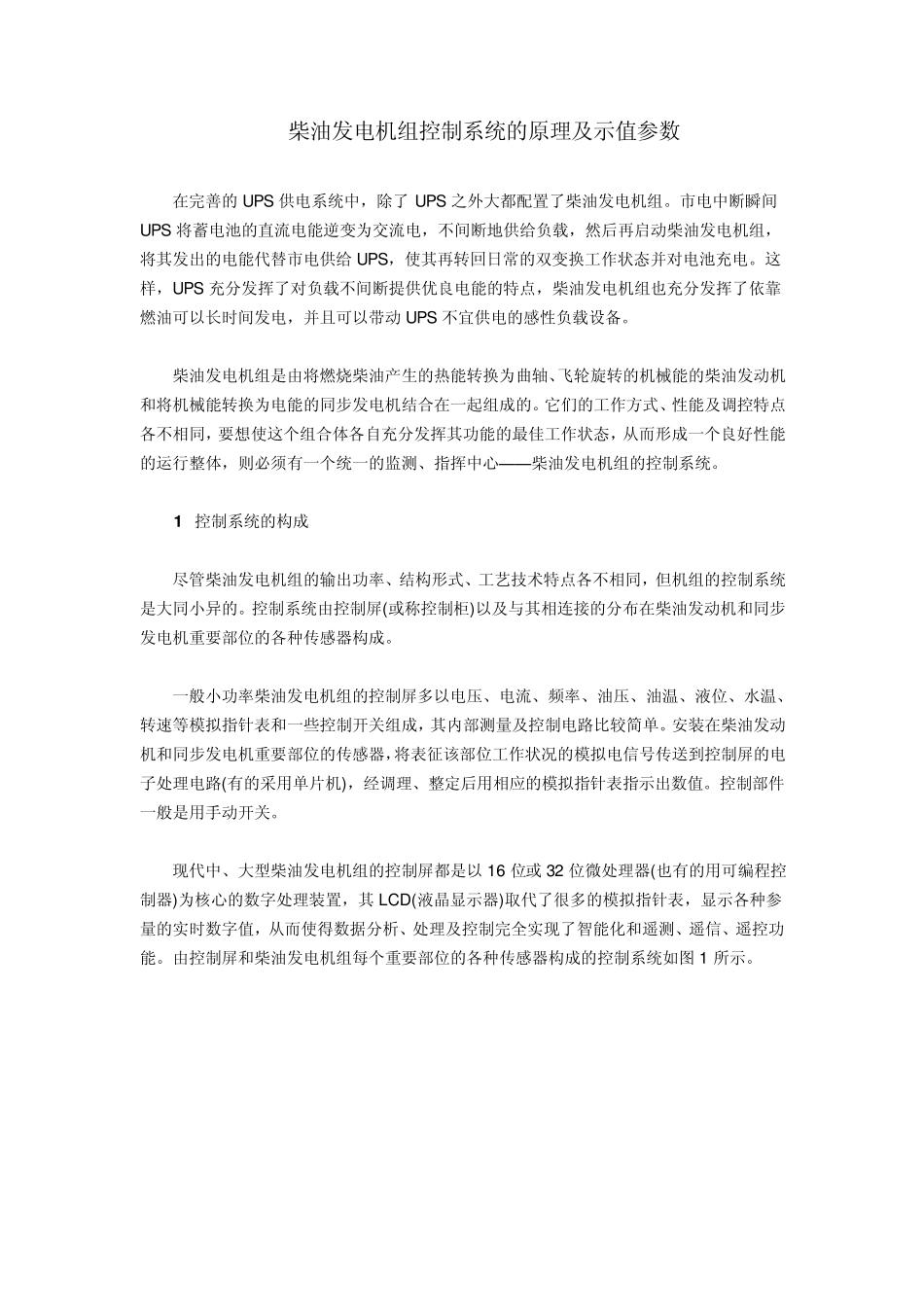

柴油发电机组控制系统的原理及示值参数 在完善的UPS 供电系统中，除了UPS 之外大都配置了柴油发电机组。市电中断瞬间UPS 将蓄电池的直流电能逆变为交流电，不间断地供给负载，然后再启动柴油发电机组，将其发出的电能代替市电供给UPS，使其再转回日常的双变换工作状态并对电池充电。这样，UPS 充分发挥了对负载不间断提供优良电能的特点，柴油发电机组也充分发挥了依靠燃油可以长时间发电，并且可以带动UPS 不宜供电的感性负载设备。 柴油发电机组是由将燃烧柴油产生的热能转换为曲轴、飞轮旋转的机械能的柴油发动机和将机械能转换为电能的同步发电机结合在一起组成的。它们的工作方式、性能及调控特点各不相同，要想使这个组合体各自充分发挥其功能的最佳工作状态，从而形成一个良好性能的运行整体，则必须有一个统一的监测、指挥中心——柴油发电机组的控制系统。 1 控制系统的构成 尽管柴油发电机组的输出功率、结构形式、工艺技术特点各不相同，但机组的控制系统是大同小异的。控制系统由控制屏(或称控制柜)以及与其相连接的分布在柴油发动机和同步发电机重要部位的各种传感器构成。 一般小功率柴油发电机组的控制屏多以电压、电流、频率、油压、油温、液位、水温、转速等模拟指针表和一些控制开关组成，其内部测量及控制电路比较简单。安装在柴油发动机和同步发电机重要部位的传感器，将表征该部位工作状况的模拟电信号传送到控制屏的电子处理电路(有的采用单片机)，经调理、整定后用相应的模拟指针表指示出数值。控制部件一般是用手动开关。 现代中、大型柴油发电机组的控制屏都是以16 位或 32 位微处理器(也有的用可编程控制器)为核心的数字处理装置，其LCD(液晶显示器)取代了很多的模拟指针表，显示各种参量的实时数字值，从而使得数据分析、处理及控制完全实现了智能化和遥测、遥信、遥控功能。由控制屏和柴油发电机组每个重要部位的各种传感器构成的控制系统如图 1 所示。 2 系统的工作原理及示值参数分析 从柴油发电机组的控制系统方框图可知:柴油发动机是柴油发电机组的动力源，其工作状况对整个机组的性能起着重要的作用，所以监测的传感器就多些。根据柴油发动机的功率不同，所要监控的项目有多少之分，但基本上有框图中的八个方面的参数需要监控。 同步发电机是直接给负载供电的设备，因此电能的质量是关注的重点，其电力输出自动控制装置也是个重要的部件，控制屏与其通讯设备也是不可少的。从图中可见，同步...
