柴油发电机组调试作业指导书

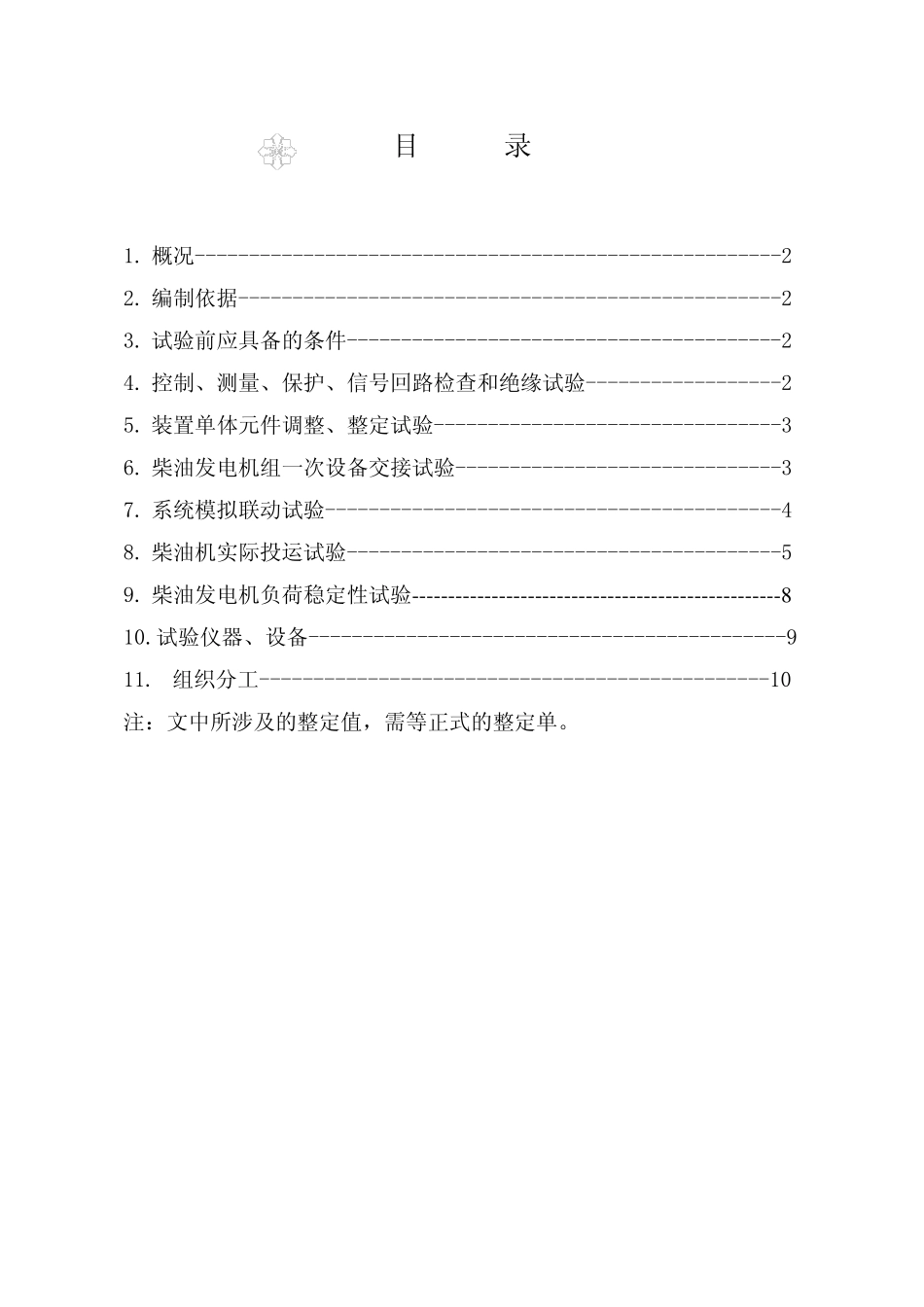

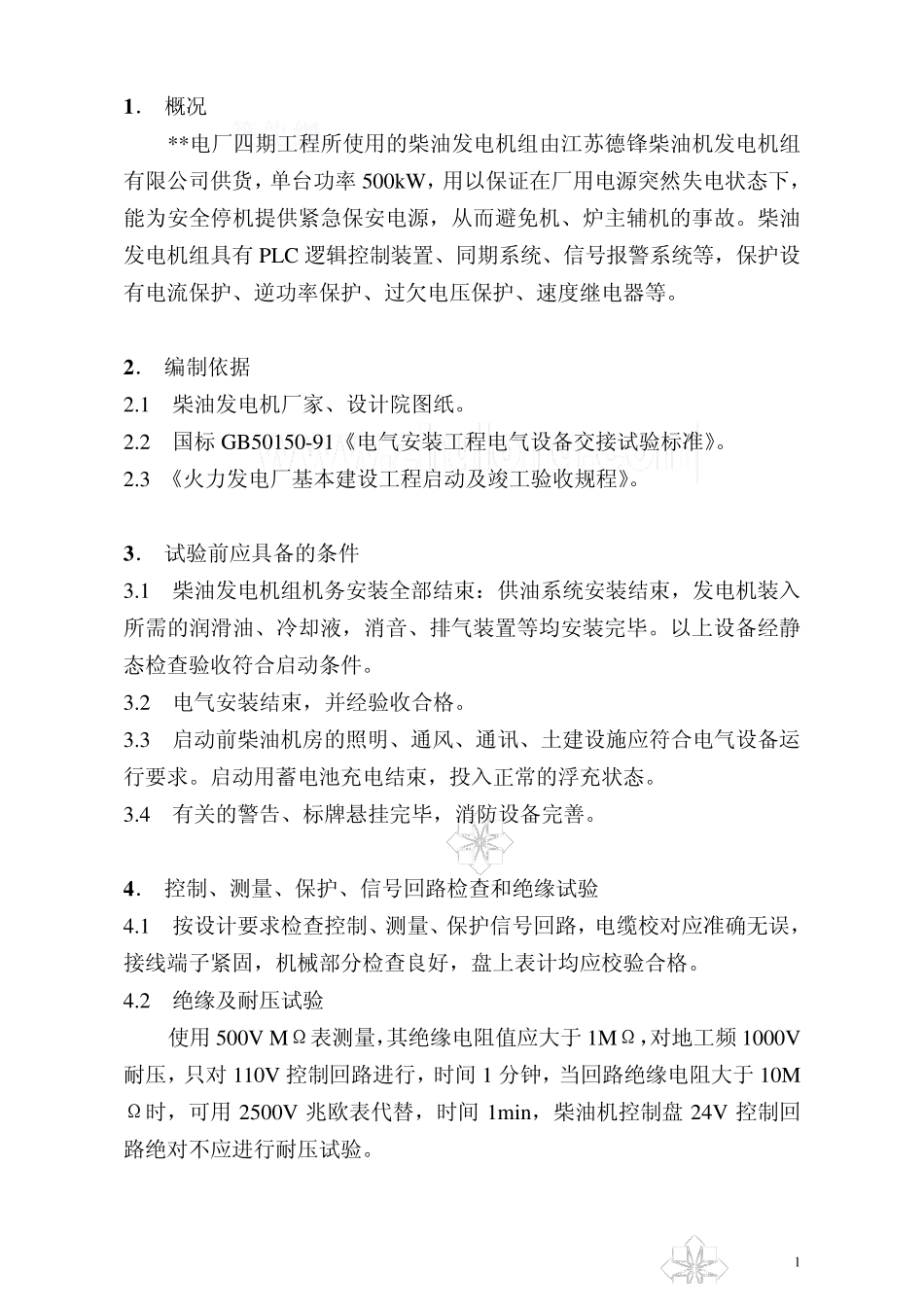

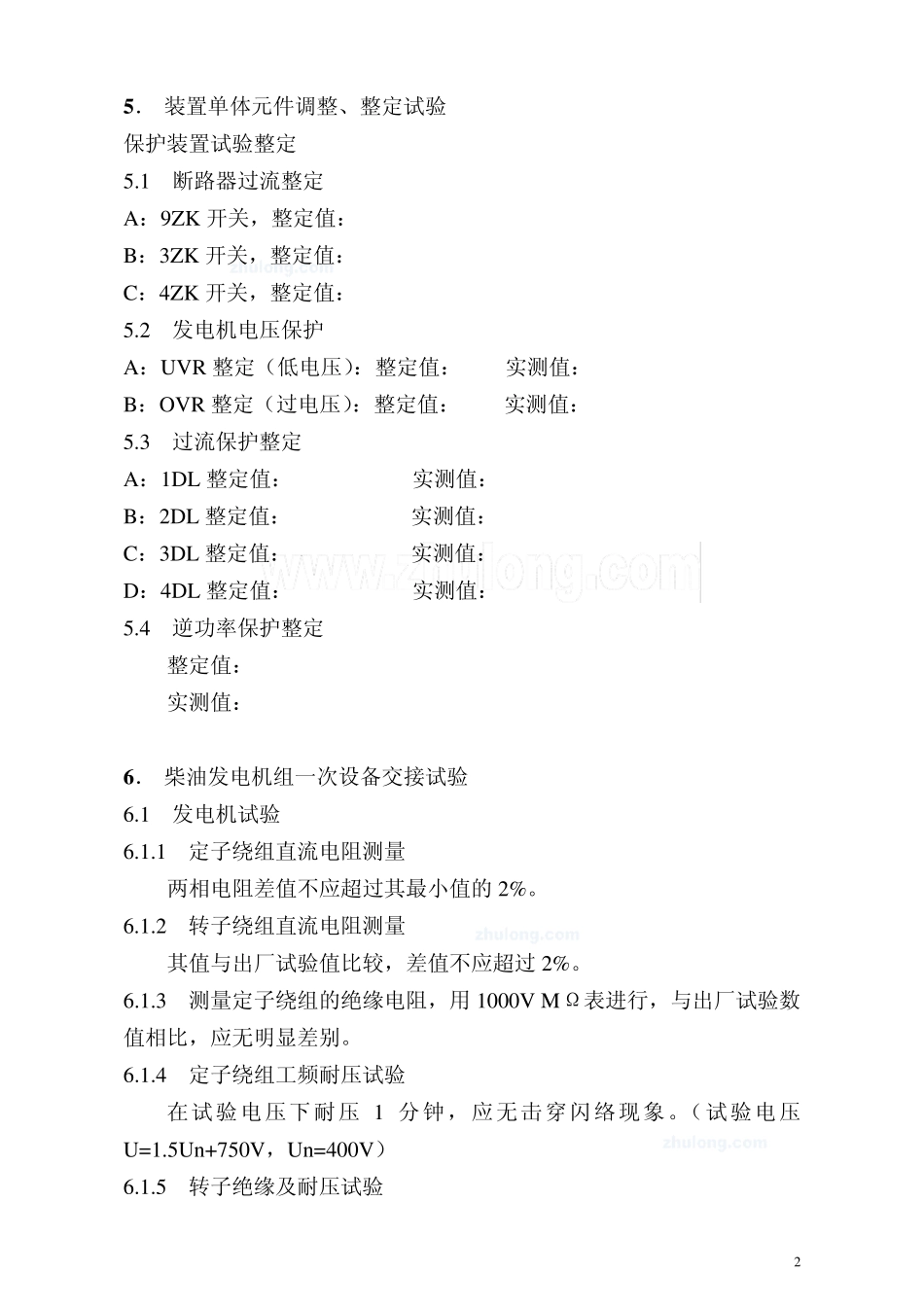

目 录 1. 概况------------------------------------------------------2 2. 编制依据--------------------------------------------------2 3. 试验前应具备的条件----------------------------------------2 4. 控制、测量、保护、信号回路检查和绝缘试验------------------2 5. 装置单体元件调整、整定试验--------------------------------3 6. 柴油发电机组一次设备交接试验------------------------------3 7. 系统模拟联动试验------------------------------------------4 8. 柴油机实际投运试验----------------------------------------5 9. 柴油发电机负荷稳定性试验---------------------------------------------------8 10. 试验仪器、设备--------------------------------------------9 11. 组织分工-----------------------------------------------10 注：文中所涉及的整定值，需等正式的整定单。 1 ． 概况 **电厂四期工程所使用的柴油发电机组由江苏德锋柴油机发电机组有限公司供货，单台功率 500kW，用以保证在厂用电源突然失电状态下，能为安全停机提供紧急保安电源，从而避免机、炉主辅机的事故。柴油发电机组具有 PLC 逻辑控制装置、同期系统、信号报警系统等，保护设有电流保护、逆功率保护、过欠电压保护、速度继电器等。 2 ． 编制依据 2.1 柴油发电机厂家、设计院图纸。 2.2 国标 GB50150-91《电气安装工程电气设备交接试验标准》。 2.3 《火力发电厂基本建设工程启动及竣工验收规程》。 3 ． 试验前应具备的条件 3.1 柴油发电机组机务安装全部结束：供油系统安装结束，发电机装入所需的润滑油、冷却液，消音、排气装置等均安装完毕。以上设备经静态检查验收符合启动条件。 3.2 电气安装结束，并经验收合格。 3.3 启动前柴油机房的照明、通风、通讯、土建设施应符合电气设备运行要求。启动用蓄电池充电结束，投入正常的浮充状态。 3.4 有关的警告、标牌悬挂完毕，消防设备完善。 4 ． 控制、测量、保护、信号回路检查和绝缘试验 4.1 按设计要求检查控制、测量、保护信号回路，电缆校对应准确无误，接线端子紧固，机械部分检查良好，盘上表计均应校验合格。 4.2 绝缘及耐压试验 使用 500V MΩ表测量，其绝缘电阻值应大于 1MΩ，对地工频 1000V耐压，只对110V 控制回路进行，时间 1 分钟，当回路绝缘电阻大于 10MΩ时，可用 2500V 兆欧表代替，...
