标准直齿渐开线圆柱齿轮画法(solidworks2010)

标准直齿渐开线圆柱齿轮画法(solidworks2010)_第1页
1/6
标准直齿渐开线圆柱齿轮画法(solidworks2010)_第2页
2/6
标准直齿渐开线圆柱齿轮画法(solidworks2010)_第3页
3/6

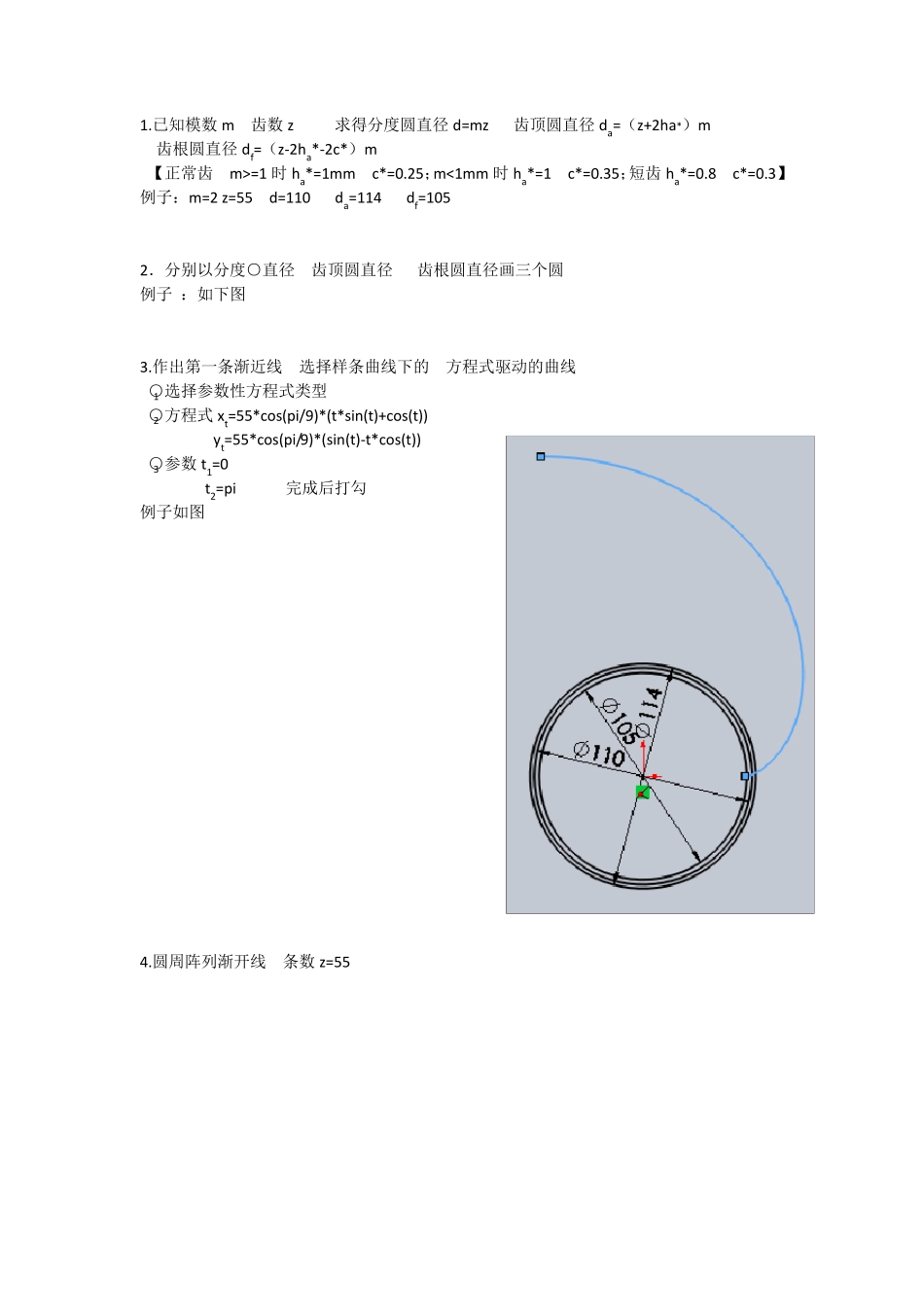

1.已知模数m 齿数z 求得分度圆直径d=mz 齿顶圆直径da=(z+2ha*)m 齿根圆直径df=(z-2ha*-2c*)m 【正常齿 m>=1 时ha*=1mm c*=0.25;m<1mm 时ha*=1 c*=0.35;短齿ha*=0.8 c*=0.3】 例子:m=2 z=55 d=110 da=114 df=105 2.分别以分度○直径 齿顶圆直径 齿根圆直径画三个圆 例子 :如下图 3.作出第一条渐近线 选择样条曲线下的 方程式驱动的曲线 ○1 选择参数性方程式类型 ○2 方程式 xt=55*cos(pi/9)*(t*sin(t)+cos(t)) yt=55*cos(pi/9)*(sin(t)-t*cos(t)) ○3 参数t1=0 t2=pi 完成后打勾 例子如图 4.圆周阵列渐开线 条数z=55 5 .任选俩条相邻的画直线 6 .从该直线中点出发画直线到圆心 7 .延长该直线与分度圆相交 8 .删掉第一条直线 再从直线与分度圆交点画直线到相邻渐开线与分度圆交点 即如图标注尺寸的直线 9 . 同上 从该直线中点出发画直线到圆心 1 0 .以该直线为对称中心 镜像渐开线 1 1 .删除多余直线 可简单应用逆转选择(右键) 1 2 .裁剪实体 如图 1 3 分割实体(此步比较重要) 1 4 退出草图 拉伸 1 5 以上圆面为基准平面 绘制草图 选择转换实体应用 要转换的实体即齿形轮廓 如图 1 6 退出草图 放样工具 得到三维齿形 17 倒角 1m m 45 度 18 圆周阵列 选择阵列轴:视图---临时轴 要阵列的特征 放样 和圆角 19
