标准紧固件检验规范

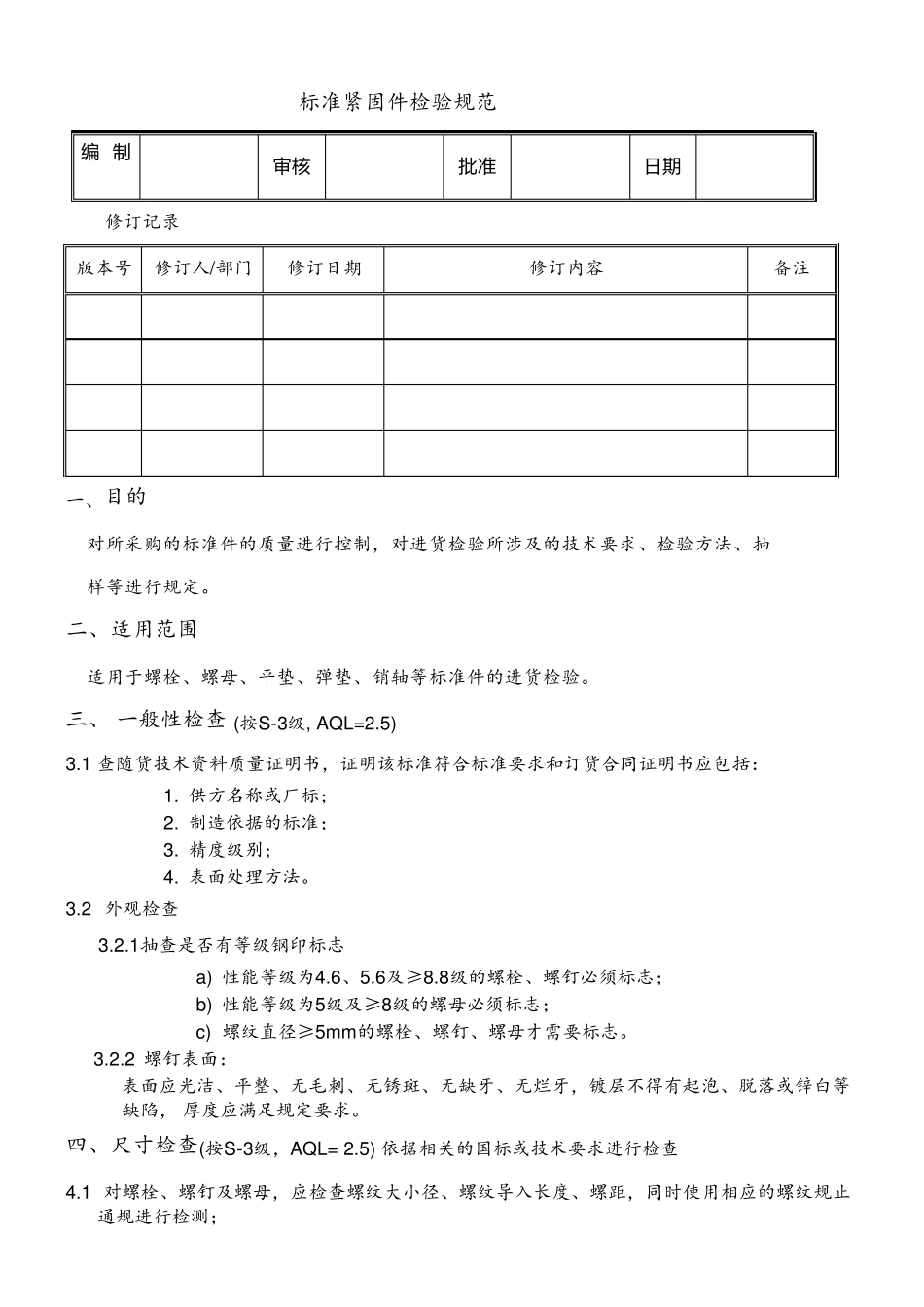

标准紧固件检验规范_第1页
1/9
标准紧固件检验规范_第2页
2/9
标准紧固件检验规范_第3页
3/9
标准紧固件检验规范 编制 审 核 批 准 日期 修订记录 版本号 修订人/部门 修订日期 修订内容 备注 一、目的 对所采购的标准件的质量进行控制,对进货检验所涉及的技术要求、检验方法、抽 样等进行规定。 二、 适用范围 适用于螺栓、螺母、平垫、弹垫、销轴等标准件的进货检验。 三、 一般性检查 (按S-3级, AQL=2.5) 3.1 查随货技术资料质量证明书,证明该标准符合标准要求和订货合同证明书应包括: 1. 供方名称或厂标; 2. 制造依据的标准; 3. 精度级别; 4. 表面处理方法。 3.2 外观检查 3.2.1抽查是否有等级钢印标志 a) 性能等级为4.6、5.6及≥8.8级的螺栓、螺钉必须标志; b) 性能等级为5级及≥8级的螺母必须标志; c) 螺纹直径≥5m m 的螺栓、螺钉、螺母才需要标志。 3.2.2 螺钉表面: 表面应光洁、平整、无毛刺、无锈斑、无缺牙、无烂牙,镀层不得有起泡、脱落或锌白等缺陷, 厚度应满足规定要求。 四、 尺寸检查(按S-3级,AQL= 2.5) 依据相关的国标或技术要求进行检查 4.1 对螺栓、螺钉及螺母,应检查螺纹大小径、螺纹导入长度、螺距,同时 使 用相应的螺纹规止通 规进行检测 ; 标 准 紧 固 件 检 验 规 范 a) 电 镀 前 的 螺 栓 、 螺 钉 应 使 用 公 差 等 级 为 6g螺 纹 环 规 检 查 , 电 镀 后 的 螺 栓 、 螺 钉 应 使 用 公差 等 级 为 6h螺 纹 环 规 检 查 ; b) 电 镀 前 的 螺 母 应 使 用 公 差 等 级 为 6G螺 纹 止 通 规 及 塞 规 检 查 , 电 镀 后 的 螺 母 应 使 用 公 差 等级 为 6H螺 纹 止 通 规 及 塞 规 检 查 ; c) 螺 栓 、 螺 母 、 螺 钉 通 规 检 查 须 每 个 螺 纹 能 顺 利 通 过 才 合 格 , 止 规 检 查 最 多 只 能 通 过 两 个螺 纹 才 合 格 。 4.2 对 自 攻 螺 钉 类 , 按 标 准 要 求 进 行 螺 纹 尺 寸 检 测 : 螺 纹 外 径 、 末 端 外 径 、 螺 纹 导 入 长 度 、 螺距 。 五 、 性 能 检 查 5.1 硬 度 检 查 ( 每 批 抽 3Pcs试 验 , 按 Ac/Re=0/1判 定 ) a) 根 据 实 际 情 况 , 对 大 于 或 等 于 M8的 螺 栓 、 螺 钉 、 螺 母 直 接 在 洛 氏 硬 度 计 上 测 ...
