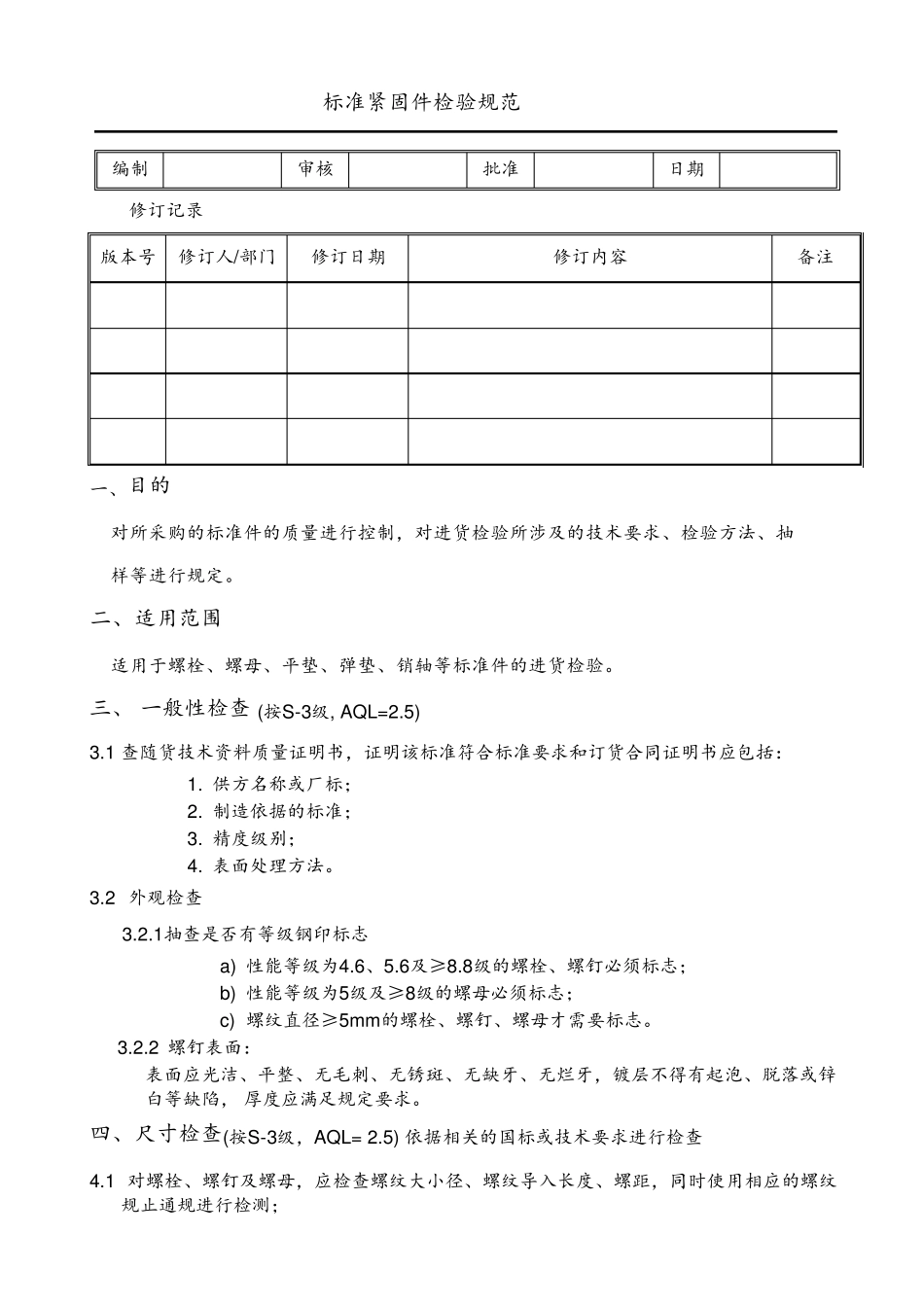

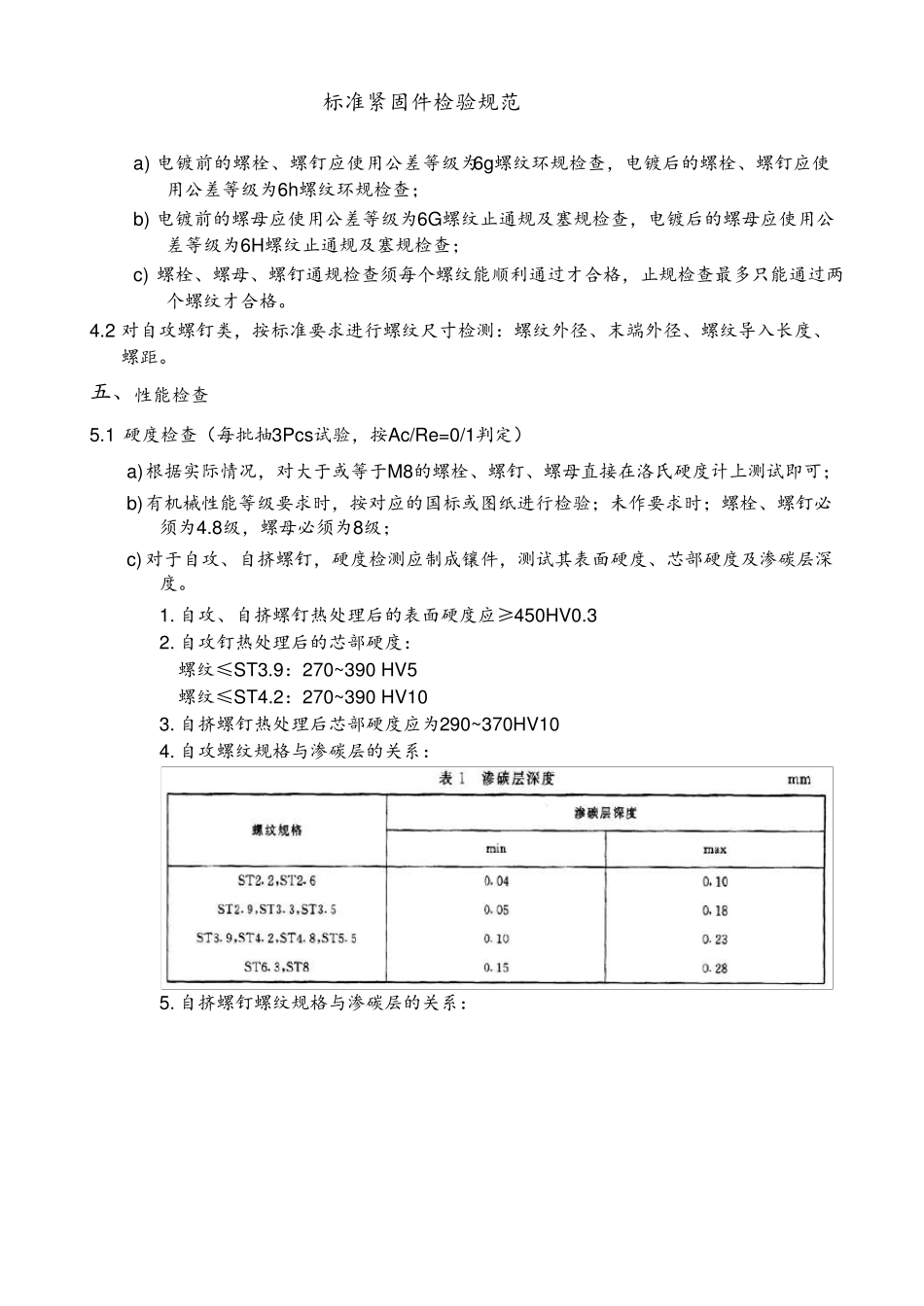

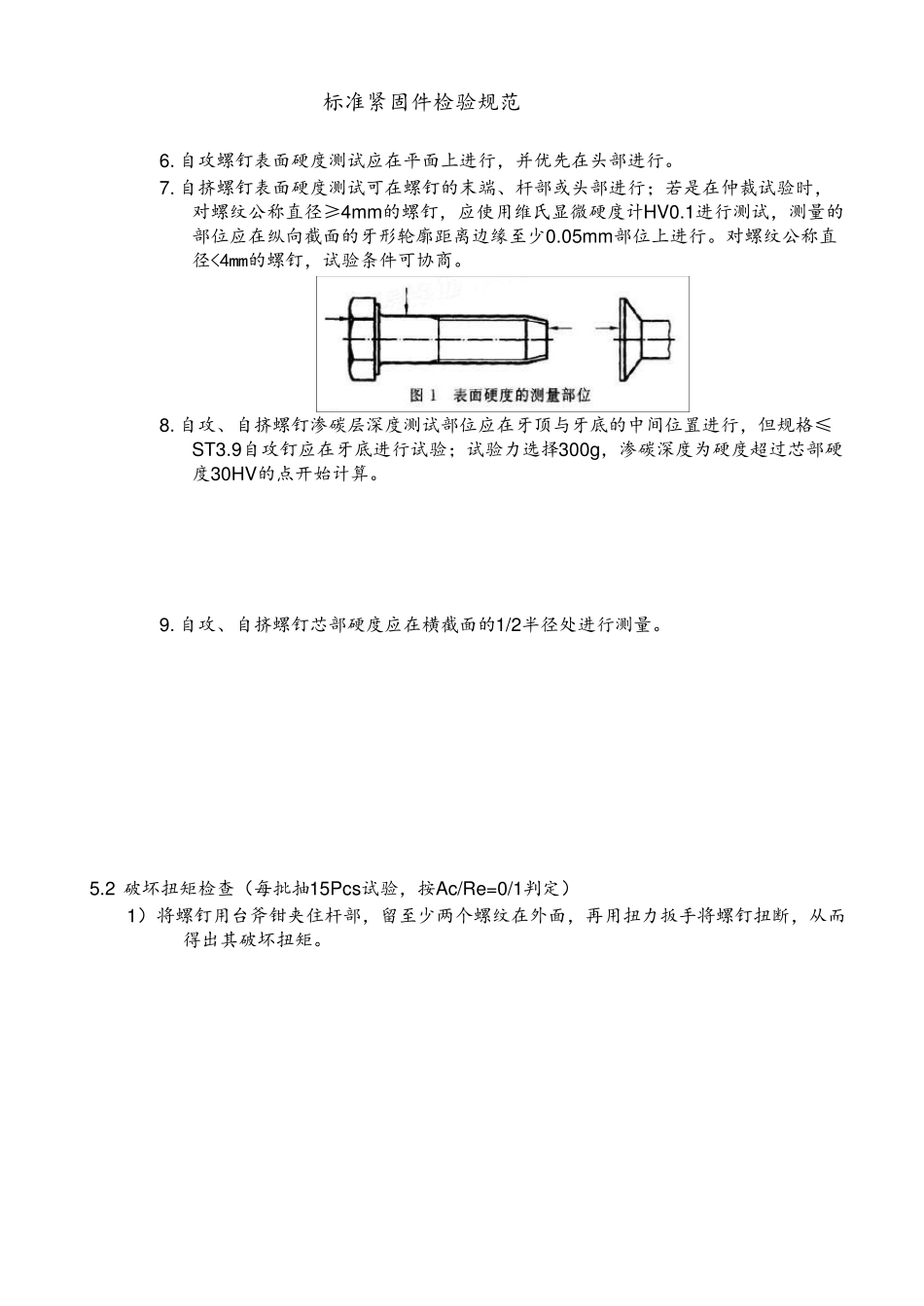

标准紧固件检验规范 编制 审核 批准 日期 修订记录 版本号 修订人/部门 修订日期 修订内容 备注 一、目的 对所采购的标准件的质量进行控制，对进货检验所涉及的技术要求、检验方法、抽 样等进行规定。 二、 适用范围 适用于螺栓、螺母、平垫、弹垫、销轴等标准件的进货检验。 三、 一般性检查 (按S-3级, AQL=2.5) 3.1 查随货技术资料质量证明书，证明该标准符合标准要求和订货合同证明书应包括： 1. 供方名称或厂标； 2. 制造依据的标准； 3. 精度级别； 4. 表面处理方法。 3.2 外观检查 3.2.1抽查是否有等级钢印标志 a) 性能等级为4.6、5.6及≥8.8级的螺栓、螺钉必须标志； b) 性能等级为5级及≥8级的螺母必须标志； c) 螺纹直径≥5m m 的螺栓、螺钉、螺母才需要标志。 3.2.2 螺钉表面： 表面应光洁、平整、无毛刺、无锈斑、无缺牙、无烂牙，镀层不得有起泡、脱落或锌白等缺陷， 厚度应满足规定要求。 四、 尺寸检查(按S-3级，AQL= 2.5) 依据相关的国标或技术要求进行检查 4.1 对螺栓、螺钉及螺母，应检查螺纹大小径、螺纹导 入 长 度、螺距 ，同时 使 用相应的螺纹规止 通 规进行检测 ； 标准紧固件检验规范 a) 电镀前的螺栓、螺钉应使用公差等级为6g螺纹环规检查，电镀后的螺栓、螺钉应使用公差等级为6h螺纹环规检查； b) 电镀前的螺母应使用公差等级为6G螺纹止通规及塞规检查，电镀后的螺母应使用公差等级为6H螺纹止通规及塞规检查； c) 螺栓、螺母、螺钉通规检查须每个螺纹能顺利通过才合格，止规检查最多只能通过两个螺纹才合格。 4.2 对自攻螺钉类，按标准要求进行螺纹尺寸检测：螺纹外径、末端外径、螺纹导入长度、螺距。 五、 性能检查 5.1 硬度检查（每批抽3Pcs试验，按Ac/Re=0/1判定） a) 根据实际情况，对大于或等于M8的螺栓、螺钉、螺母直接在洛氏硬度计上测试即可； b) 有机械性能等级要求时，按对应的国标或图纸进行检验；未作要求时；螺栓、螺钉必须为4.8级，螺母必须为8级； c) 对于自攻、自挤螺钉，硬度检测应制成镶件，测试其表面硬度、芯部硬度及渗碳层深度。 1. 自攻、自挤螺钉热处理后的表面硬度应≥450HV0.3 2. 自攻钉热处理后的芯部硬度： 螺纹≤ST3.9：270~390 HV5 螺纹≤ST4.2：270~390 HV10 3. 自挤螺钉热处理后芯部硬度应为290~370HV10 4. 自攻螺纹规格与渗碳层的关系： 5. 自挤螺钉螺纹规格与渗碳层的关系： 标准紧...
