标志规格选用及结构计算过程

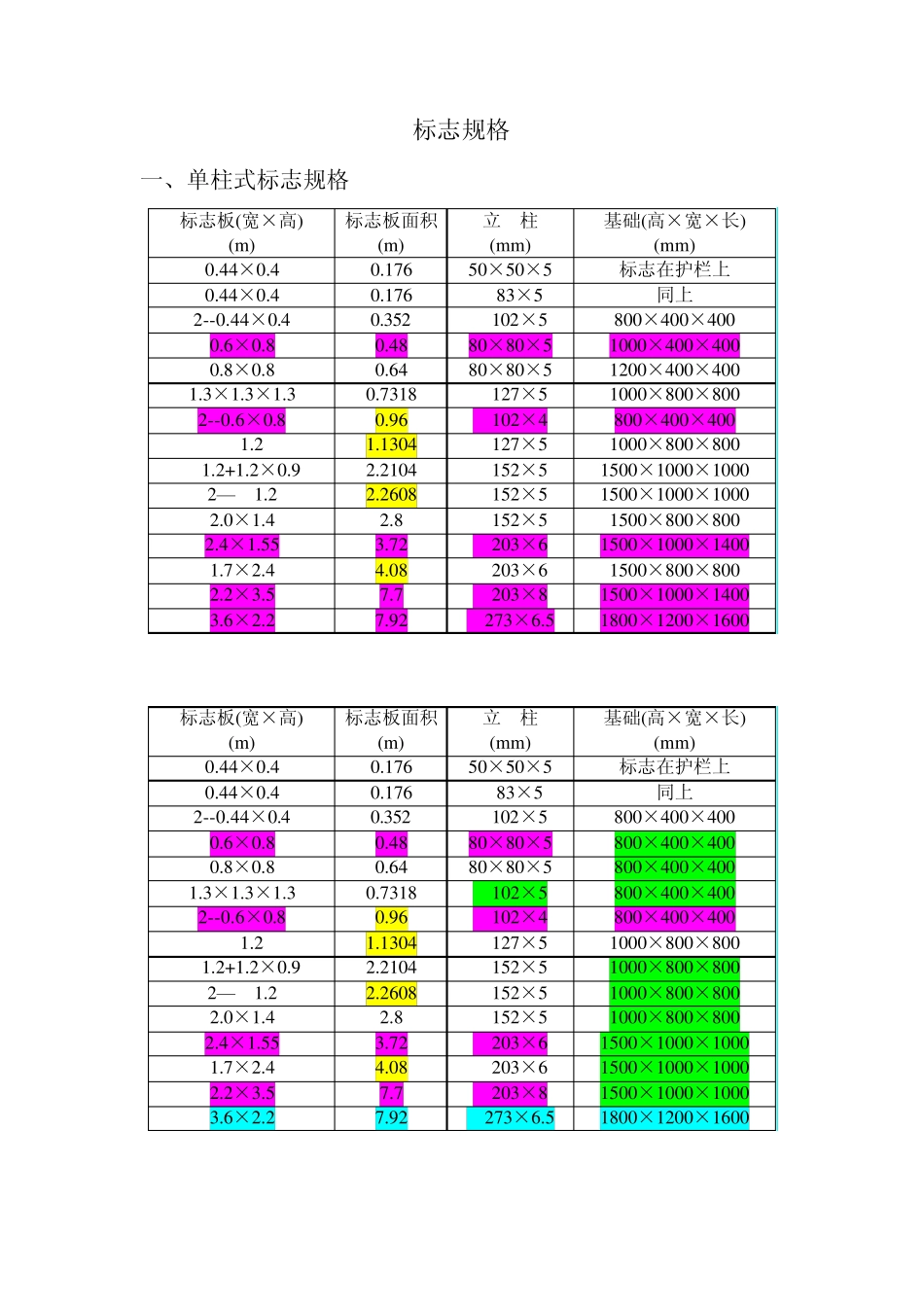

标志规格 一、单柱式标志规格 标志板(宽×高) (m ) 标志板面积 (m ) 立 柱 (m m ) 基础(高×宽×长) (m m ) 0.44×0.4 0.176 50×50×5 标志在护栏上 0.44×0.4 0.176 υ83×5 同上 2--0.44×0.4 0.352 υ102×5 800×400×400 0.6×0.8 0.48 80×80×5 1000×400×400 0.8×0.8 0.64 80×80×5 1200×400×400 1.3×1.3×1.3 0.7318 υ127×5 1000×800×800 2--0.6×0.8 0.96 υ102×4 800×400×400 υ1.2 1.1304 υ127×5 1000×800×800 υ1.2+1.2×0.9 2.2104 υ152×5 1500×1000×1000 2—υ1.2 2.2608 υ152×5 1500×1000×1000 2.0×1.4 2.8 υ152×5 1500×800×800 2.4×1.55 3.72 υ203×6 1500×1000×1400 1.7×2.4 4.08 υ203×6 1500×800×800 2.2×3.5 7.7 υ203×8 1500×1000×1400 3.6×2.2 7.92 υ273×6.5 1800×1200×1600 标志板(宽×高) (m ) 标志板面积 (m ) 立 柱 (m m ) 基础(高×宽×长) (m m ) 0.44×0.4 0.176 50×50×5 标志在护栏上 0.44×0.4 0.176 υ83×5 同上 2--0.44×0.4 0.352 υ102×5 800×400×400 0.6×0.8 0.48 80×80×5 800×400×400 0.8×0.8 0.64 80×80×5 800×400×400 1.3×1.3×1.3 0.7318 υ102×5 800×400×400 2--0.6×0.8 0.96 υ102×4 800×400×400 υ1.2 1.1304 υ127×5 1000×800×800 υ1.2+1.2×0.9 2.2104 υ152×5 1000×800×800 2—υ1.2 2.2608 υ152×5 1000×800×800 2.0×1.4 2.8 υ152×5 1000×800×800 2.4×1.55 3.72 υ203×6 1500×1000×1000 1.7×2.4 4.08 υ203×6 1500×1000×1000 2.2×3.5 7.7 υ203×8 1500×1000×1000 3.6×2.2 7.92 υ273×6.5 1800×1200×1600 单柱式标志(2—0.6×0.8)结构设计计算 (基础 800×400×400) (1)荷载计算 1)永久荷载 标志板重力 G1=5.2×9.8=50.96(N) 立柱重力 G2=3230248031.23×9.8=234.989(N) 标志上部结构总重量 G=(3230248031.23+2.54+6.36+3.78+0.96+7.82)×9.8=445.297(N) 2)风荷载 标志板 Fwb1=γ 0γ Q[（0.5ρ CV2 ）(Wb1×Hb1)]/1000 =1.0×1.4×[(0.5×1.2258×1.2×352 )×(0.6×0.8)×2]/1000 =1.21(KN) 立柱Fwp1=γ 0γ Q[（0.5ρ CV2 ）(Wp1×Hpn1)]/1000 =1.0×1.4×[(0.5×1.2258×0.8×352 )×(0...
