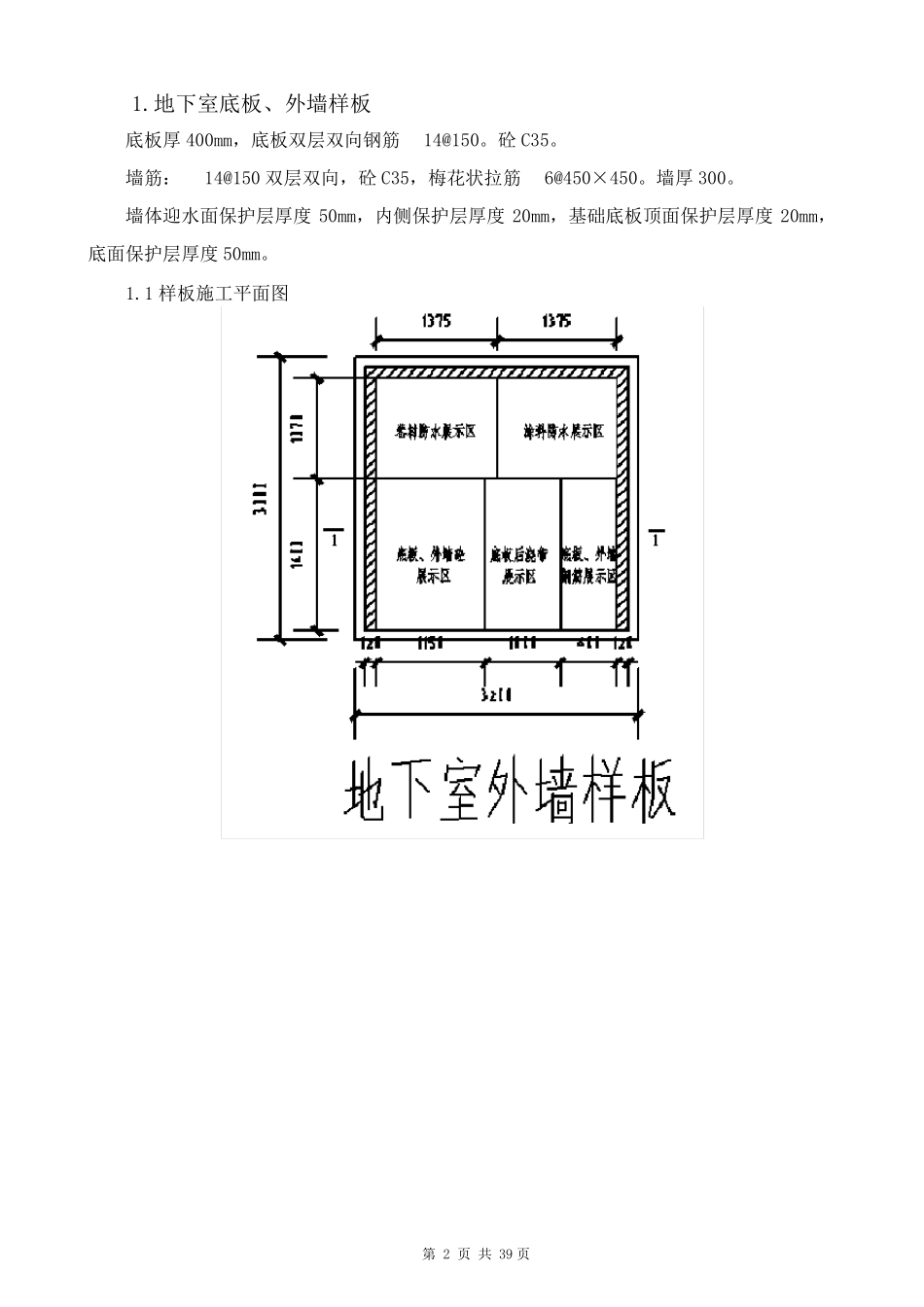

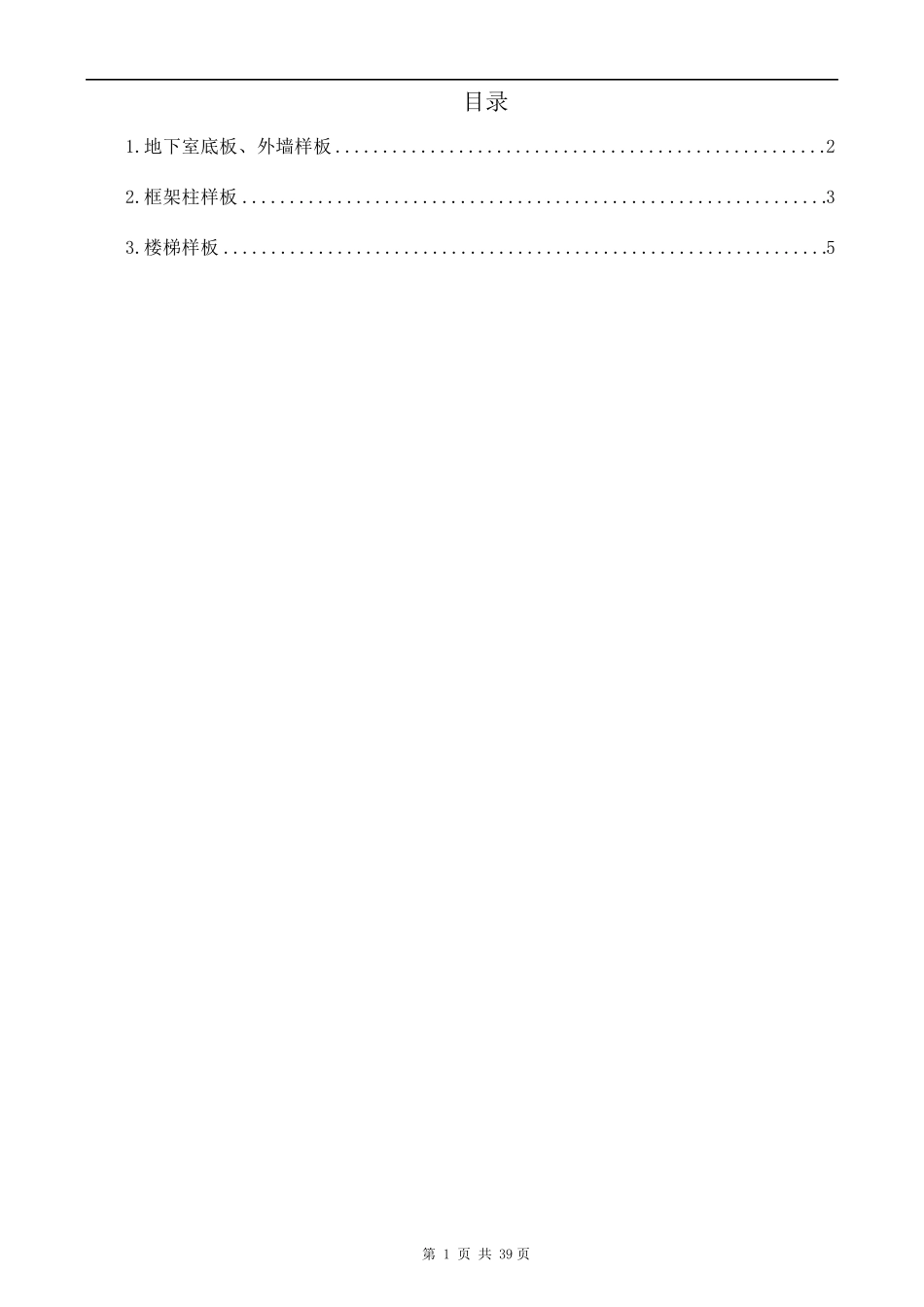

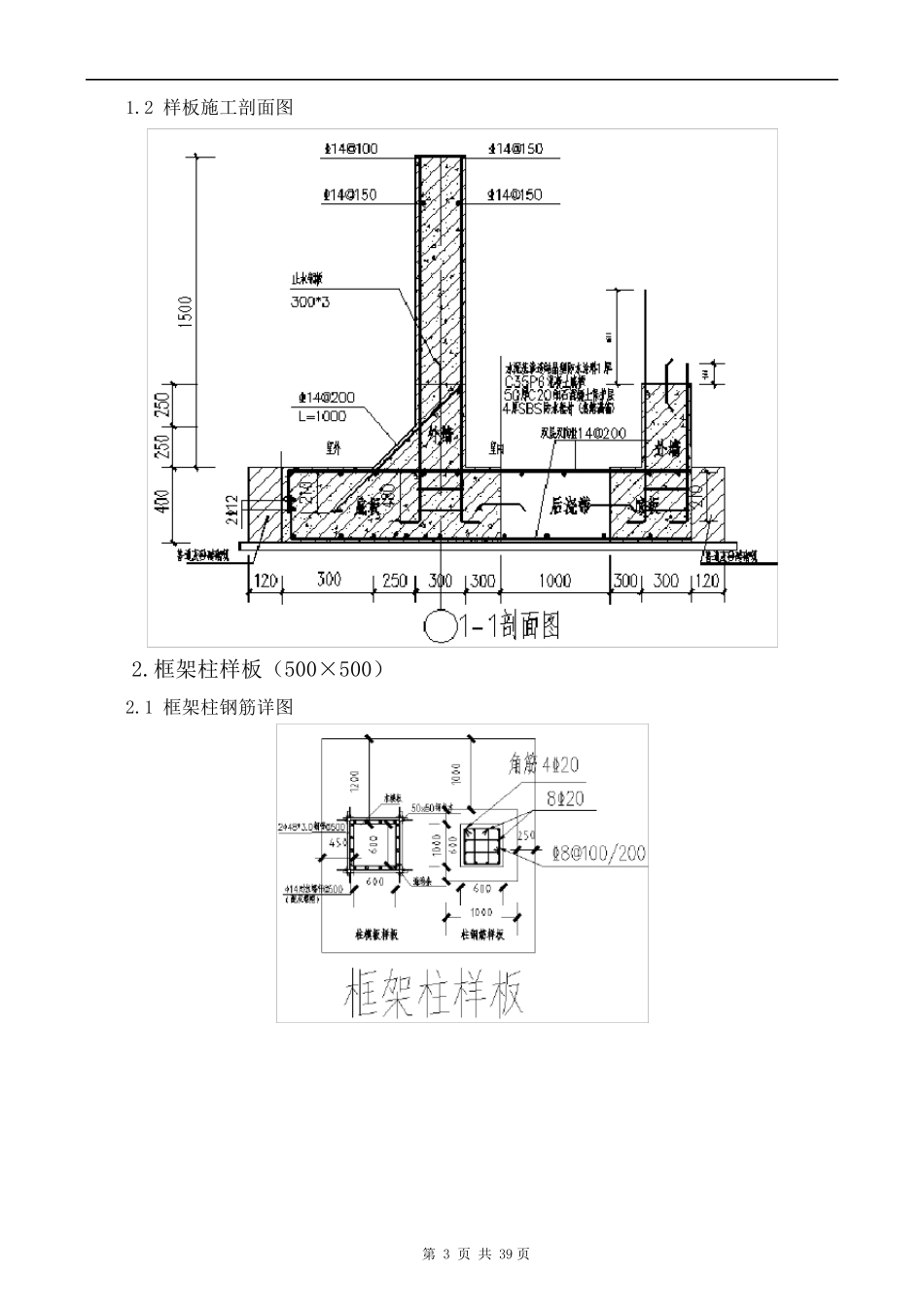

第 1 页 共 39 页 目录 1.地下室底板、外墙样板 .................................................... 2 2.框架柱样板 .............................................................. 3 3.楼梯样板 ................................................................ 5 第 2 页 共 39 页 1.地下室底板、外墙样板 底板厚400mm，底板双层双向钢筋14@150。砼C35。 墙筋：14@150 双层双向，砼C35，梅花状拉筋6@450×450。墙厚300。 墙体迎水面保护层厚度 50mm，内侧保护层厚度 20mm，基础底板顶面保护层厚度 20mm，底面保护层厚度 50mm。 1.1 样板施工平面图 第 3 页 共 39 页 1.2 样板施工剖面图 2.框架柱样板（500×500） 2.1 框架柱钢筋详图 第 4 页 共 39 页 2.2 样板施工详图 图 柱钢筋样板立面图 图 柱样板三维效果图 2.3 柱样板施工要点 （1）钢筋保护层厚度≥20mm。每边设保护层塑料卡。 （2）箍筋与主筋要垂直，箍筋的接头（弯钩叠合处）应交错布置在四角纵向钢筋上；箍筋绑扣相互间应成八字形。 第 5 页 共 39 页 3.楼梯样板 3.1 楼梯样板平面图 3.2 楼梯样板立面图 第 6 页 共 39 页 3.3 楼梯可抽板条清扫口示意 3.4 参照下图进行施工
