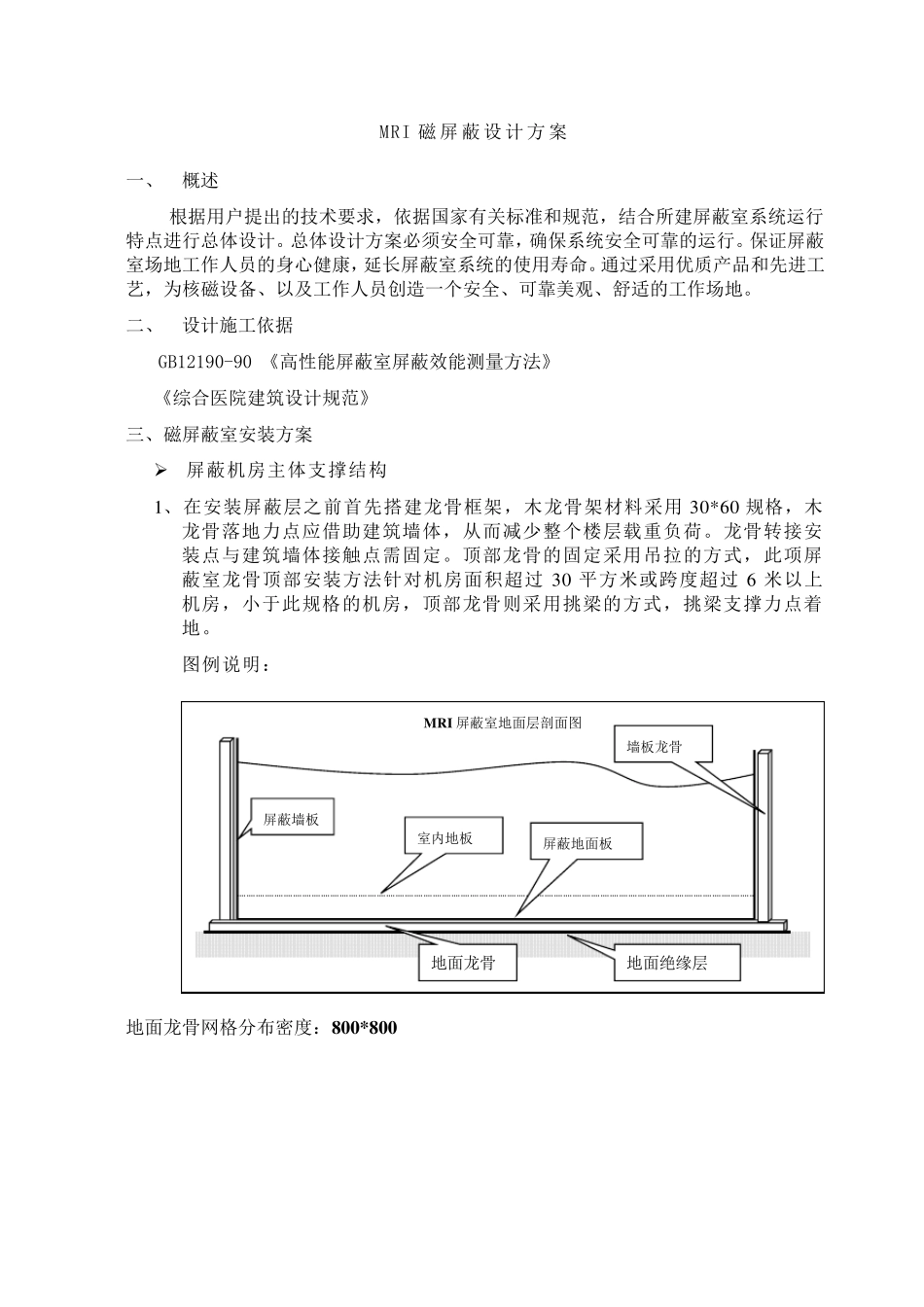

MRI 磁屏蔽设计方案 一、 概述 根据用户提出的技术要求，依据国家有关标准和规范，结合所建屏蔽室系统运行特点进行总体设计
总体设计方案必须安全可靠，确保系统安全可靠的运行
保证屏蔽室场地工作人员的身心健康，延长屏蔽室系统的使用寿命
通过采用优质产品和先进工艺，为核磁设备、以及工作人员创造一个安全、可靠美观、舒适的工作场地
二、 设计施工依据 GB12190-90 《高性能屏蔽室屏蔽效能测量方法》 《综合医院建筑设计规范》 三、磁屏蔽室安装方案 ➢ 屏蔽机房主体支撑结构 1 、在安装屏蔽层之前首先搭建龙骨框架，木龙骨架材料采用 3 0 * 6 0 规格，木龙骨落地力点应借助建筑墙体，从而减少整个楼层载重负荷
龙骨转接安装点与建筑墙体接触点需固定
顶部龙骨的固定采用吊拉的方式，此项屏蔽室龙骨顶部安装方法针 对 机房面 积 超 过 3 0 平 方米 或 跨 度 超 过 6 米 以上机房，小 于 此规格的机房，顶部龙骨则 采用挑 梁 的方式，挑 梁 支撑力点着地

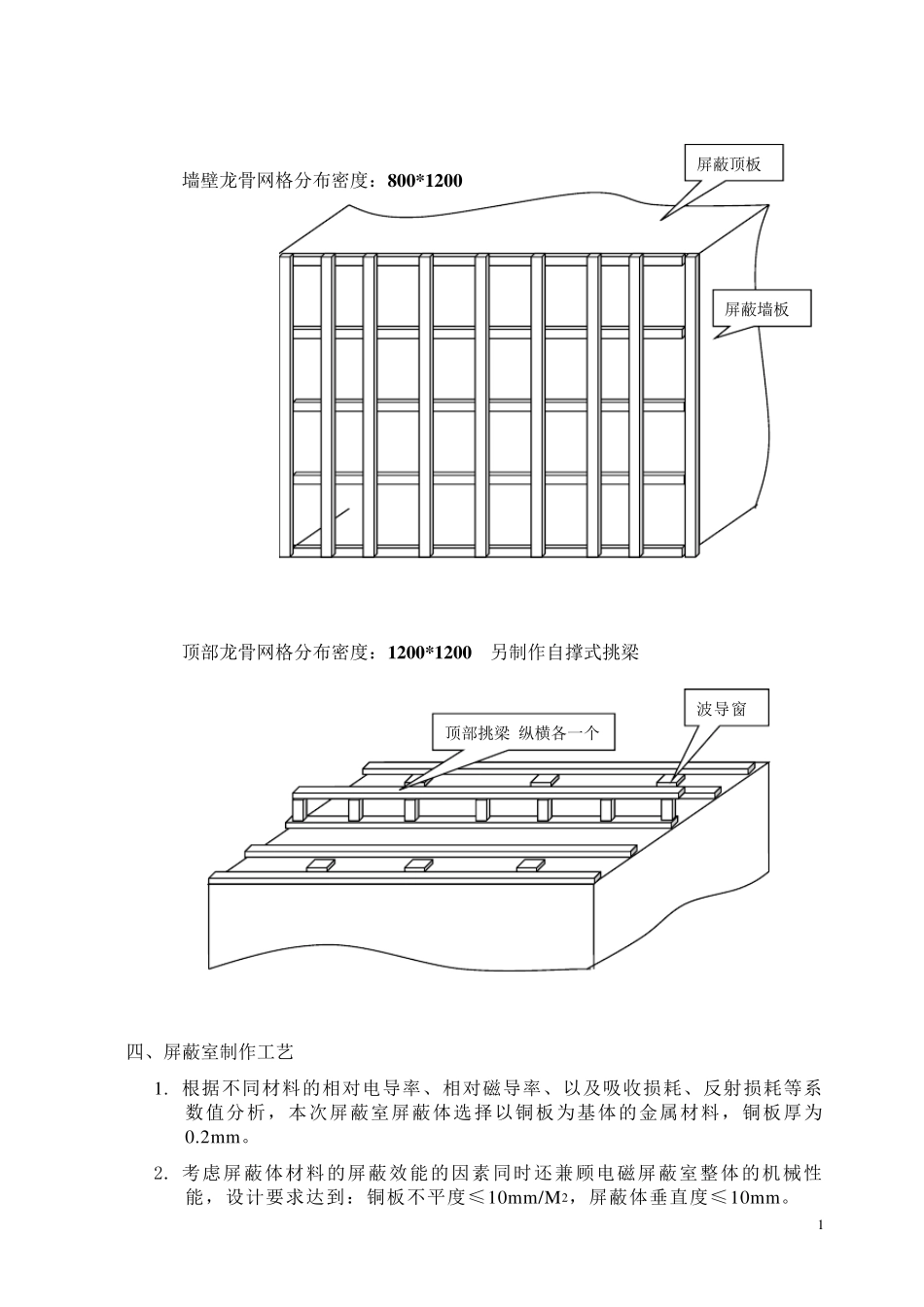

图 例 说 明 ： 地面 龙骨网 格分 布 密 度 ： 800*800 MRI 屏蔽室地面 层剖 面 图 屏蔽墙板 室内 地板 屏蔽地面 板 墙板 龙骨 地面 龙骨 地面 绝 缘 层 1 墙壁龙骨网格分布密度：8 0 0 * 1 2 0 0 顶部龙骨网格分布密度：1 2 0 0 * 1 2 0 0 另制作自撑式挑梁 四、屏蔽室制作工艺 1
根据不同材料的相对电导率、相对磁导率、以及吸收损耗、反射损耗等系数值分析，本次屏蔽室屏蔽体选择以铜板为基体的金属材料，铜板厚为0
考虑屏蔽体材料的屏蔽效能的因素同时还兼顾电磁屏蔽室整体的机械性能，设计要求达到：铜板不平度≤10mm/M2，屏蔽体垂直度≤10mm
波导窗 顶部挑梁 纵横各一个 屏蔽顶板 屏蔽墙板 2 3

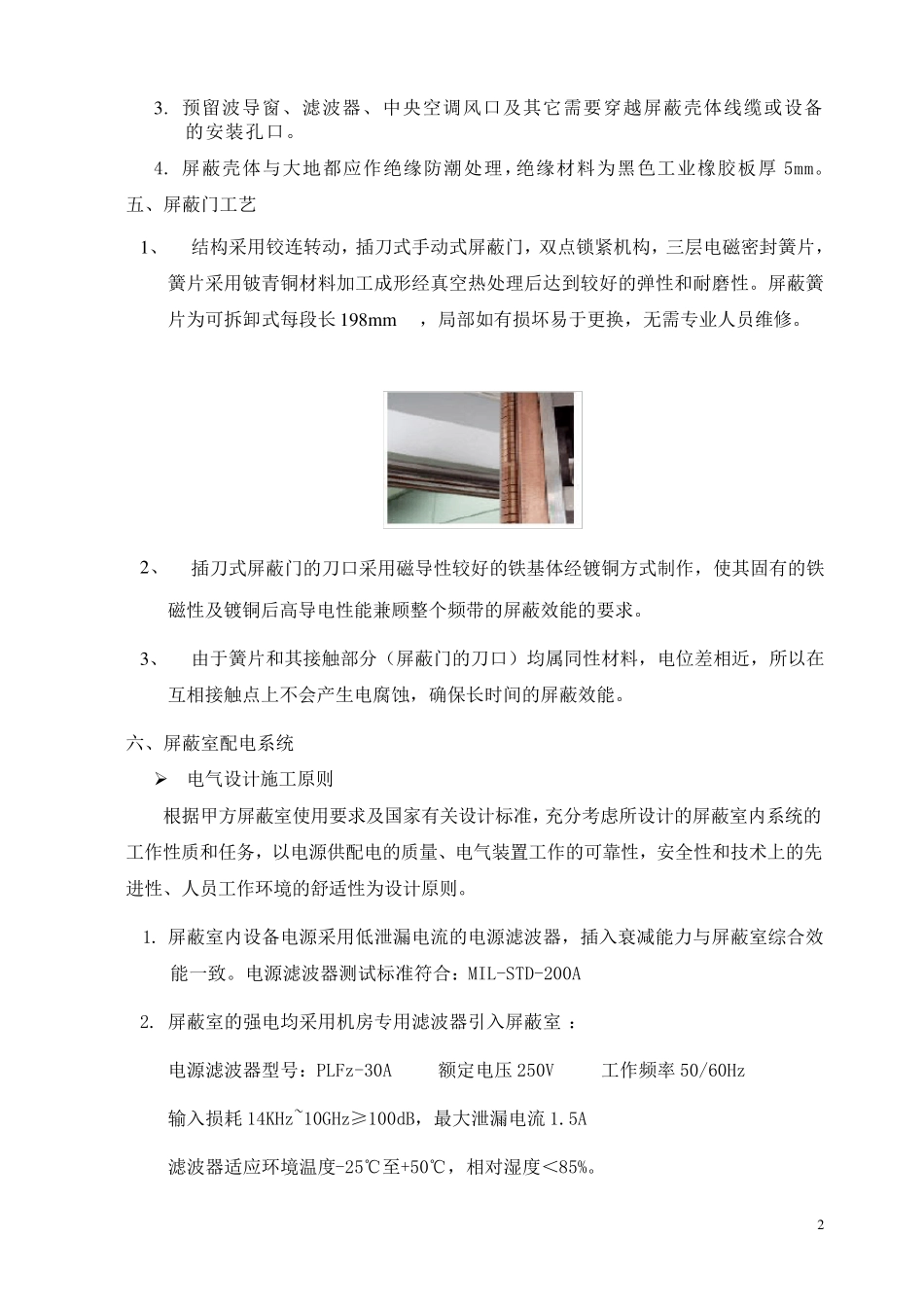

预 留 波 导 窗 、 滤 波 器 、 中
