根据电路图连接实物图连基础练习题

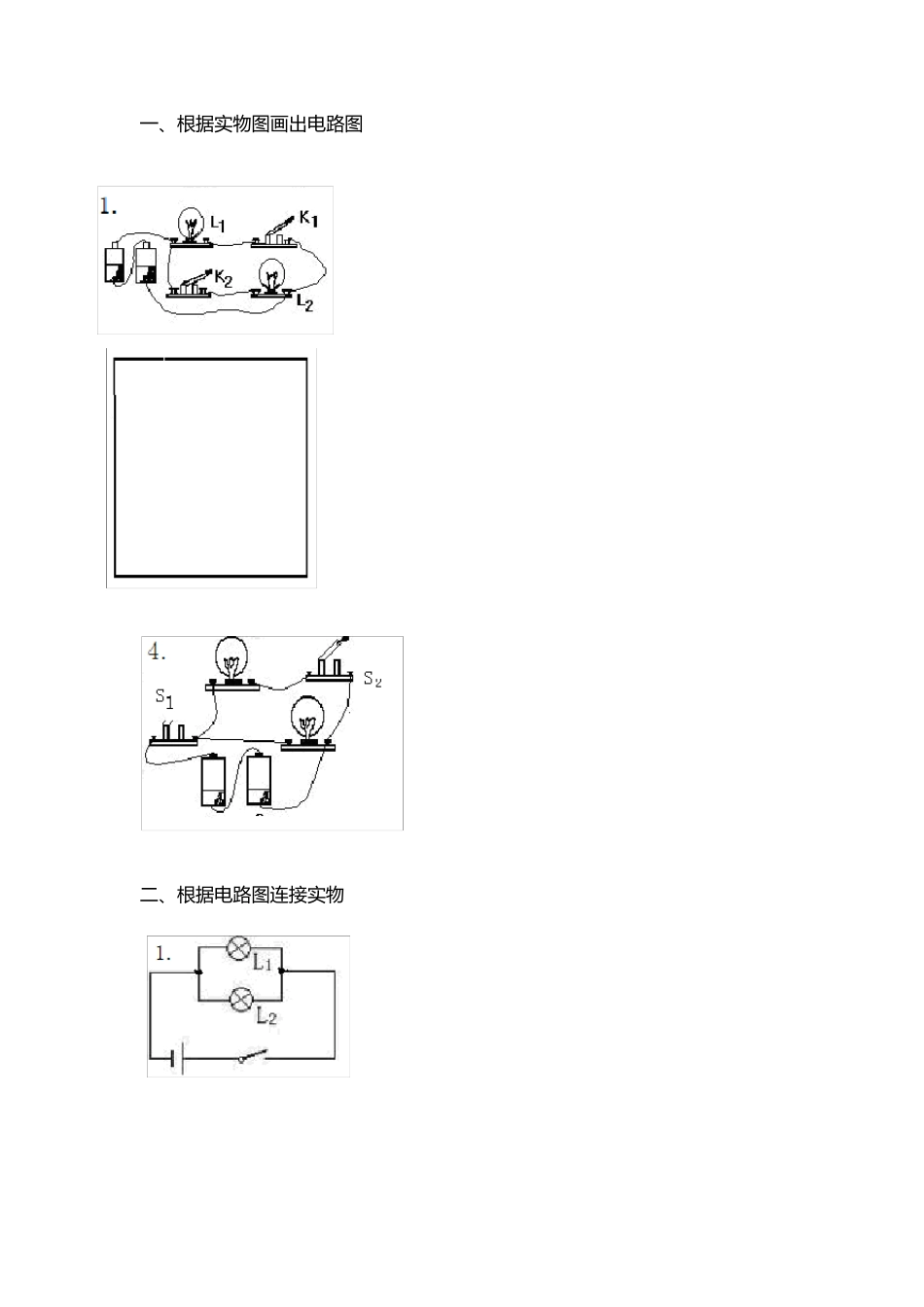

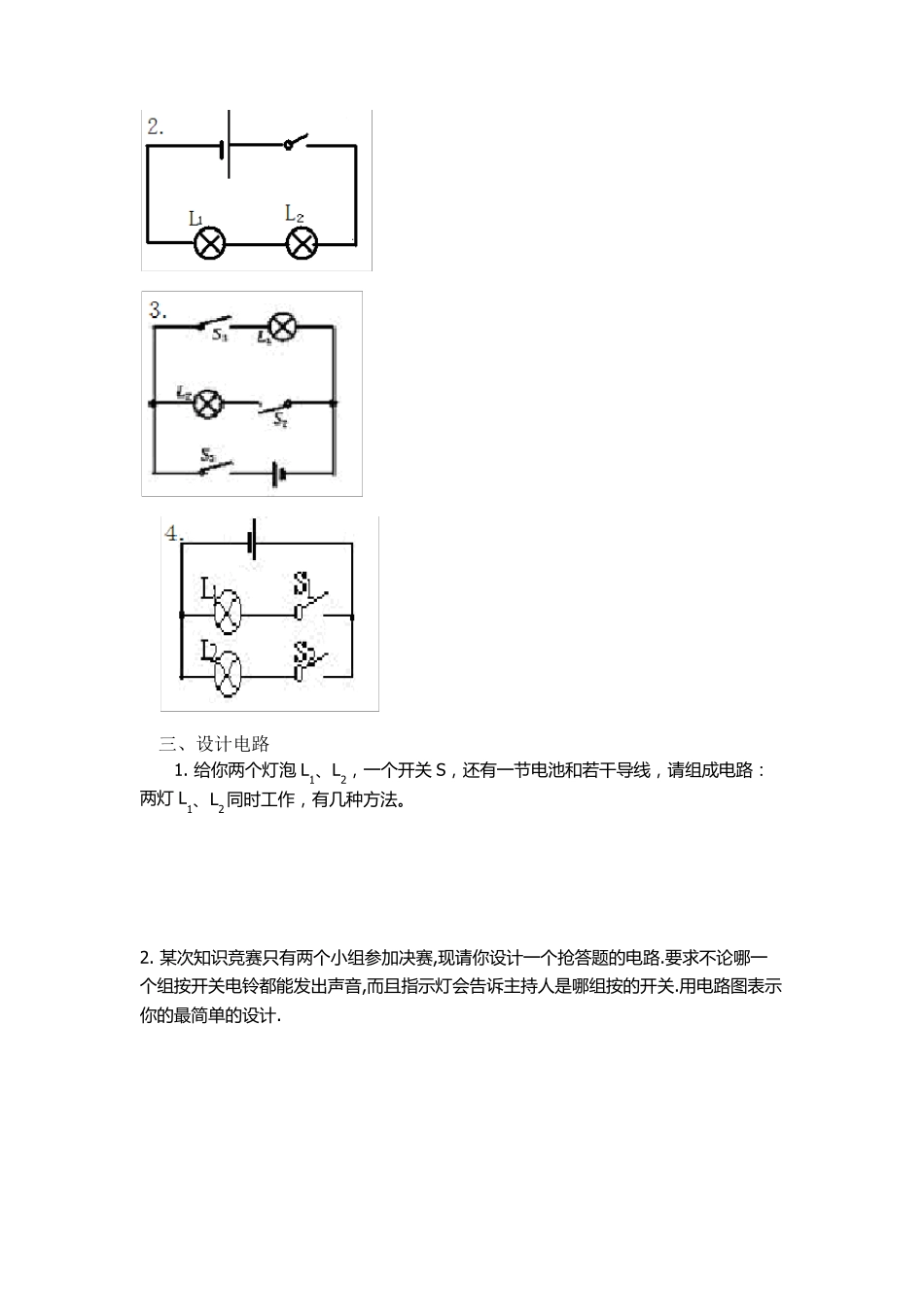

1、根据电路图，连接下列实物 （1） （2） （3） 2. 根据下图所示的电路图连接实物图 题 6 图 一 、根据实物图画出电路图 二、根据电路图连接实物 三、设计电路 1. 给 你 两 个 灯 泡 L1、L2，一个 开关 S，还有一节电池和若干导线，请组成电路：两 灯 L1、L2同时工作，有几种方法。 2. 某次知识竞赛只有两 个 小组参加决赛,现请你 设计一个 抢答题的电路.要求不论哪一个 组按开关电铃都能发出声音,而且指示灯 会告诉主持人是哪组按的开关.用电路图表示你 的最简单的设计. 3． 如 图 12 所 示 ， 给 你 一 个 电 池 组 、两个 开关 S1和 S2、红绿灯个 一 盏、若干导线。请设计一 个 电 路， 要求：S1、S2都闭合时， 红、绿灯都亮；S1断开， S2闭合时， 红、绿灯都不亮， S1闭合， S2断开时， 只有红灯亮。画出符合要求的电 路图 并将图 中所 示 的电 路元件按设计要求连接电 路（实物连接图 中的导线不能交叉） 1 教室里投影仪的光源是强光灯泡， 发光时温度很高， 必须用风扇给 予降温． 为了保证灯泡不被烧坏， 要求：带动风扇的电 动机启动后， 灯泡才能发光；风扇不转， 灯泡不能发光， 则以下所 设计的四个 简化电 路图 中符合要求的是（ ） A B C D 2.如 图 所 示 ， 下列说法中错误的是 A.若 S1、S3 断开， S2 闭合， 则两灯串联 B.若 S2 断开， S1、S3 闭合， 则两灯并联 C.若 S1、S2 闭合， S3 断开， 只有 L2 发光 D.当三只开关均闭合时， L1、L2 均能发光 3.由开关、电 源和两个 电 灯组 成的电 路中， 开关 S 断开时， 灯 L1 不发光、L2 发光；S闭合时， 灯 L1、L2 都发光． 则灯与开关的连接情况是： A.L1、L2 并联， 再与开关串联 B.L1 和开关串联， 再与 L2 并联 C.L1 和开关并联， 再与 L2 串联 D.L2 和开关串联， 再与 L1 并联 电 路图 图 12 4 .有 如 图 电 路 ， 当 开 关 S 合 上 后 ， 正 确 的 说 法 是 A.L1、L2、L3 串联后 和 L4 并联 B.L1、L2、L4 串联后 和 L3 并联 C.L1、L2 串联后 和 L3、L4 并联 D.L1、L2、L4 串联后 和 L3 串联 5、下图 中四个灯泡的 连接方式是 A.四灯串联 B.四灯并联 C.L2、L3、L4 并联， 再与 L1 串联 D.L1、L2、L3 并联， 再与 L4 串联 6、如 图 所示的 电 ...
