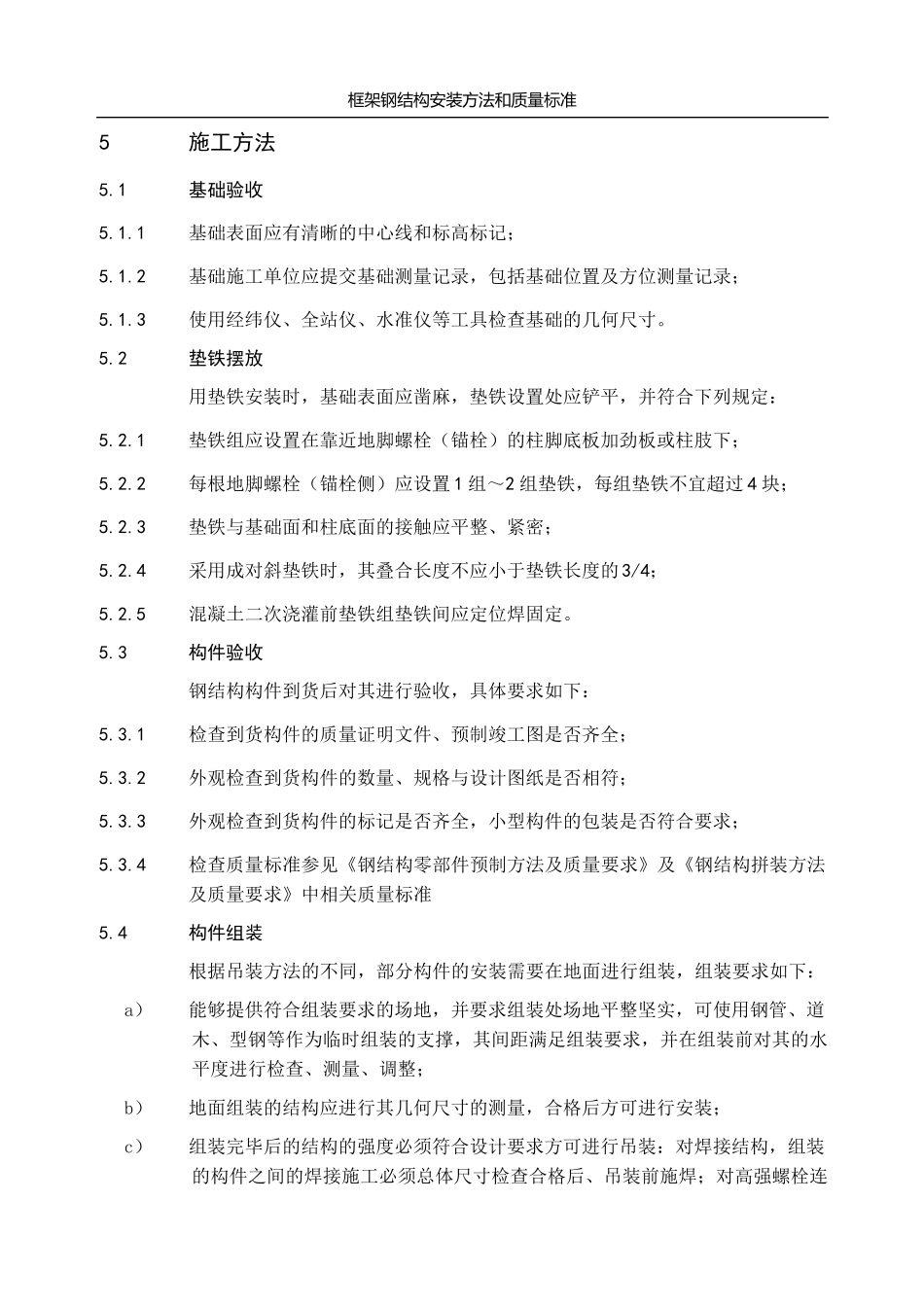

框 架 钢 结 构 安 装 方 法 和 质 量 标 准 框架钢结构安装方法和质量标准 1 适用范围 1.1 主要适用于石油化工装置中框架钢结构的安装方法和质量标准； 1.2 其它领域、用途的框架钢结构安装施工也可参照执行。 2 引用标准及规范性文件 a） 《钢结构工程施工及验收规范》GB50205-2001； b） 《石油化工施工安全技术规程》SHJ3505-97； c） 《石油化工钢结构工程施工及验收规范》SH/T3507-2005。 3 施工要求 3.1 安装施工前对施工主要设备、机具和工装准备完毕；所有零部件、构件预制组装检验完 3.2 安装施工前对施工场地、排放材料场地准备好，具备施工条件； 3.3 所有参见施工的人员已参加了施工技术交底，明确了施工程序、施工方 法、安装工序、质量标准、成品保护和HSE技术要求； 3.4 施工班长、岗长应对施工图纸资料、标准图集、施工及验收标准规范等熟知； 4 施工工序 花纹板、钢格板铺设，栏杆安装 直梯、斜钢梯安装 二次灌浆 整改合格 防腐施工 交工验收 基础检查 构件几何尺寸检查 垫铁摆放 单根、分片、分框吊装 立柱找正 架设 不合格 立柱找正 主梁安装 框架整体垂直度检查 垂直支撑安装 次梁安装 合格 框架整体检查 合格 不合格 框 架 钢 结 构 安 装 方 法 和 质 量 标 准 5 施工方法 5.1 基础验收 5.1.1 基础表面应有清晰的中心线和标高标记； 5.1.2 基础施工单位应提交基础测量记录，包括基础位置及方位测量记录； 5.1.3 使用经纬仪、全站仪、水准仪等工具检查基础的几何尺寸。 5.2 垫铁摆放 用垫铁安装时，基础表面应凿麻，垫铁设置处应铲平，并符合下列规定： 5.2.1 垫铁组应设置在靠近地脚螺栓（锚栓）的柱脚底板加劲板或柱肢下； 5.2.2 每根地脚螺栓（锚栓侧）应设置1 组～2 组垫铁，每组垫铁不宜超过 4 块； 5.2.3 垫铁与基础面和柱底面的接触应平整、紧密； 5.2.4 采用成对斜垫铁时，其叠合长度不应小于垫铁长度的3/4； 5.2.5 混凝土二次浇灌前垫铁组垫铁间应定位焊固定。 5.3 构件验收 钢结构构件到货后对其进行验收，具体要求如下： 5.3.1 检查到货构件的质量证明文件、预制竣工图是否齐全； 5.3.2 外观检查到货构件的数量、规格与设计图纸是否相符； 5.3.3 外观检查到货构件的标记是否齐全，小型构件的包装是否符合要求； 5.3.4 检查质量标准参见《钢结构零部件预制方法及质量要求》及《钢结构拼装方...
