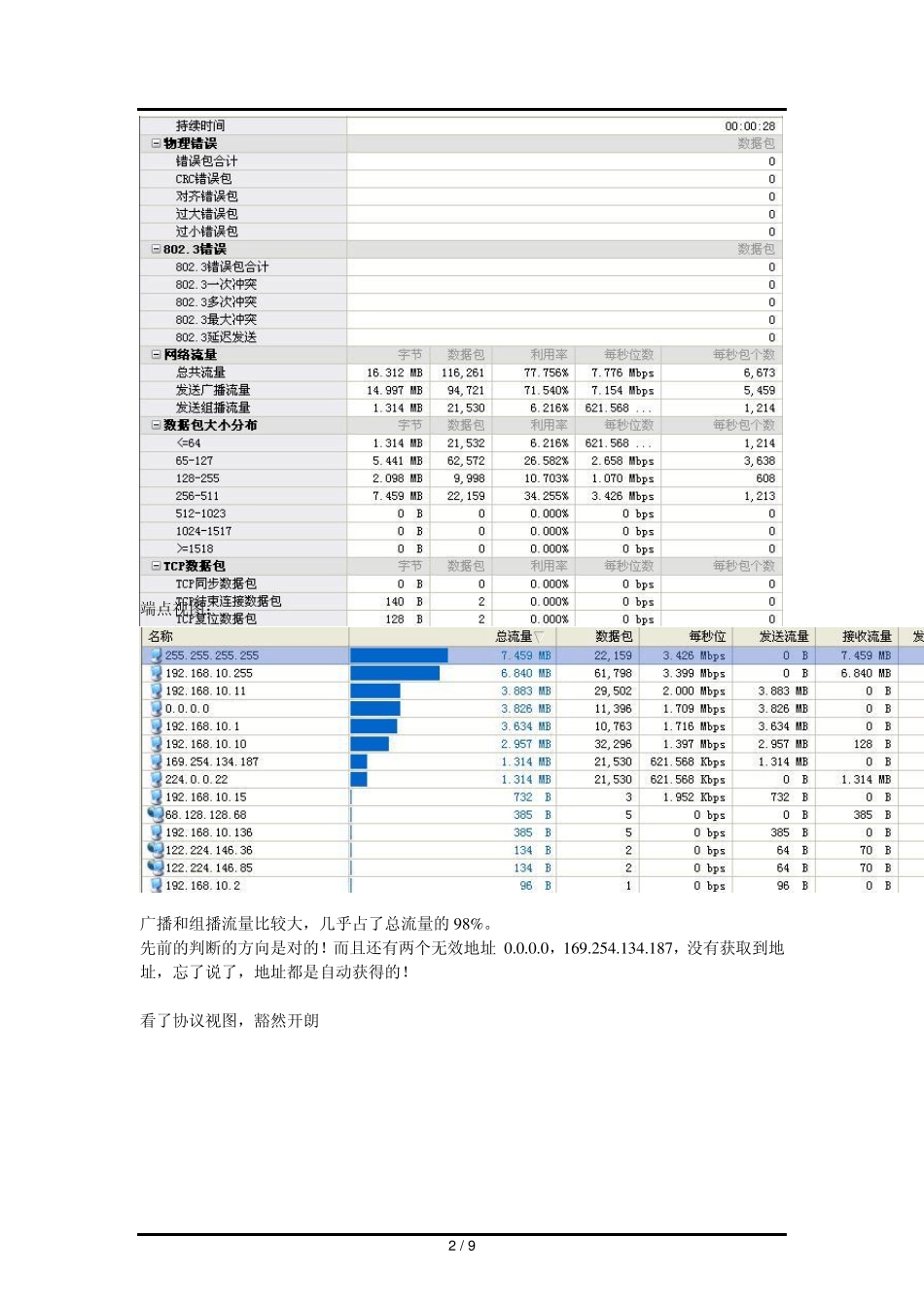

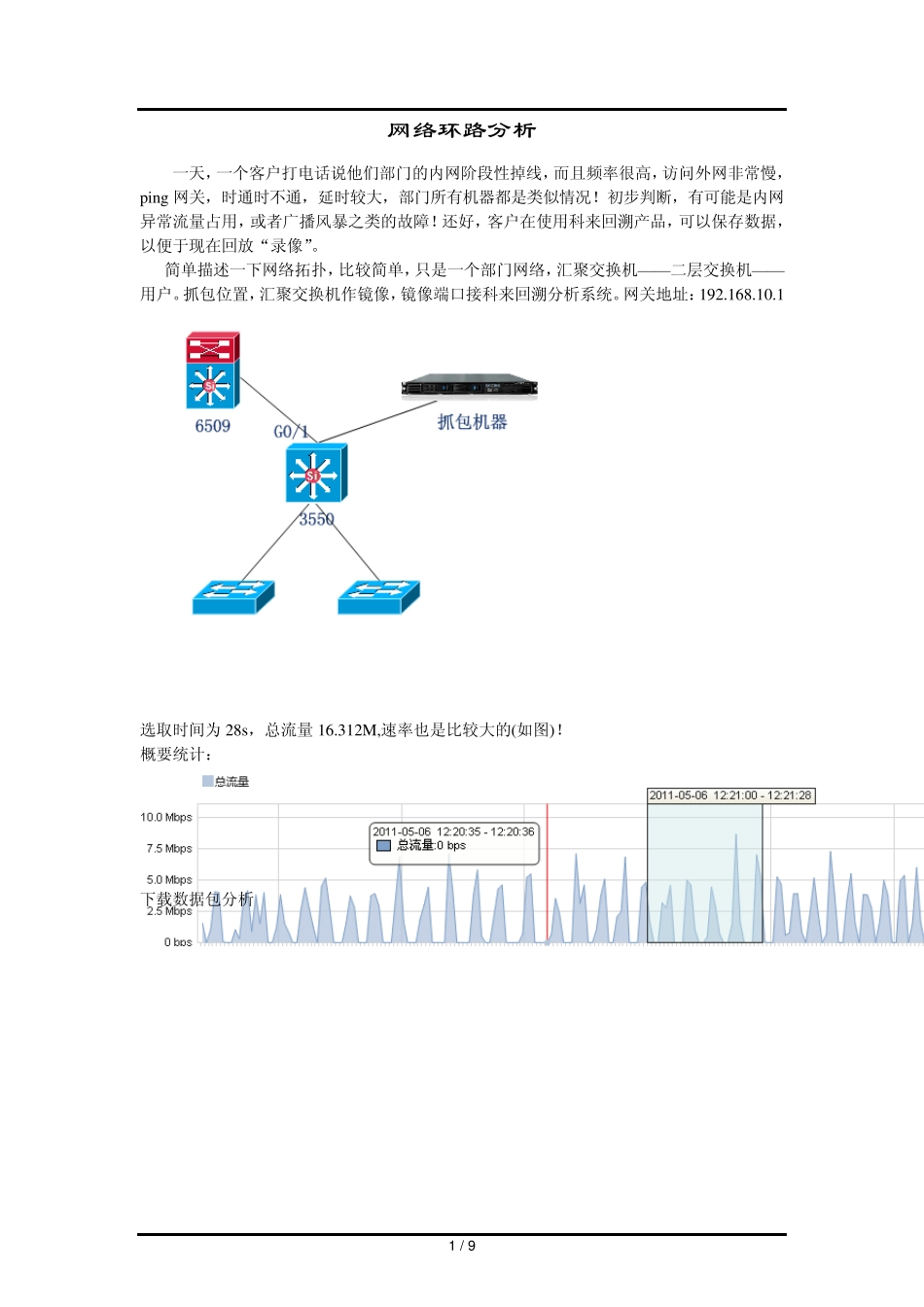

1 / 9 网络环路分析 一天，一个客户打电话说他们部门的内网阶段性掉线，而且频率很高，访问外网非常慢，ping 网关，时通时不通，延时较大，部门所有机器都是类似情况！初步判断，有可能是内网异常流量占用，或者广播风暴之类的故障！还好，客户在使用科来回溯产品，可以保存数据，以便于现在回放“录像”。 简单描述一下网络拓扑，比较简单，只是一个部门网络，汇聚交换机——二层交换机——用户。抓包位置，汇聚交换机作镜像，镜像端口接科来回溯分析系统。网关地址：192.168.10.1 选取时间为 28s，总流量16.312M,速率也是比较大的(如图)！ 概要统计： 下载数据包分析 2 / 9 端点视图： 广播和组播流量比较大，几乎占了总流量的9 8 %。 先前的判断的方向是对的！而且还有两个无效地址 0 .0 .0 .0 ，1 6 9 .2 5 4 .1 3 4 .1 8 7 ，没有获取到地址，忘了说了，地址都是自动获得的！ 看了协议视图，豁然开朗 3 / 9 是 dhcp 和 netbios 在作怪！ 结合 dhcp 和 netbios 的联动性（见注释 1），初步确定是 dhcp 在作怪了，正是由于 dhcp 的缘故，所以出现了 169.254.x.x和 0.0.0.0 这样的地址。 DHCP 的工作原理（见注释 2），现在我们只说第一次登录的时候。 根据客户端是否第一次登录网络，DHCP 的工作形式会有所不同。 我们只说第一次登录的时候，当 DHCP 客户端第一次登录网络的时候，也就是客户发现本机上没有任何 IP 数据设定，它会向网络发出一个 DHCP discover 封包。因为客户端还不知道自己属于哪一个网络，所以封包的来源地址会为 0.0.0.0 ，而目的地址则为 255.255.255.255 ，然后再附上 DHCP discover 的信息，向网络进行广播。 在 Windows 的预设情形下，DHCP discover 的等待时间预设为 1 秒，也就是当客户端将第一个 DHCP discover 封包送出去之后，在 1 秒之内没有得到响应的话，就会进行第二次 DHCP discover 广播。若一直得不到响应的情况下，客户端一共会有四次 DHCP discover 广播(包括第一次在内)，除了第一次会等待 1 秒之外，其余三次的等待时间分别是 9、13、16 秒。如果都没有得到 DHCP 服务器的响应，客户端则会显示错误信息，宣告 DHCP discover 的失败。 Windows 操作系统预设，客户端如果学不到地址，系统自动会把一个 169.254.x.x分配给它。之后，基于使用者的选择，系统会继续在 5 分钟之后再重复一次 ...
