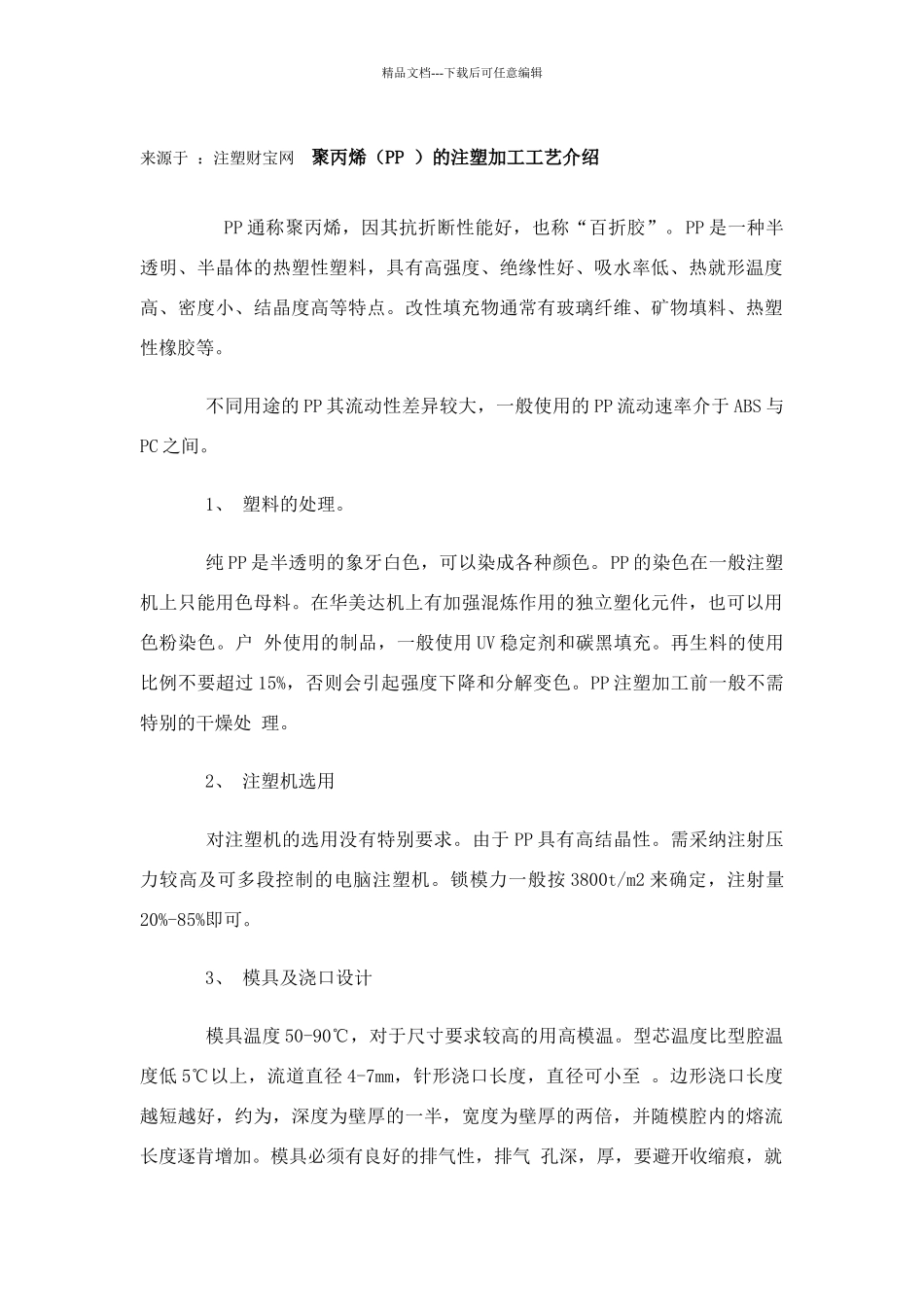

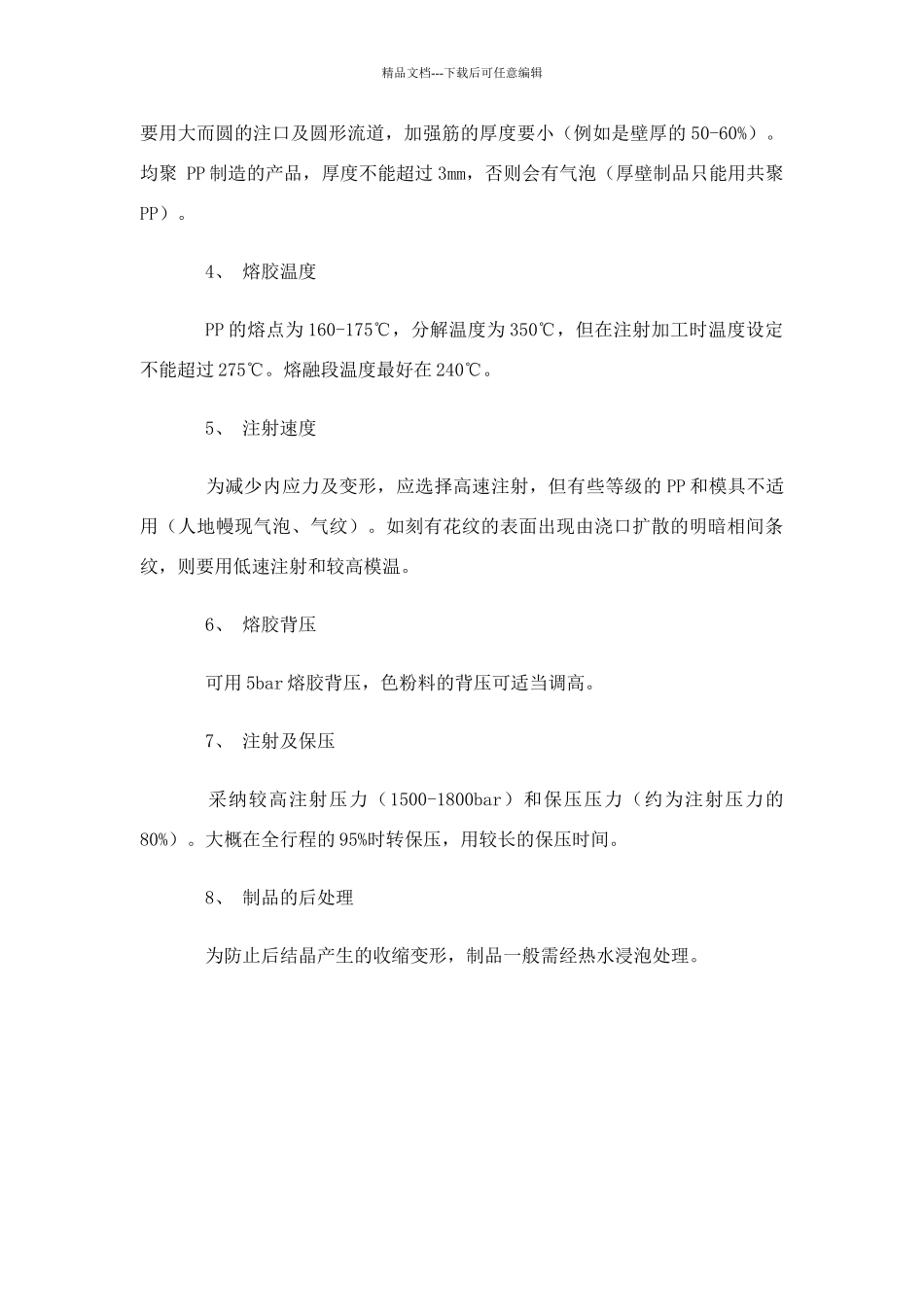

精品文档---下载后可任意编辑来源于 :注塑财宝网 聚丙烯(PP )的注塑加工工艺介绍 PP 通称聚丙烯,因其抗折断性能好,也称“百折胶”。PP 是一种半透明、半晶体的热塑性塑料,具有高强度、绝缘性好、吸水率低、热就形温度高、密度小、结晶度高等特点。改性填充物通常有玻璃纤维、矿物填料、热塑性橡胶等。 不同用途的 PP 其流动性差异较大,一般使用的 PP 流动速率介于 ABS 与PC 之间。 1、 塑料的处理。 纯 PP 是半透明的象牙白色,可以染成各种颜色。PP 的染色在一般注塑机上只能用色母料。在华美达机上有加强混炼作用的独立塑化元件,也可以用色粉染色。户 外使用的制品,一般使用 UV 稳定剂和碳黑填充。再生料的使用比例不要超过 15%,否则会引起强度下降和分解变色。PP 注塑加工前一般不需特别的干燥处 理。 2、 注塑机选用 对注塑机的选用没有特别要求。由于 PP 具有高结晶性。需采纳注射压力较高及可多段控制的电脑注塑机。锁模力一般按 3800t/m2 来确定,注射量20%-85%即可。 3、 模具及浇口设计 模具温度 50-90℃,对于尺寸要求较高的用高模温。型芯温度比型腔温度低 5℃以上,流道直径 4-7mm,针形浇口长度,直径可小至 。边形浇口长度越短越好,约为,深度为壁厚的一半,宽度为壁厚的两倍,并随模腔内的熔流长度逐肯增加。模具必须有良好的排气性,排气 孔深,厚,要避开收缩痕,就精品文档---下载后可任意编辑要用大而圆的注口及圆形流道,加强筋的厚度要小(例如是壁厚的 50-60%)。均聚 PP 制造的产品,厚度不能超过 3mm,否则会有气泡(厚壁制品只能用共聚PP)。 4、 熔胶温度 PP 的熔点为 160-175℃,分解温度为 350℃,但在注射加工时温度设定不能超过 275℃。熔融段温度最好在 240℃。 5、 注射速度 为减少内应力及变形,应选择高速注射,但有些等级的 PP 和模具不适用(人地幔现气泡、气纹)。如刻有花纹的表面出现由浇口扩散的明暗相间条纹,则要用低速注射和较高模温。 6、 熔胶背压 可用 5bar 熔胶背压,色粉料的背压可适当调高。 7、 注射及保压 采纳较高注射压力(1500-1800bar)和保压压力(约为注射压力的80%)。大概在全行程的 95%时转保压,用较长的保压时间。 8、 制品的后处理 为防止后结晶产生的收缩变形,制品一般需经热水浸泡处理。
