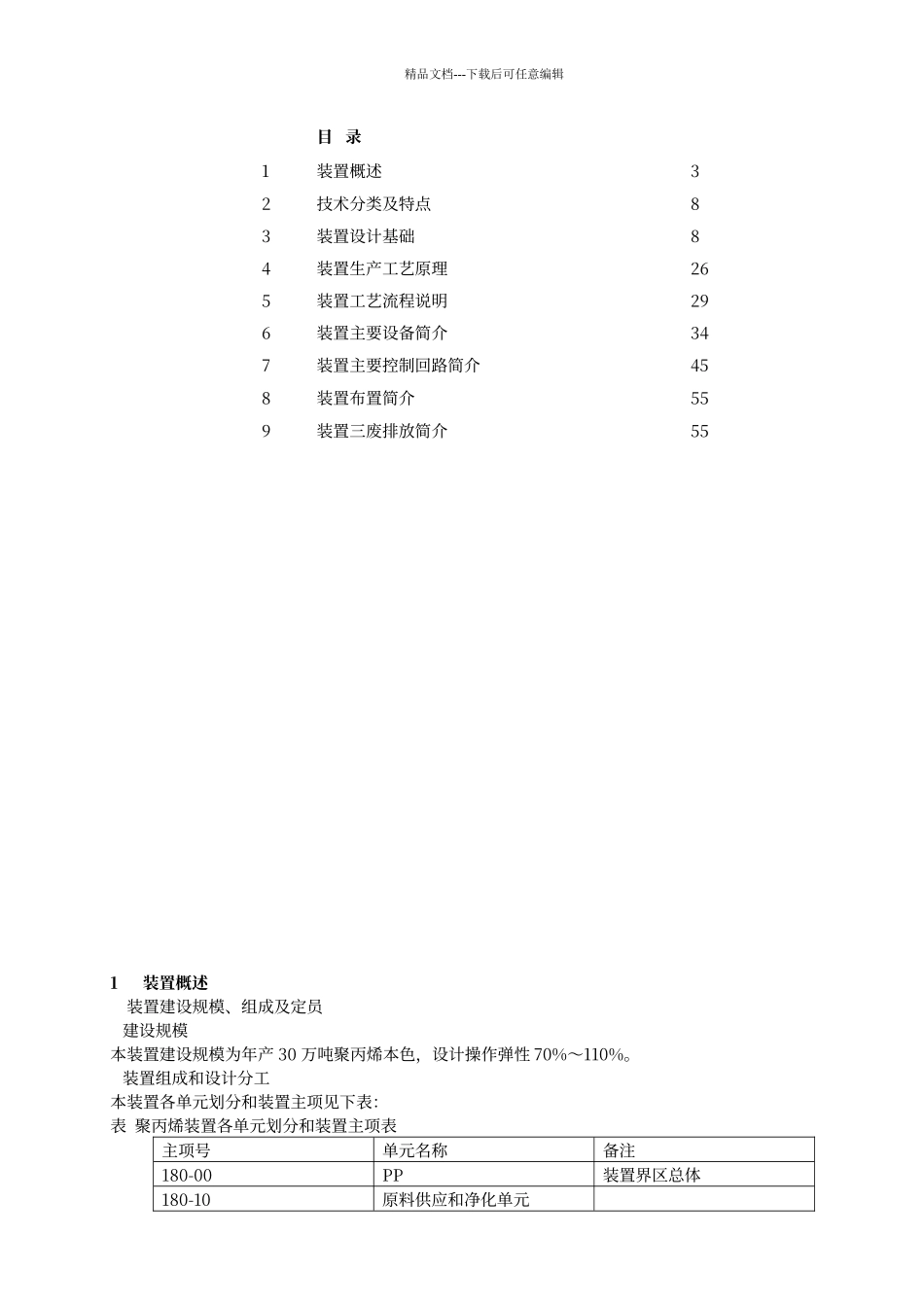

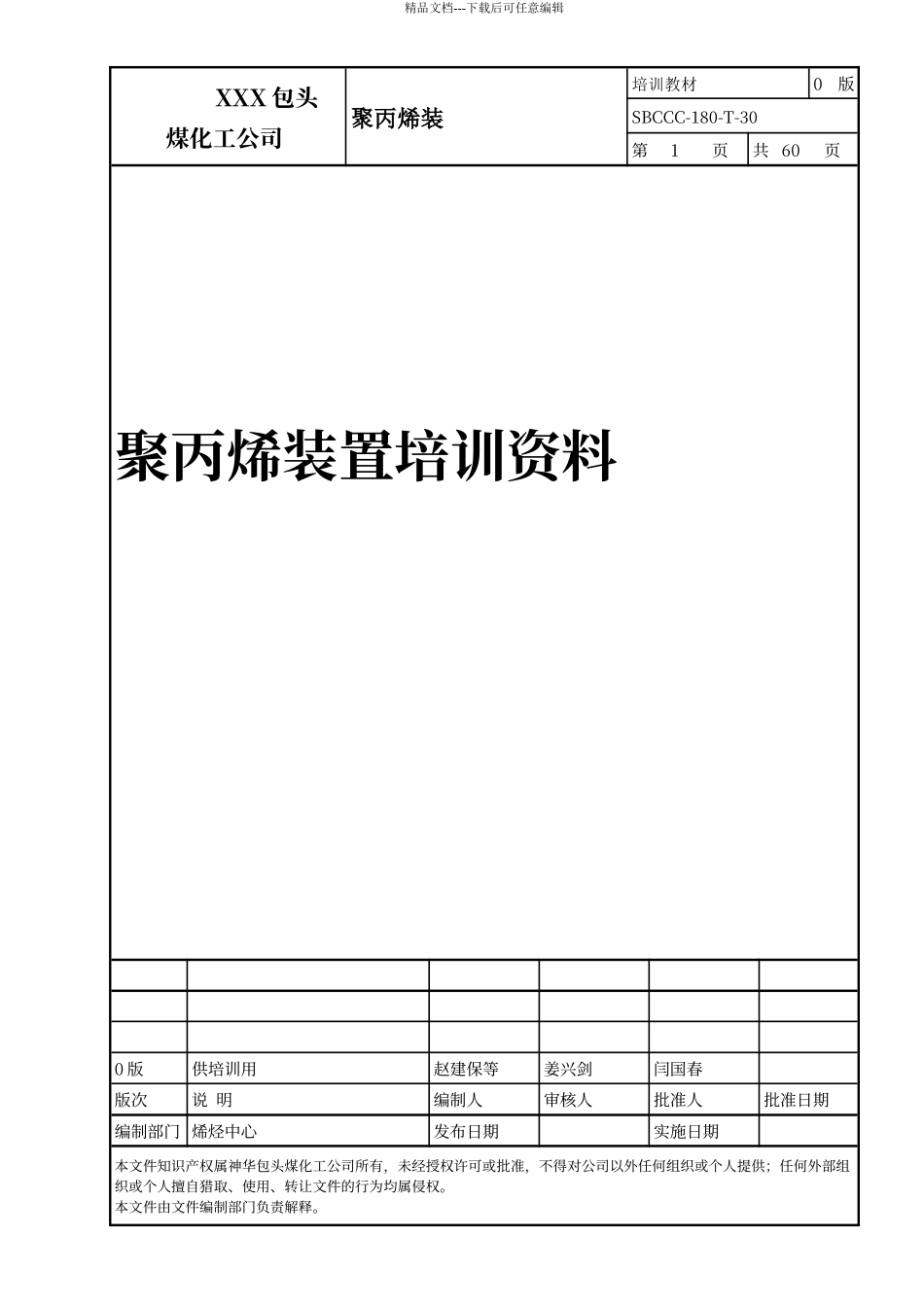

精品文档---下载后可任意编辑XXX 包头煤化工公司聚丙烯装培训教材0版SBCCC-180-T-30第1页共 60页聚丙烯装置培训资料0 版供培训用赵建保等姜兴剑闫国春版次说 明编制人审核人批准人批准日期编制部门 烯烃中心发布日期实施日期本文件知识产权属神华包头煤化工公司所有,未经授权许可或批准,不得对公司以外任何组织或个人提供;任何外部组织或个人擅自猎取、使用、转让文件的行为均属侵权。本文件由文件编制部门负责解释。精品文档---下载后可任意编辑目 录1装置概述32技术分类及特点83装置设计基础84装置生产工艺原理265装置工艺流程说明296装置主要设备简介347装置主要控制回路简介458装置布置简介559装置三废排放简介551 装置概述 装置建设规模、组成及定员 建设规模本装置建设规模为年产 30 万吨聚丙烯本色,设计操作弹性 70%~110%。 装置组成和设计分工本装置各单元划分和装置主项见下表:表 聚丙烯装置各单元划分和装置主项表主项号单元名称备注180-00PP装置界区总体180-10原料供应和净化单元精品文档---下载后可任意编辑180-20丙烯供应和净化单元180-40第一反应单元180-43第二反应单元180-50树脂脱气和放空气回收单元180-60树脂和添加剂处理单元180-70挤压造粒单元180-80产品掺混和贮存单元180-90核心装置辅助区184PP变电所 装置定员和操作班次1)装置的年操作时间为 8000 小时,连续生产。2)生产班次为五班三运转。3)本项目定员生产管理和操作人员总定员 54 人. 产品、副产品技术规格、产量、去向 产品方案产品包括均聚物、无规共聚物、抗冲共聚物等 设计产量――均聚物 214200t/a――无规共聚物 25800t/a――抗冲共聚物 60000t/a总产量 300000 t/a装置的设计小时产率为:――均聚物: t/h――无规共聚物: ~ t/h――抗冲共聚物: t/h装置预留有生产三元共聚产品改造用地。产品经掺混后送 OSBL 包装仓库。 原料、催化剂、添加剂规格和耗量 原料规格及年用量1) 丙烯丙烯:≥ %相态:气相压力:温度:常温年用量:295465 吨2)乙烯乙烯:≥ %相态:气相压力:温度:40℃年用量:9870 吨3)氢气氢气:≥ %相态:气相压力:温度:30℃年用量:40 吨精品文档---下载后可任意编辑 催化剂、化学品、添加剂规格及用量1)Zg 催化剂外观:固体悬浮液年用量:11 吨2)助催化剂(三乙基铝)外观:液体年用量:33 吨3)Cr 给电子体外观:液体年用量:27 吨4)挤出添加剂外观:固体年用量:560 吨5)...
