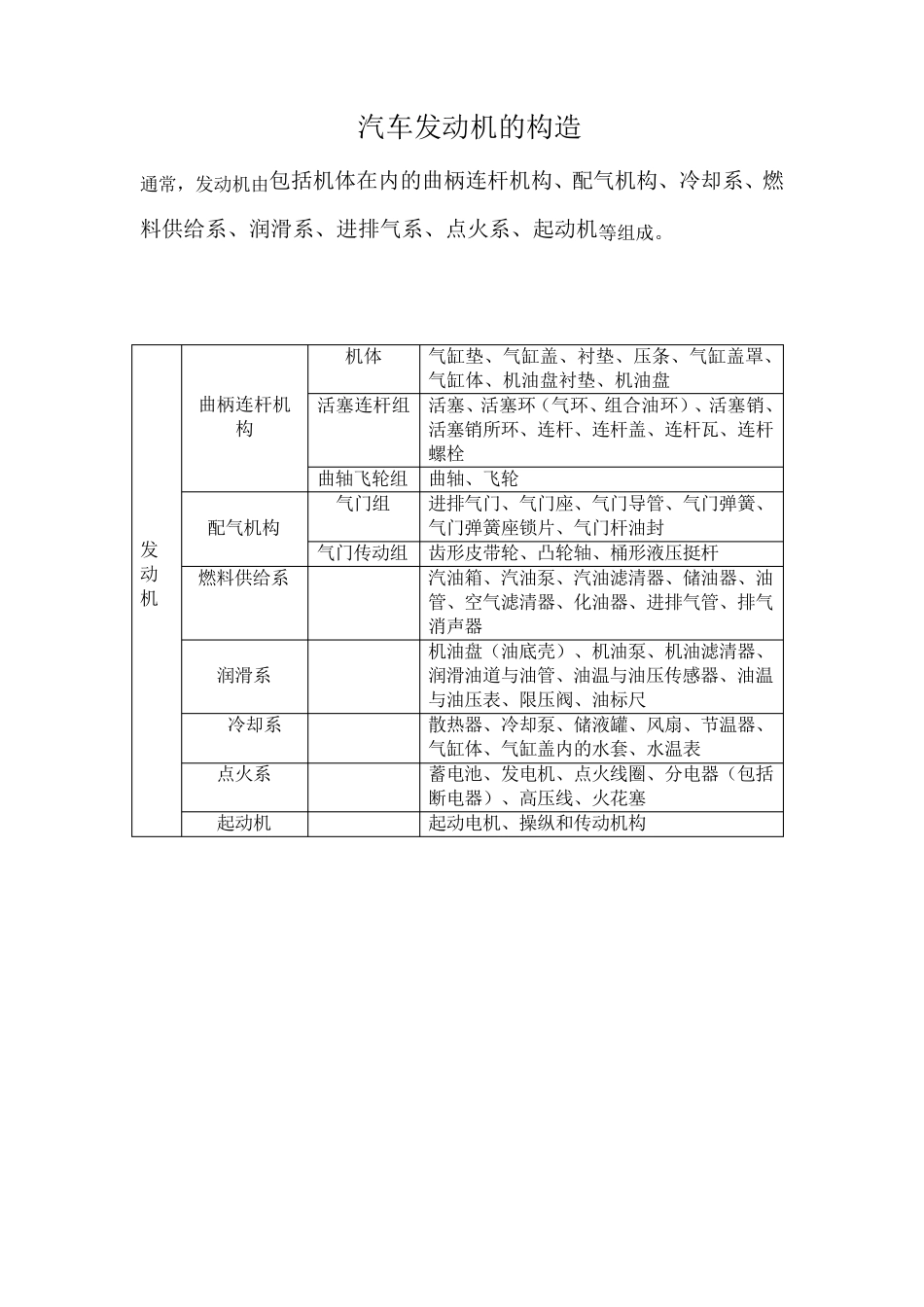

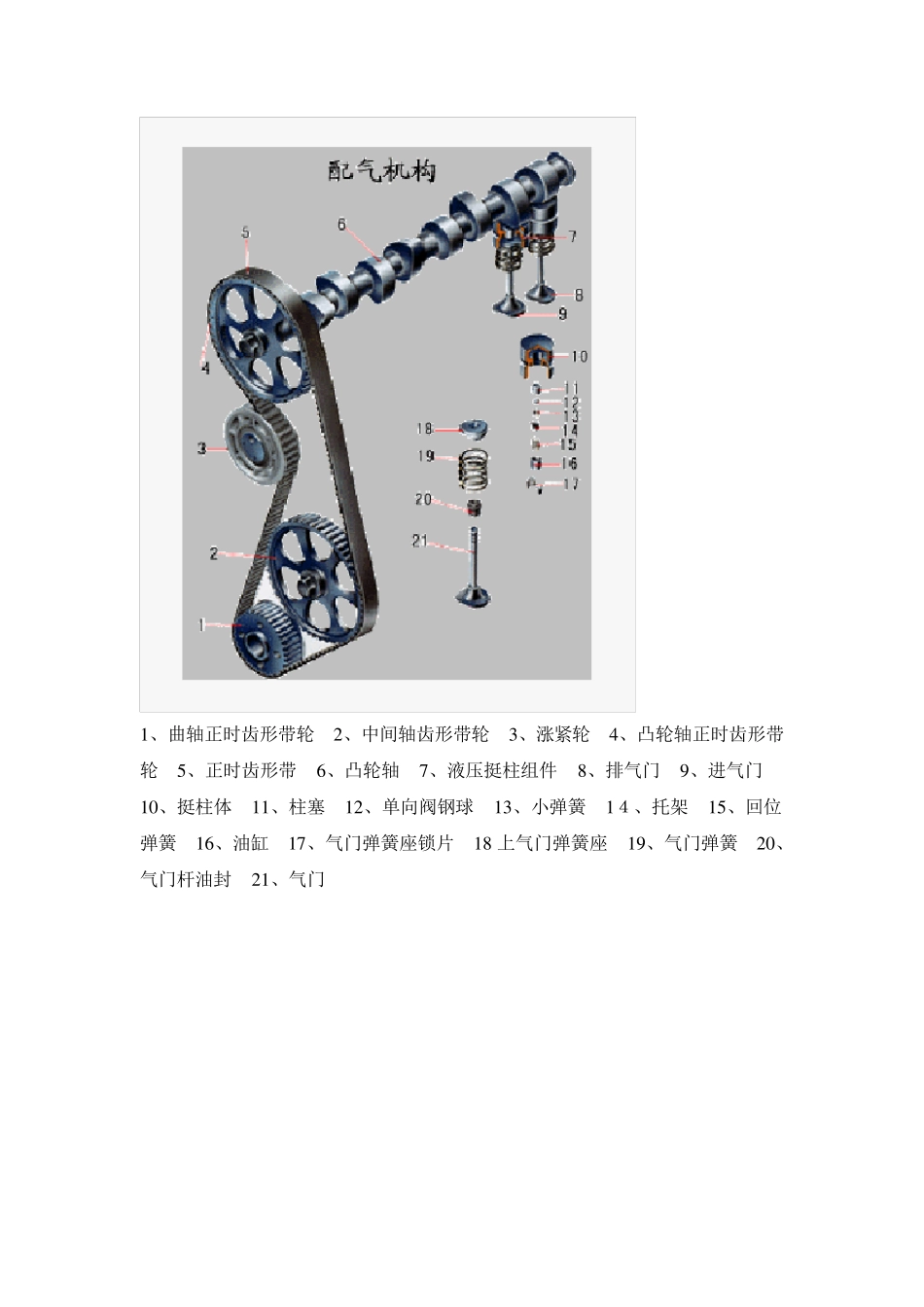

汽车发动机的构造 通常,发动机由包括机体在内的曲柄连杆机构、配气机构、冷却系、燃料供给系、润滑系、进排气系、点火系、起动机等组成。 发 动 机 曲柄连杆机构 机体 气缸垫、气缸盖、衬垫、压条、气缸盖罩、气缸体、机油盘衬垫、机油盘 活塞连杆组 活塞、活塞环(气环、组合油环)、活塞销、活塞销所环、连杆、连杆盖、连杆瓦、连杆螺栓 曲轴飞轮组 曲轴、飞轮 配气机构 气门组 进排气门、气门座、气门导管、气门弹簧、气门弹簧座锁片、气门杆油封 气门传动组 齿形皮带轮、凸轮轴、桶形液压挺杆 燃料供给系 汽油箱、汽油泵、汽油滤清器、储油器、油管、空气滤清器、化油器、进排气管、排气消声器 润滑系 机油盘(油底壳)、机油泵、机油滤清器、润滑油道与油管、油温与油压传感器、油温与油压表、限压阀、油标尺 冷却系 散热器、冷却泵、储液罐、风扇、节温器、气缸体、气缸盖内的水套、水温表 点火系 蓄电池、发电机、点火线圈、分电器(包括断电器)、高压线、火花塞 起动机 起动电机、操纵和传动机构 下面,我再给大家碰上详细的说明图,大家可以自己对照着检查,红色部分为比较重要的部件。 . 1、气缸垫 2、气缸盖 3、衬垫 4、压条 5、气缸盖罩 6、气缸体 7、机油盘衬垫 8、机油盘(油底壳) 1、曲轴 V 带轮 2、曲轴正时齿形带轮 3、曲轴 4、连杆 5、卡环 6、活塞销 7、活塞环带 8、活塞 9、油环 10、第二道气环 11、第一道气环 12、止推环 13、主轴承轴瓦 14、飞轮 15、连杆螺栓 16、连杆盖 1 、曲轴正时齿形带轮 2 、中间轴齿形带轮 3 、涨紧轮 4 、凸轮轴正时齿形带轮 5 、正时齿形带 6 、凸轮轴 7 、液压挺柱组件 8 、排气门 9 、进气门 1 0 、挺柱体 1 1 、柱塞 1 2 、单向阀钢球 1 3 、小弹簧 1 4、托架 1 5 、回位弹簧 1 6 、油缸 1 7 、气门弹簧座锁片 1 8 上气门弹簧座 1 9 、气门弹簧 2 0 、气门杆油封 2 1 、气门 1 、温控开关真空接口 2 、温控开关 3 、温控开关曲轴箱和凸轮室通阀 4 、气阀空气滤清器壳体 5 、空气滤清器滤芯 6 、真空软管 7 、阀门 8 、阀门位置真空控制器 9 、进气软管 1 0 、空气滤清器 1 1 、化油器 1 2 、油气分离器 1 3 、汽油泵 1 4 、汽油滤清器 1 5 回油管 1 6 、供油管 1 7 、油箱 1 8 、快速排气管 1 9 、细通气管 2 0 、加油口...
