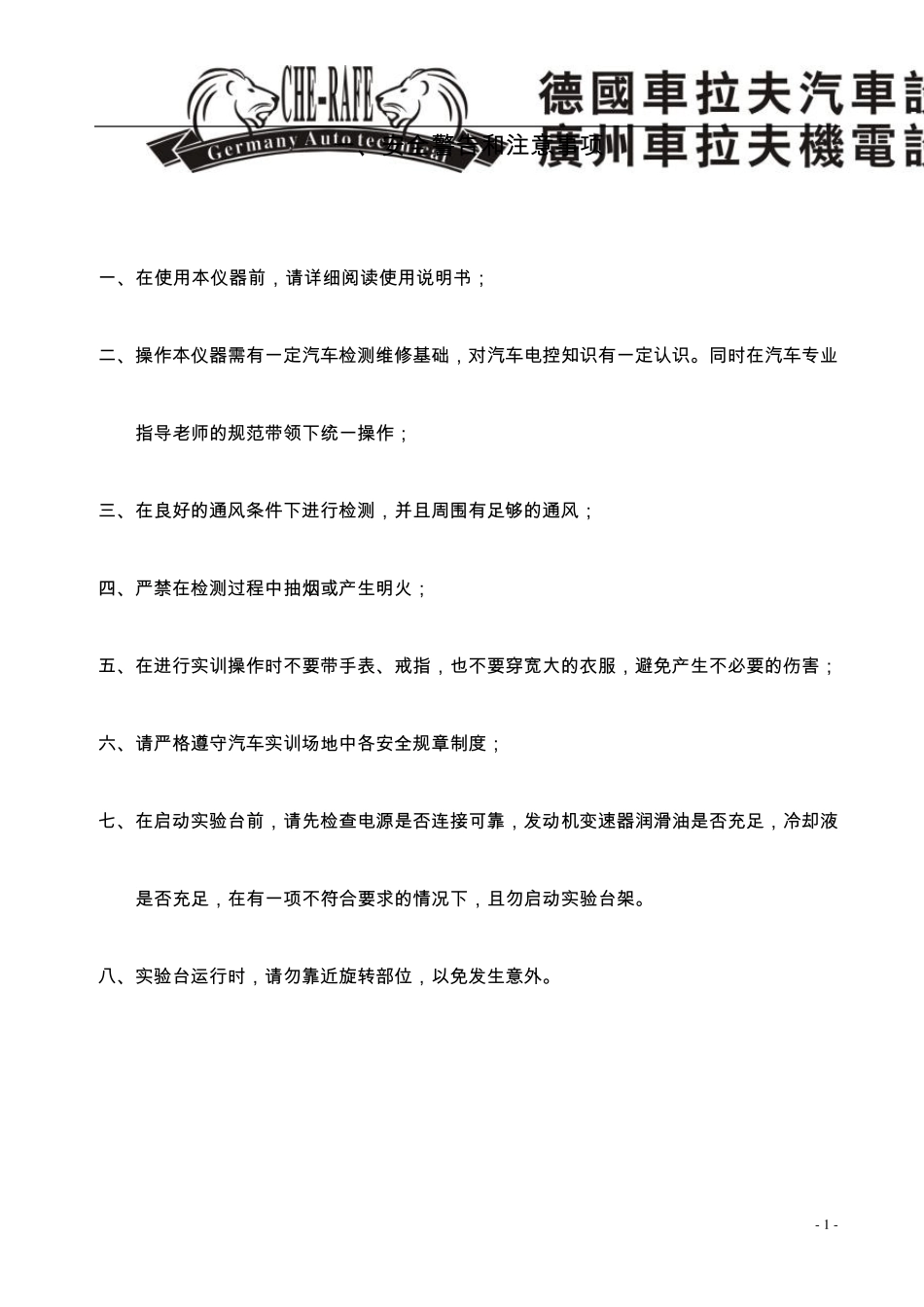

- 1 - 一 、安全警告和注意事项 一 、在使用本仪器前,请详细阅读使用说明书; 二、操作本仪器需有一 定汽车检测维修基础,对汽车电控知识有一 定认识。同时在汽车专业指导老师的规范带领下统一 操作; 三、在良好的通风条件下进行检测,并且周围有足够的通风; 四、严禁在检测过程中抽烟或产生明火; 五、在进行实训操作时不要带手表、戒指,也不要穿宽大的衣服,避免产生不必要的伤害; 六、请严格遵守汽车实训场地中各安全规章制度; 七、在启动实验台前,请先检查电源是否连接可靠,发动机变速器润滑油是否充足,冷却液是否充足,在有一 项不符合要求的情况下,且勿启动实验台架。 八、实验台运行时,请勿靠近旋转部位,以免发生意外。 - 2 - 二 、公司简介 广州欧骏机电教学设备有限公司是德国车拉夫汽车设备(香港)有限公司(GERMANY CHE-RAFE AUTOMOBI-LE EQUIPMENT COMPANY LIMITED)在中国大陆全资成立的现代化汽车维修保养设备制造工厂,生产基地位于广州,企业员工 90名,基地面积 5500平方米。德国车拉夫集团成立于 1992年,总部位于中国香港,主要从事汽车电子科技及汽车维修设备研发制造等领域,利用其完善有效的技术支持和具备专业水准的汽车服务意识,目前在世界各地已拥有超过 30000名终端客户, 同时我们通过引入德国车拉夫集团先进的汽车设备研发及制造工艺经验,我们致力于提供最优质最具性价比的产品给中国地区庞大的汽车售后服务市场及终端客户。 目前根据中国市场的实际需要,我们主要生产制造如下系列产品: 一:现代汽车职业教育实训设备 二 :智能化高压冷热水清洗机 三:全自动轮胎充氮机 四:电控柴油喷射系统综合检测试验台 五:汽油车喷油嘴清洗机 六:汽车外型修复及焊接设备 - 3 - 三 、桑塔纳 2000发动机结构特点 塔纳系列轿车所用发动机为四冲程、4缸直列、高压密封水冷式、自然吸气、火花塞点燃、2气门、电子控制喷射系式发动机。 发动机的功用是将燃料燃烧产生的热能转化为汽车运动所需要的机械能。发动机主要由曲柄连杆机构、配气机构、燃油供给系、冷却系、润滑系、点火系和起动系等组成。 桑塔纳系列轿车装用的是 2000型发动机,是一种 2气门、横流扫气的汽油发动机,主要特点是: 1)无中间轴。机油泵在缸体内,由曲轴通过链条驱动,从而减少了零件,节省了气缸体加工工序,降低了加工成本。 2)进、排气管在气缸盖两侧分置,降低了进气温度,充分...
