桥博报告模板编制规则

桥博报告模板编制规则_第1页
1/18
桥博报告模板编制规则_第2页
2/18

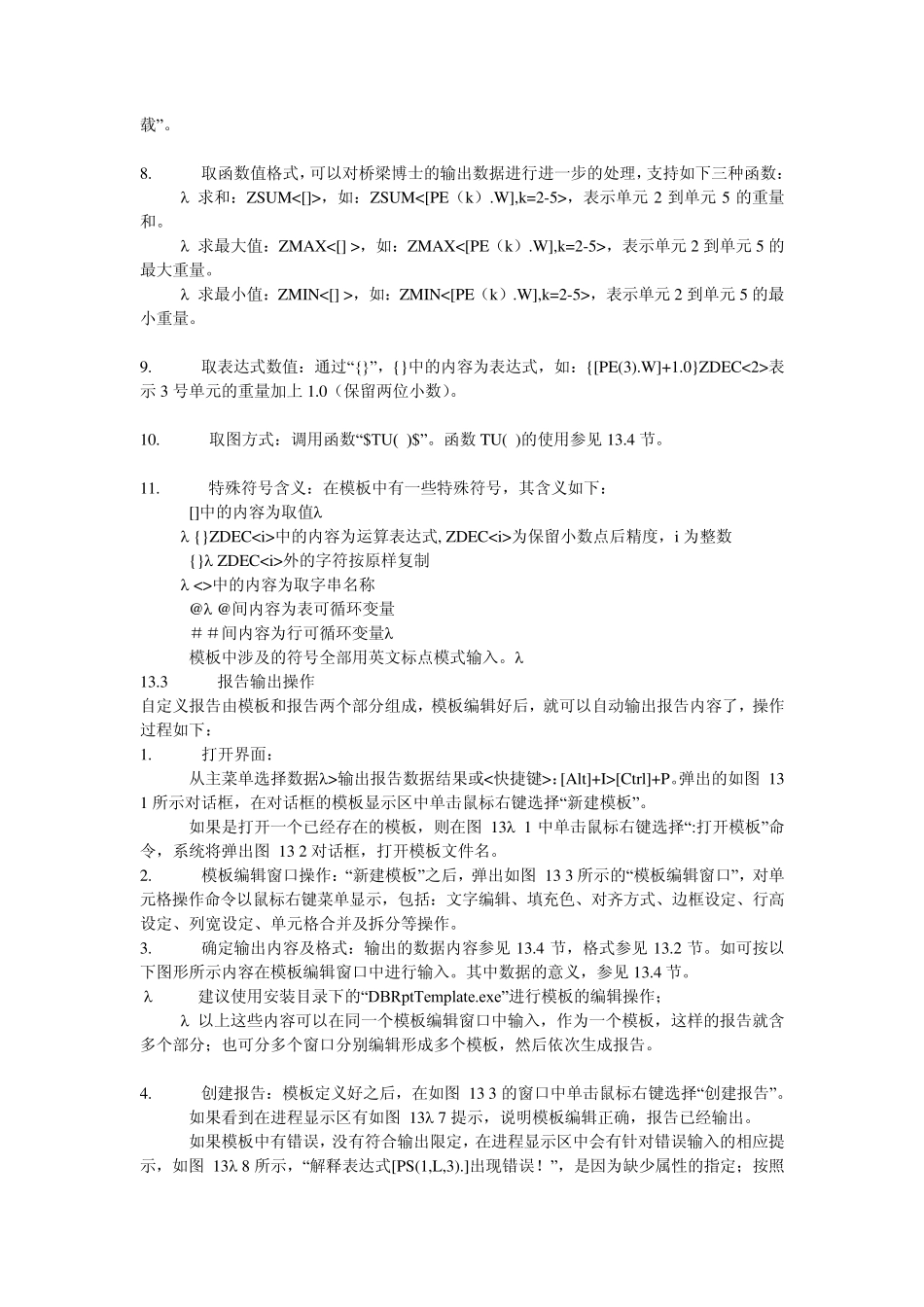

桥博报告模板编制规则_第3页
3/18
桥博自定义报告说明: 第13 章 自定义报告输出 13.1 前言 1. 自定义报告意义: 针对原有版本中输出窗口内容不能进行编辑及输出文本不能引用表格的缺点,新的桥梁博士V3.1 中新增加了自定义报告输出;它由模板和报告两个部分组成,模板编辑好后,就可以自动输出报告内容了。 2. 自定义报告功能 用户可以对数据、格式、图形进行编排;  模板保存后可反复使用,或与他人交换使用; 报表中的计算数据可进行二次加工。 3. 数据内容: 用户通过模板的数据检索信息读取桥梁博士相对应的数据,能够指定到桥博原有的所有输出内容。 13.2 模板数据格式 模板是报告输出的基础,模板的数据格式如下:(完整内容参见图 13 4~图 13 6) 1. 基本规定:  模板中内容以“start”开始,以“end”结束,并且不区分大小写。  模板中涉及的符号全部用英文标点模式输入。 2. 可循环的变量名及其含义,“()”内的内容为循环范围,大部分支持 all关键字,“()”内的数据格式参见 2.4.5 节。  iS:施工阶段号 • iS(1)表示第1 施工阶段; • iS(1-3) 或 iS(1 2 3)表示第1 施工阶段到第3 施工阶段; • iS(all) 表示所有施工阶段。 iE:单元号 • iE(1)表示 1 号单元; • iE(1-3) 或 iE(1 2 3)表示 1 到 3 号单元; • iE(all)表示所有单元; • iE(1-10,5) 括号中1-10 表示单元号,5 为指定施工阶段,此项的意义为:1 到 10 号单元中到第5 施工阶段为止安装完成的单元号; • iE(all,5,1)括号中all表示单元号,5 为指定施工阶段,1 为单元类型:钢筋砼构件,此项的意义为:所有单元中到第5 施工阶段为止安装完成的,并且为钢筋砼构件单元号。 单元类型:1 为钢筋砼;2 为预应力砼;3 为组合构件;4 为钢构件;5 为拉索;6 为圬工构件。  iN:节点号 • iN(1)表示第1 节点; • iN(1-3) 或 iN(1 2 3)表示第1 到第3 节点; • iN(all) 表示所有节点; • iN(all,iS) 表示指定施工阶段中已经安装单元的节点。 iR:支承点号 • iR(1)表示第1 支撑点; • iR(1-3)或iR(1 2 3)表示第1 到第3 支撑点; • iR(all) 表示所有支持点; • iR(all,iS) 表示指定施工阶段中已经安装单元的支撑点。 iZ:组合类型号 • iZ(1)表示第1 种组合; • iZ(1-3) 或iZ(1 2 3)表示第1 种组合到第3 种组合; • iZ(all) 表示...
