桥墩抗震计算

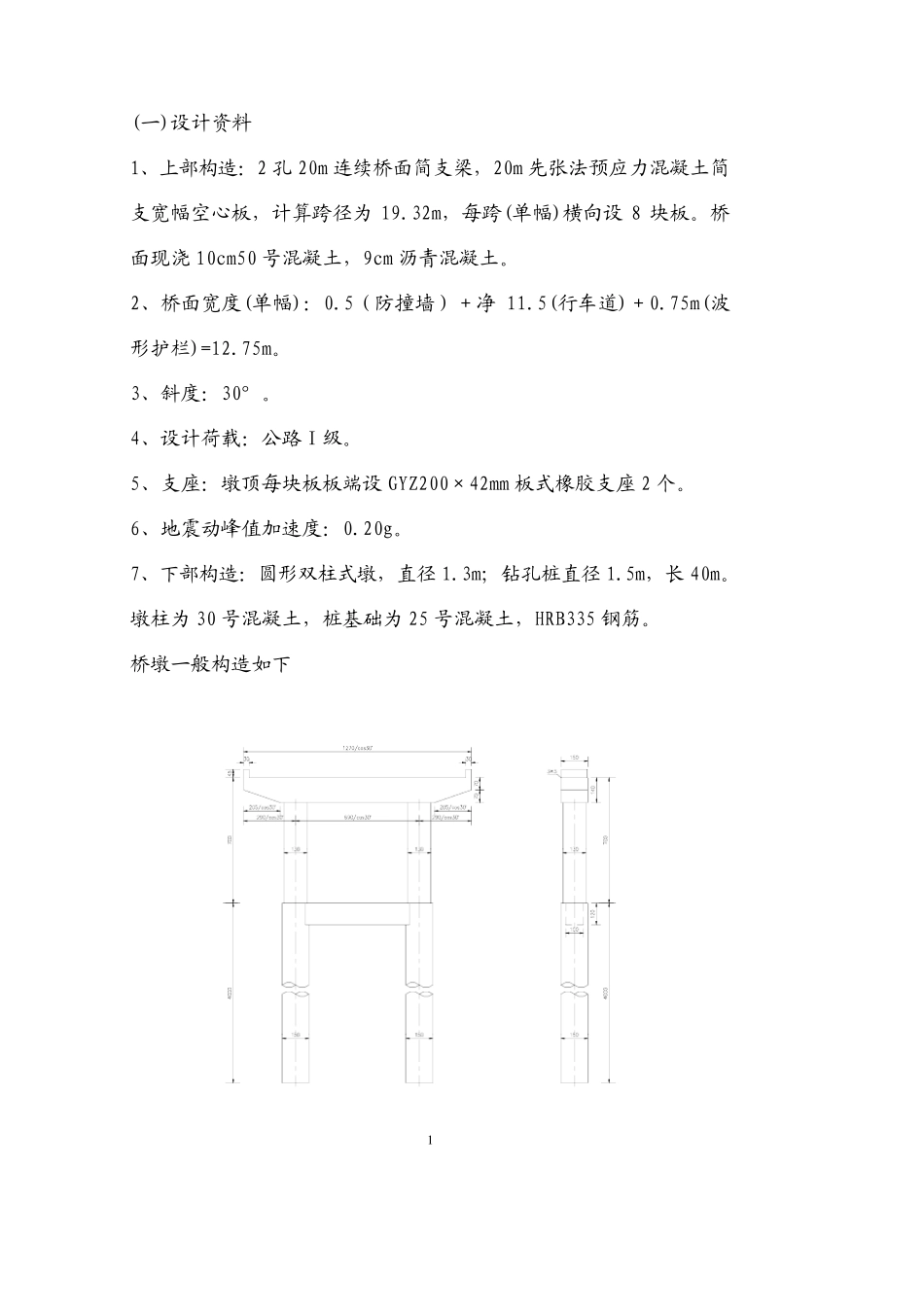

高速公路 简支空心板桥 桥 墩 抗 震 计 算 书 计算: 2005.5. 0(一)设计资料 1、上部构造：2 孔 20m 连续桥面简支梁，20m 先张法预应力混凝土简支宽幅空心板，计算跨径为 19.32m，每跨(单幅)横向设8 块板。桥面现浇 10cm50 号混凝土，9cm 沥青混凝土。 2、桥面宽度(单幅)：0.5（防撞墙）＋净 11.5(行车道)＋0.75m(波形护栏)=12.75m。 3、斜度：30°。 4、设计荷载：公路Ⅰ级。 5、支座：墩顶每块板板端设GYZ200×42mm 板式橡胶支座 2 个。 6、地震动峰值加速度：0.20g。 7、下部构造：圆形双柱式墩，直径 1.3m；钻孔桩直径 1.5m，长 40m。墩柱为 30 号混凝土，桩基础为 25 号混凝土，HRB335 钢筋。 桥墩一般构造如下 1(二) 恒载计算 1、上部恒载反力 空心板：[(12.5+0.3)×6＋(14.7+0.3)×2]×26＝2776.8kN 铰缝混凝土：2.22×7×26＝404.0kN 桥面铺装(包括 50 号混凝土和沥青混凝土)： 11.5×20×0.1×26＋11.5×20×0.09×24＝1094.8kN 防撞墙：6×26＝156kN 波形护栏：5.6×26＝145.6kN 合计：2776.8＋404.0＋1094.8＋156＋145.6＝4577.2kN 2、下部恒载计算 1) 盖梁加防震挡块重力 PG＝28.8×25＝720kN 2) 系梁重力 PX＝8.1×25＝202.5kN 3) 一个墩柱重力 Pd＝4π ×1.32×5.6×25＝185.8kN 4) 单桩自重力 Pz＝4π ×1.52×40×25＝1767.1kN (三)水平地震力计算 1、顺桥向水平地震力计算 1)上部结构对板式橡胶支座顶面处产生的水平地震荷载 2 Eihs＝sphziniitpitpGKCCKK11β∑= 式中：Ci＝1.7，Cz＝0.3，Kh＝0.2 根据地质资料分析，桥位所在地土层属Ⅲ类场地，所以有 β1＝2.25×(145.0T)0.95对于板式橡胶支座的梁桥 T1＝12ωπ 其中： ω12＝tpspsptpsptpsptpGGKKGGGKKKGGKKKGg2}4])({ [)(2/1212211211−++−++ K1＝ ∑=niisK1计算采用 2 孔×20m 为一联，故 n＝1 Kis＝∑ ∑=snirdtAG1 其中：ns＝2×16＝32，Gd＝1200kN/m2 由橡胶支座计算知 Ar＝4π ×0.22＝0.0314m2 ＝0.042m ∑t∴ Kis＝32×042.00314.01200×＝28708.6kN/m K1＝1×28708.6＝28708.6kN/m K2＝ ∑=niipK1 3 Kip＝3113ilEI 其中：墩柱采用30 号混凝土，则 Ec＝3.00×104MPa E1＝0.8×3.00×104×103＝2.4×107kN/m2按墩高 H＝7m 控制设计， 支座垫石＋支座厚度＝0.1＋0.042＝0.142m li＝7＋0.142＝7.142m 柱惯矩： I1＝6 4π ×1.34＝0.1402m4 Kip＝371 4...
