桥式起重机检修规程

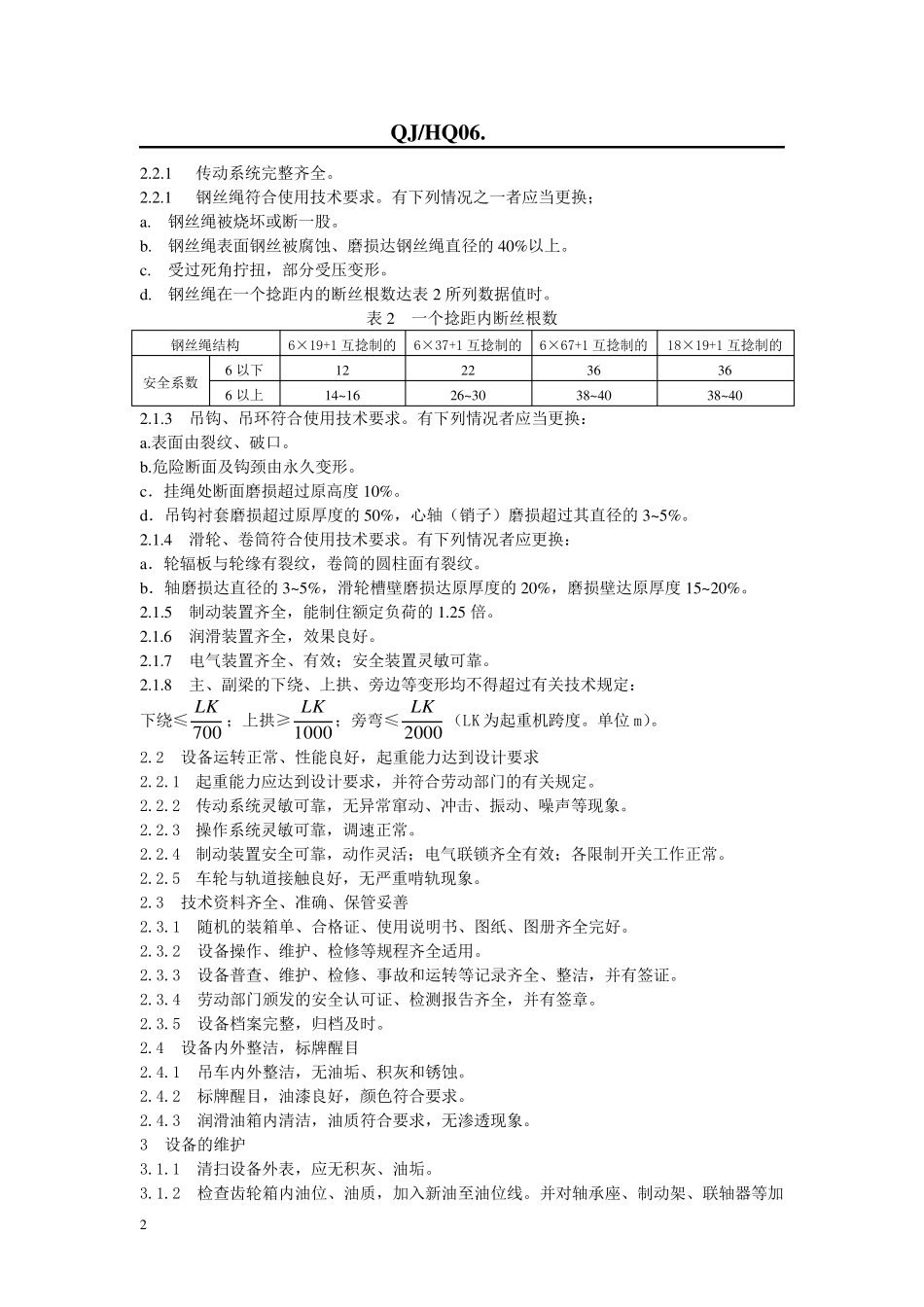

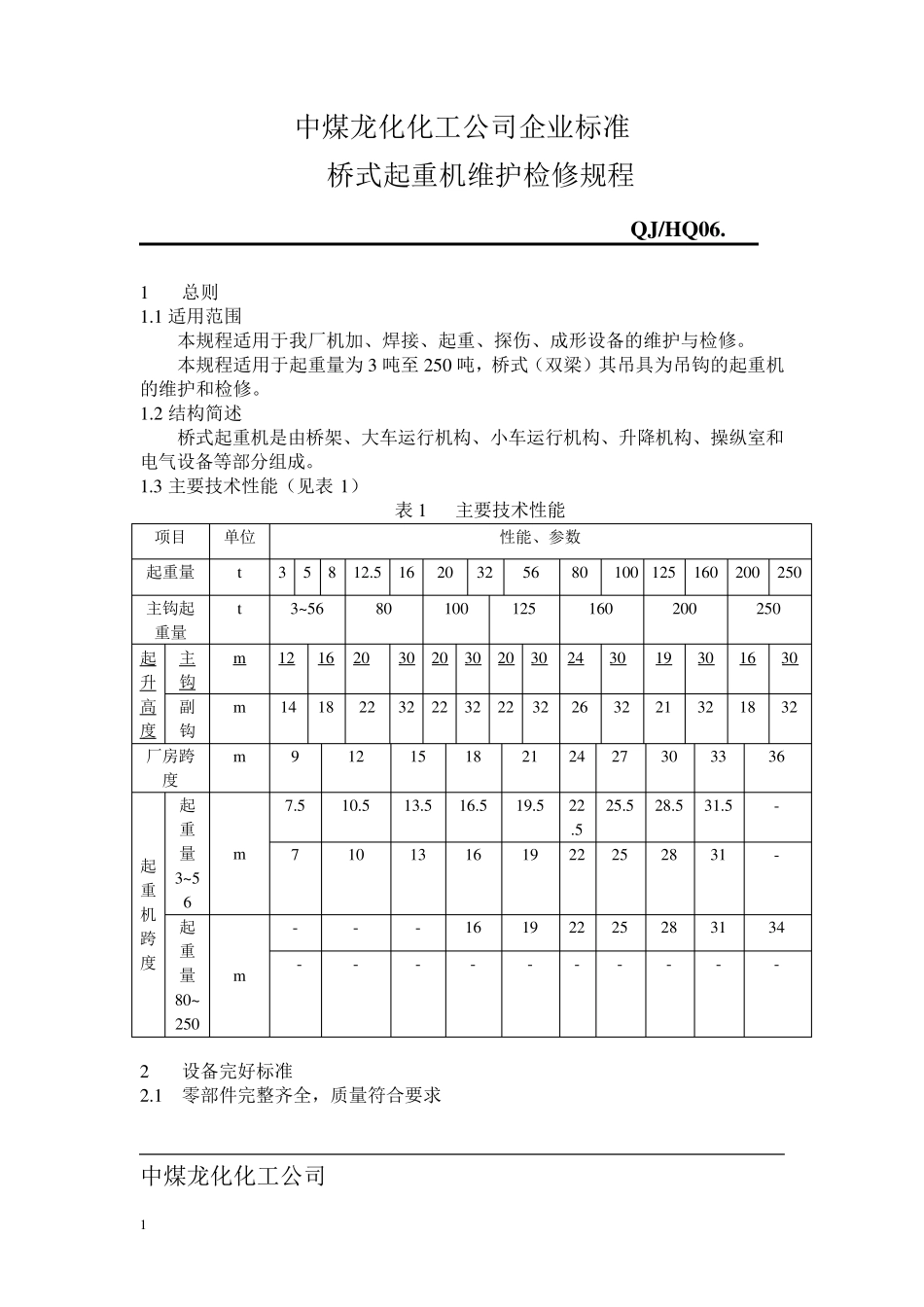

1 中煤龙化化工公司企业标准 桥式起重机维护检修规程 Q J/HQ 06. 1 总则 1.1 适用范围 本规程适用于我厂机加、焊接、起重、探伤、成形设备的维护与检修。 本规程适用于起重量为 3 吨至 250 吨，桥式（双梁）其吊具为吊钩的起重机的维护和检修。 1.2 结构简述 桥式起重机是由桥架、大车运行机构、小车运行机构、升降机构、操纵室和电气设备等部分组成。 1.3 主要技术性能（见表 1） 表 1 主要技术性能 项目 单位 性能、参数 起重量 t 3 5 8 12.5 16 20 32 56 80 100 125 160 200 250 主钩起重量 t 3~ 56 80 100 125 160 200 250 起升高度 主钩 m 12 16 20 30 20 30 20 30 24 30 19 30 16 30 副钩 m 14 18 22 32 22 32 22 32 26 32 21 32 18 32 厂房跨度 m 9 12 15 18 21 24 27 30 33 36 起重机跨度 起重量3~ 56 m 7.5 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5 - 7 10 13 16 19 22 25 28 31 - 起重量80~250 m - - - 16 19 22 25 28 31 34 - - - - - - - - - - 2 设备完好标准 2.1 零部件完整齐全，质量符合要求 中煤龙化化工公司 2 Q J/HQ 06. 2.2.1 传动系统完整齐全。 2.2.1 钢丝绳符合使用技术要求。有下列情况之一者应当更换； a. 钢丝绳被烧坏或断一股。 b. 钢丝绳表面钢丝被腐蚀、磨损达钢丝绳直径的40%以上。 c. 受过死角拧扭，部分受压变形。 d. 钢丝绳在一个捻距内的断丝根数达表2 所列数据值时。 表2 一个捻距内断丝根数 钢丝绳结构 6×19+1 互捻制的 6×37+1 互捻制的 6×67+1 互捻制的 18×19+1 互捻制的 安全系数 6 以下 12 22 36 36 6 以上 14~16 26~30 38~40 38~40 2.1.3 吊钩、吊环符合使用技术要求。有下列情况者应当更换： a.表面由裂纹、破口。 b.危险断面及钩颈由永久变形。 c．挂绳处断面磨损超过原高度 10%。 d．吊钩衬套磨损超过原厚度的50%，心轴（销子）磨损超过其直径的3~5%。 2.1.4 滑轮、卷筒符合使用技术要求。有下列情况者应更换： a．轮辐板与轮缘有裂纹，卷筒的圆柱面有裂纹。 b．轴磨损达直径的3~5%，滑轮槽壁磨损达原厚度的20%，磨损壁达原厚度 15~20%。 2.1.5 制动装置齐全，能制住额定负荷的1.25 倍。 2.1.6 润滑装置齐全，效果良好。 2.1.7 电气装置齐全、有效；安全装置灵敏可靠。 2...
