桥架安装图全解

桥架安装图全解_第1页
1/21
桥架安装图全解_第2页
2/21
桥架安装图全解_第3页
3/21

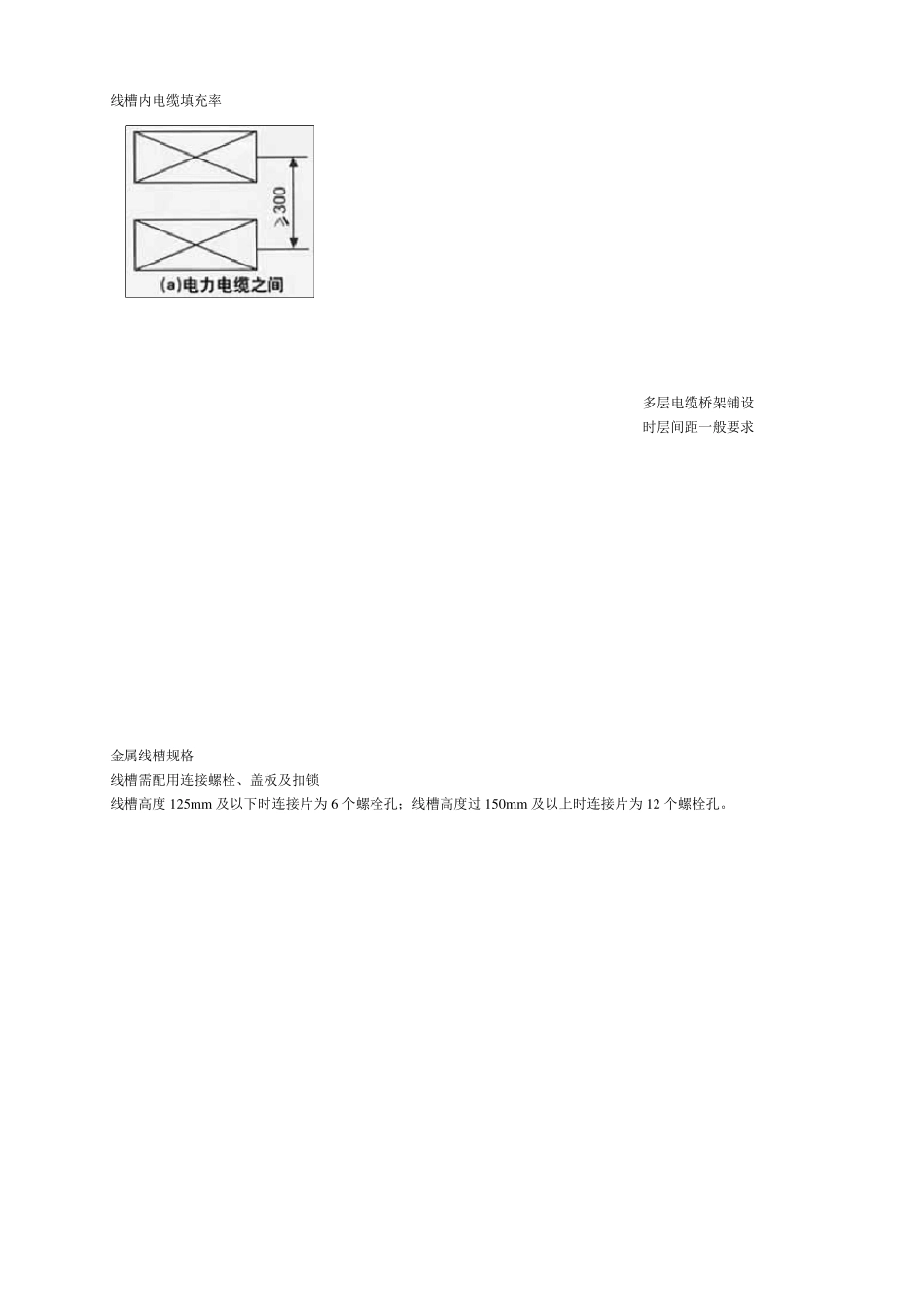

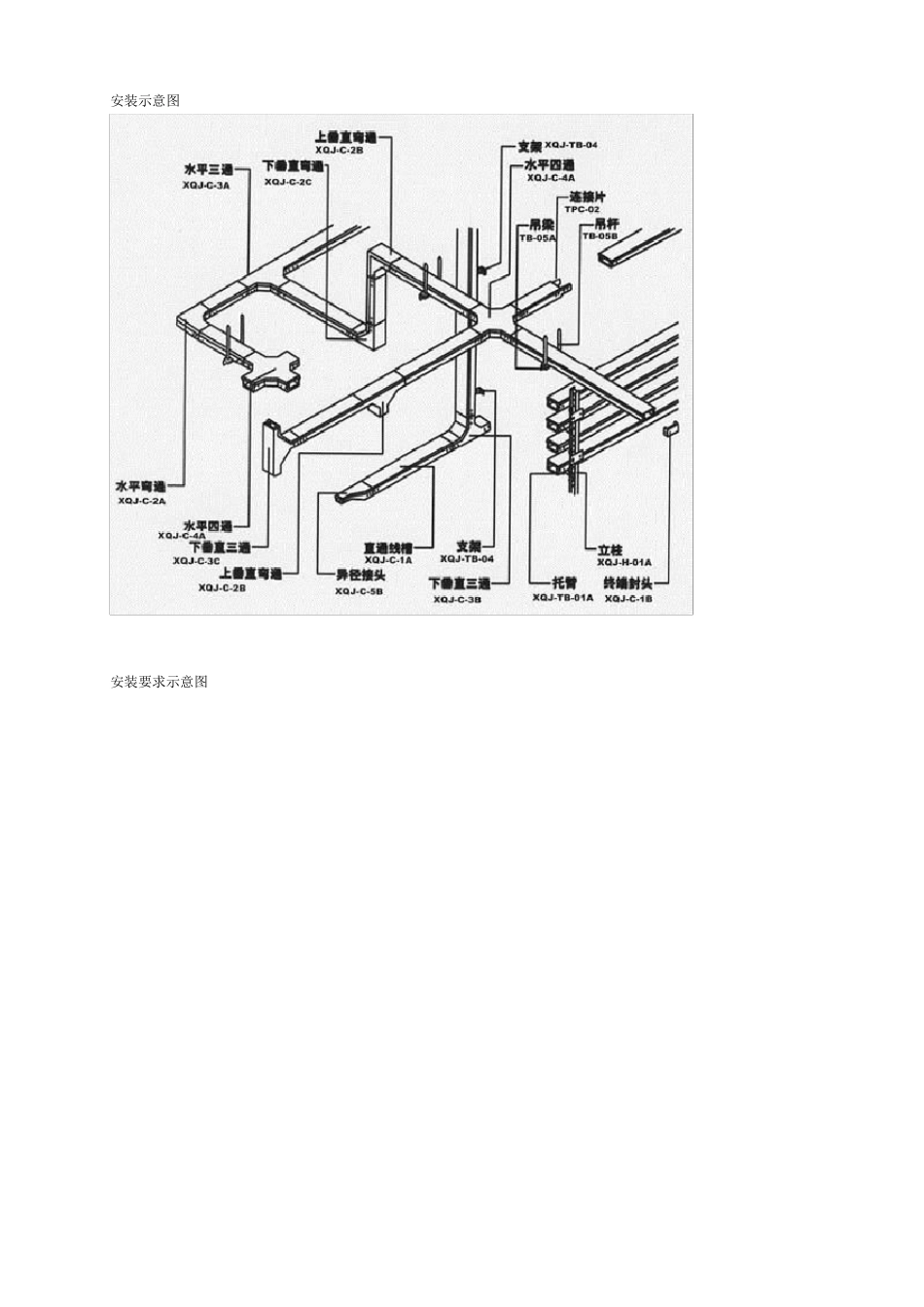

安装示意图 安装要求示意图 线槽内电缆填充率 多层电缆桥架铺设 时层间距一般要求 金属线槽规格 线槽需配用连接螺栓、盖板及扣锁 线槽高度 125m m 及以下时连接片为 6 个螺栓孔;线槽高度过 150m m 及以上时连接片为 12 个螺栓孔。 电缆桥架托臂安装方法 托臂在工字钢、角钢立柱上安装用 M10*50 螺栓连接固定。 托臂长度 B 由设计确定。 电缆桥架落地安装方法 支架要进行防腐处理。 电缆桥架延墙安装方法 线槽固定点间距,线槽宽100mm 以下式为1500mm,线槽宽150mm 以上时由工程设计确定。 线槽延楼板或延墙铺设,线槽宽150mm 以上时,应采用双螺栓固定。 电缆桥架吊装方法 托臂上度 B 由设计确定 电缆桥架垂直安装方法 电缆桥架延竖井安装方法 金属线槽垂直安装时电缆(线)固定支架安装方法 电缆桥架与配电盘连接方法 配电盘开口处要用橡胶条护口 电缆桥架配件安装方法: 镀锌电缆桥架用连接片接地,不可用跨接地线 电缆桥架穿楼板、穿墙防火安装方法 施工前将要封堵部位清理干净 钢丝网应刷防火涂料 防火枕应按顺序依次摆放整齐,防火枕与电缆之间 空隙不大于1 平方厘米 防火枕摆放厚度不小于24cm 防火枕规格为三种: I 型——320X120X25 II 型——160X120X25 III 型——160X75X25 组合式电缆托盘组装示意图 电缆托盘规格 有盖电缆桥架(槽宽 50 - 200mm) 无盖电缆桥架(槽宽 50 - 250mm) 有盖电缆桥架(槽宽 250 - 1000mm) 无盖电缆桥架(槽宽 300 - 1000mm) 宽 度 钢板厚度 高 度 宽 度 钢板厚度 高 度 有 盖 无 盖 有 盖 无 盖 50 1.0 50 12 400 1.5 100 20 100 1.0 50 12 500 1.5 150 20 150 1.0 75 12 600 2.0 150 20 200 1.0 75 12 700 2.0 150 20 250 1.5 100 12 800 2.0 150 20 300 1.5 100 20 1000 2.0 150 20 安装说明: 电缆托盘长度为2.44m,托盘开有孔洞,并采用热度锌处理。 无盖电缆托盘规格 适用线槽尺寸 尺 寸 A B C D 50 或以下 15 57 0.6 35 100 或以下 15 57 1 35 150 或以下 25 58 3 35 有盖电缆托盘规格 电缆梯架引线装置示意图 电缆桥架壁装方法(二) 安 装 说 明 电缆桥架沿墙安装时,现将U 形槽钢用膨胀螺栓固定在墙上,在用夹板或托架固定桥架。 电缆桥架固定点间距为 1.5 -2m。 电缆应固定在桥架或托盘上,电缆侧装时...
