桥架规格厚度

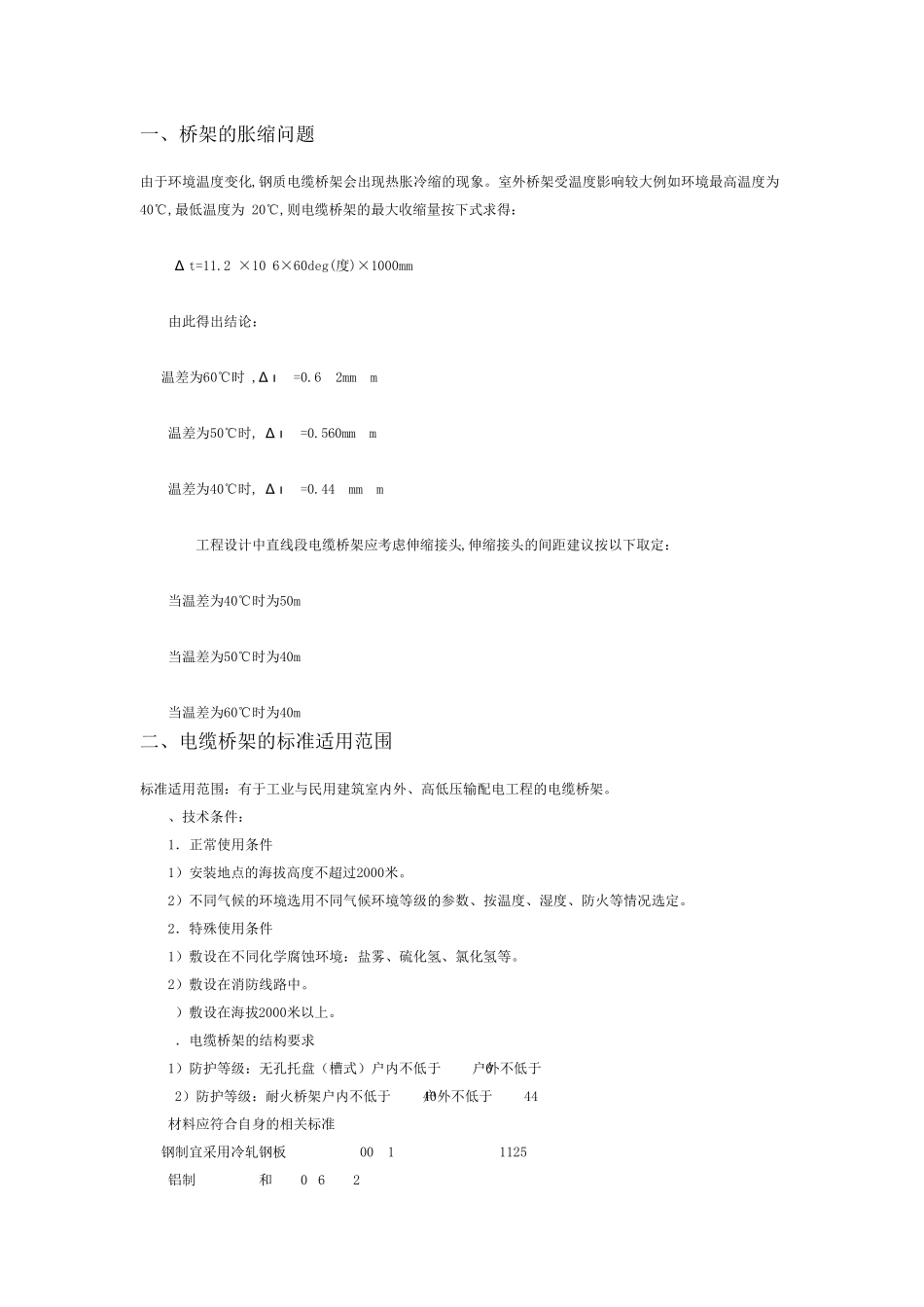

一、桥架的胀缩问题: 由于环境温度变化,钢质电缆桥架会出现热胀冷缩的现象。室外桥架受温度影响较大例如环境最高温度为 40℃,最低温度为-20℃,则电缆桥架的最大收缩量按下式求得： Δ t=11.2 ³10-6³60deg(度)³1000mm 由此得出结论： 温差为60℃时 ,Δ ι =0.672mm/m 温差为50℃时, Δ ι =0.560mm/m 温差为40℃时, Δ ι =0.448mm/m 工程设计中直线段电缆桥架应考虑伸缩接头,伸缩接头的间距建议按以下取定： 当温差为40℃时为50m; 当温差为50℃时为40m; 当温差为60℃时为40m; 二、电缆桥架的标准适用范围 标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。 A、技术条件： 1．正常使用条件 1）安装地点的海拔高度不超过2000米。 2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。 2．特殊使用条件 1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。 2）敷设在消防线路中。 3）敷设在海拔2000米以上。 3．电缆桥架的结构要求 1）防护等级：无孔托盘（槽式）户内不低于IP30户外不低于IP33 2）防护等级：耐火桥架户内不低于IP40户外不低于IP44 材料应符合自身的相关 标准 钢制 宜 采 用冷轧 钢板 GB/T700-1988 GB/T11253 铝 制 GB/T3880和 GB/6892 玻 璃 钢 GB/T15568 耐 火 桥 架 GB8624-1997中 B 级 3） 常 用 规 格 高 40 50 60 80 100 150 200 宽 60 80 100 150 200 250 300 400 500 600 800 1000 1200 4） 板 材 厚 度 钢 制 桥 架 允 许 最 小 板 厚 ： 宽 B 允 许 最 小 板 厚 & B＜ 100 1.0 100≤ B＜ 150 1.2 150≤ B＜ 400 1.5 400≤ B＜ 800 2.0 800≤ B＜ 1000 2.5 1000≤ B≤ 1200 3.0 连 接 片 的 厚 度 至 少 按 桥 架 同 等 板 厚 选 用 也 可 选 厚 一 个 等 级 盖 板 的 板 厚 可 以 按 桥 架 的 厚 度 选 低 一 个 等 级 5） 直 通 的 长 度 ： L=2000 L=3000 L=4000 L=6000 L=8000 B、 桥 架 检 验 1． 依 据 企 业 标 准 对 桥 架 检 验 2． 检 验 程 序 及 检 测 方 法 1） 外 观 ： 桥 架 镀 、 涂 表 面 应 符 合 表 2规 定 、 检 测 方 法 、 目 测 法 2） 外 形 ： 两 对 边 应 平 行 ， 两...
