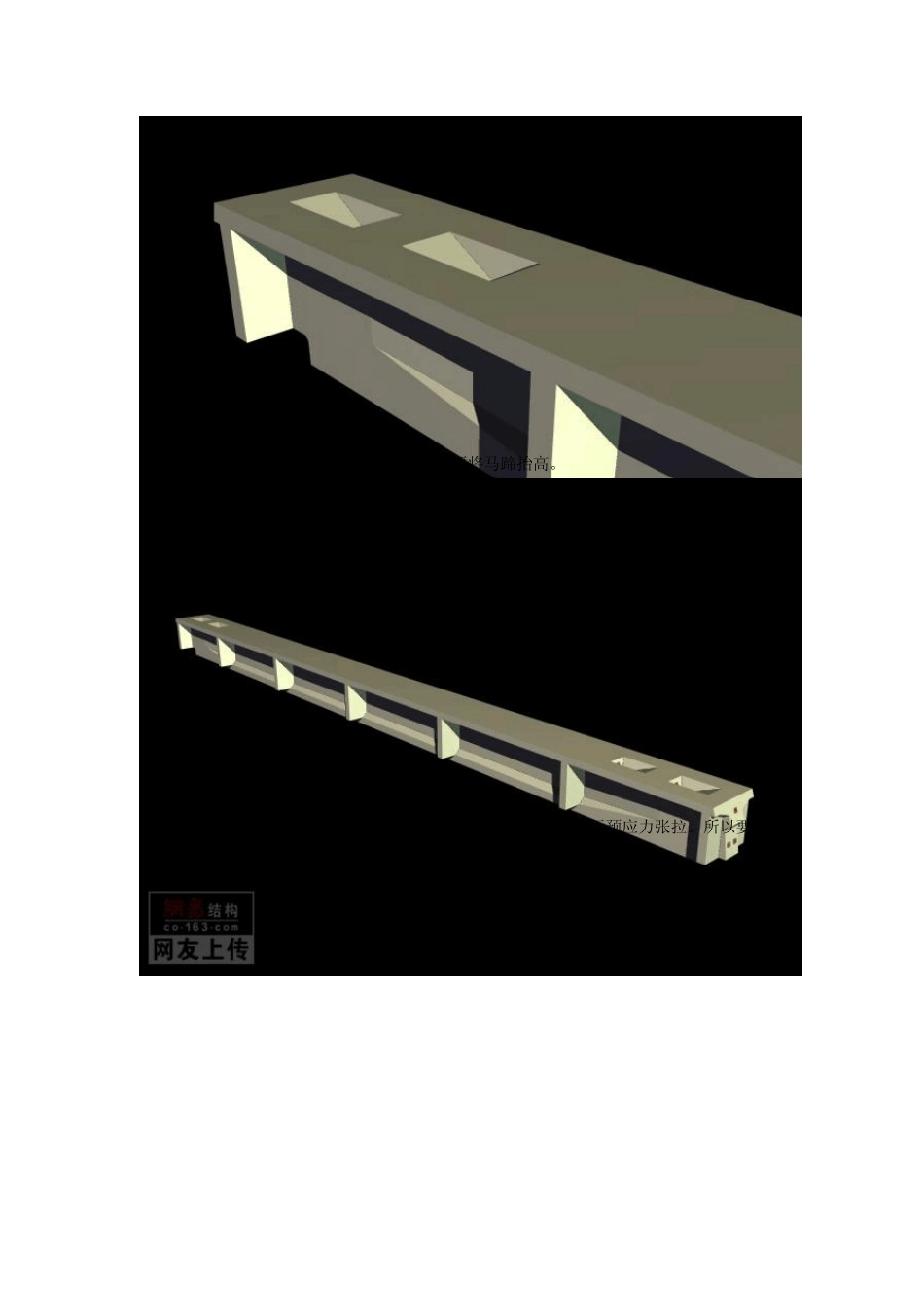

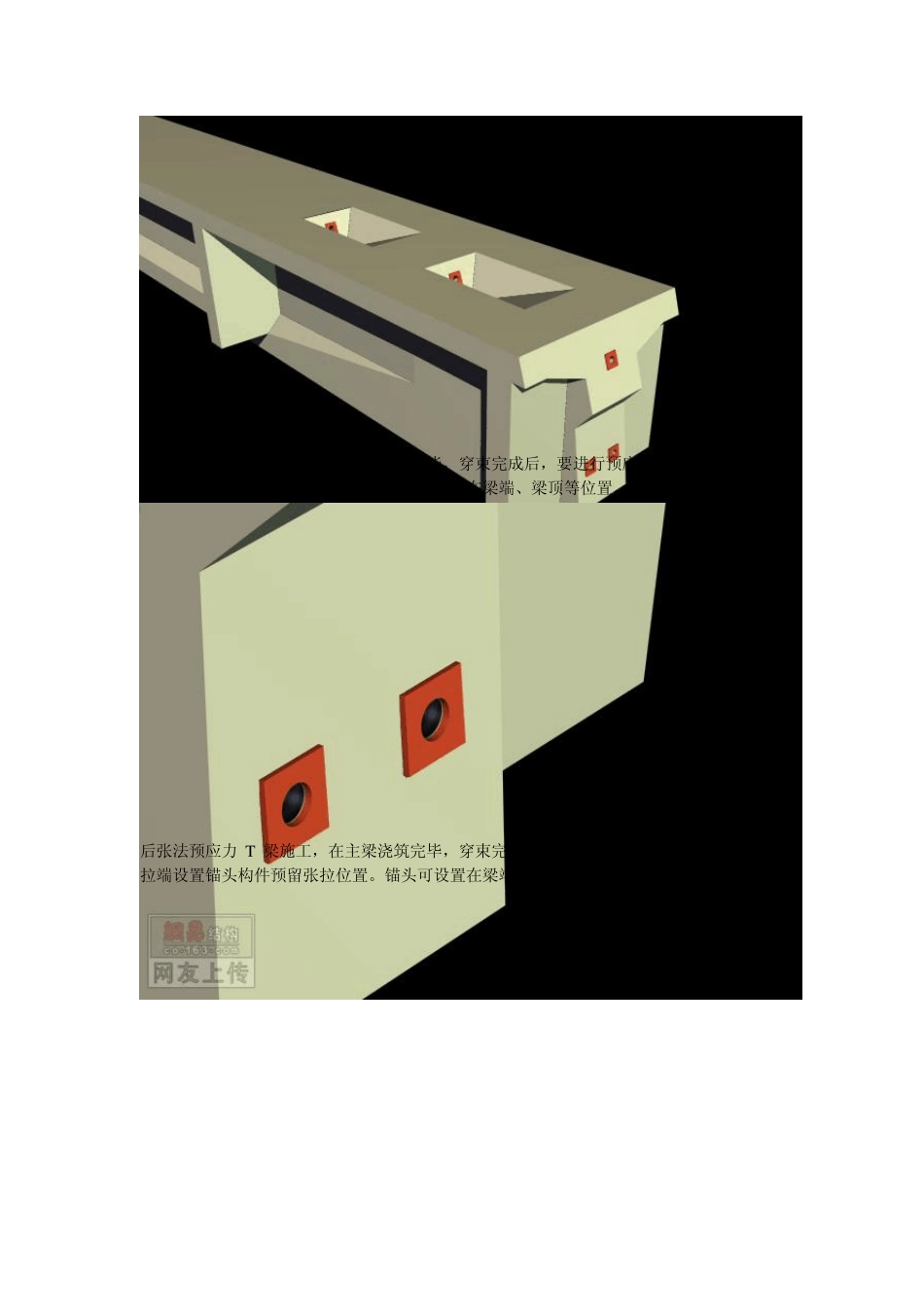

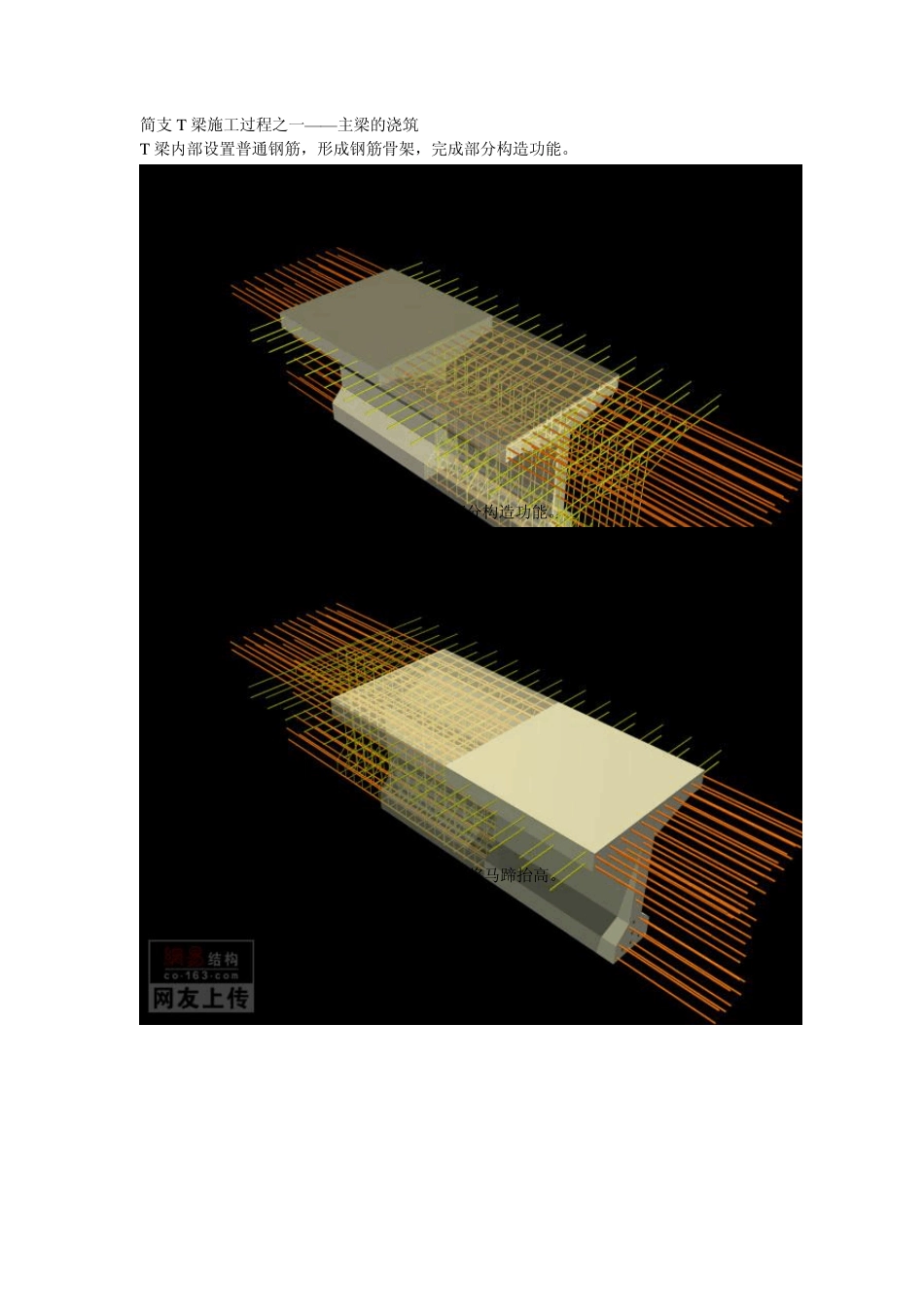

简支T 梁施工过程之一——主梁的浇筑 T 梁内部设置普通钢筋，形成钢筋骨架，完成部分构造功能。 梁内部设置普通钢筋，形成钢筋骨架，完成部分构造功能。 在 T 梁两端，为适应内部预应力束的抬高，要将马蹄抬高。 在T 梁两端，为适应内部预应力束的抬高，要将马蹄抬高。 后张法预应力T梁施工，在主梁浇筑完毕，穿束完成后，要进行预应力张拉。所以要在张拉端设置锚头构件预留张拉位置。锚头可设置在梁端、梁顶等位置。 后张法预应力T梁施工，在主梁浇筑完毕，穿束完成后，要进行预应力张拉。所以要在张拉端设置锚头构件预留张拉位置。锚头可设置在梁端、梁顶等位置。 后张法预应力T梁施工，在主梁浇筑完毕，穿束完成后，要进行预应力张拉。所以要在张拉端设置锚头构件预留张拉位置。锚头可设置在梁端、梁顶等位置。 多数T 梁在梁内部设置通长的预应力钢束。 由于梁的两端剪力较大，所以要将预应力钢束在两端抬起。这和钢筋混凝土梁很相似。 由于梁的两端剪力较大，所以要将预应力钢束在两端抬起。这和钢筋混凝土梁很相似。 预应力钢束要套波纹管，在锚头处要加锚垫板，以克服由于局部受力所引起的应力集中。 预应力钢束要套波纹管，在锚头处要加锚垫板，以克服由于局部受力所引起的应力集中。 T 梁施工过程之二——穿束 简支T 梁施工过程之二——穿束 预应力筋穿入孔道的方法有先穿束法和后穿束法两种。先穿束法即在浇注混凝土之前穿束。这种穿束法较省力，但束端保护不当易生锈。后穿束法即在混凝土浇筑之后穿束。穿束可在混凝土养护期内进行，不占工期，便于用通孔器或高压水通孔，穿束后及时张拉，易于防锈，但穿束较为费力。后穿束法可用人工穿束、卷扬机穿束和穿束机穿束。穿束前应全面检查孔道是否完整无缺 T 梁施工过程之二——穿束 T 梁施工过程之二——穿束 T 梁施工过程之二——穿束 T 梁施工过程之二——穿束 T 梁施工过程之二——穿束 T 梁施工过程之二——穿束 T 梁施工过程之二——穿束 T 梁施工过程之二——穿束 T 梁施工过程之三——张拉 预应力T 梁一般采用后张法（先浇筑混凝土，后张拉预应力钢筋）。后张法是利用构件自身作为加力台座进行预应力筋的张拉，并用锚夹具将张拉完毕的预应力筋锚固在构件的两端，再在预应力筋的管道内压入水泥浆，使预应力筋与混凝土粘结成整体。后张法主要是靠锚夹具来传递和保持预加应力的。 预应力筋张拉时的混凝土强度直接影响构件的安全度、锚固区...
