桥梁基础知识讲义

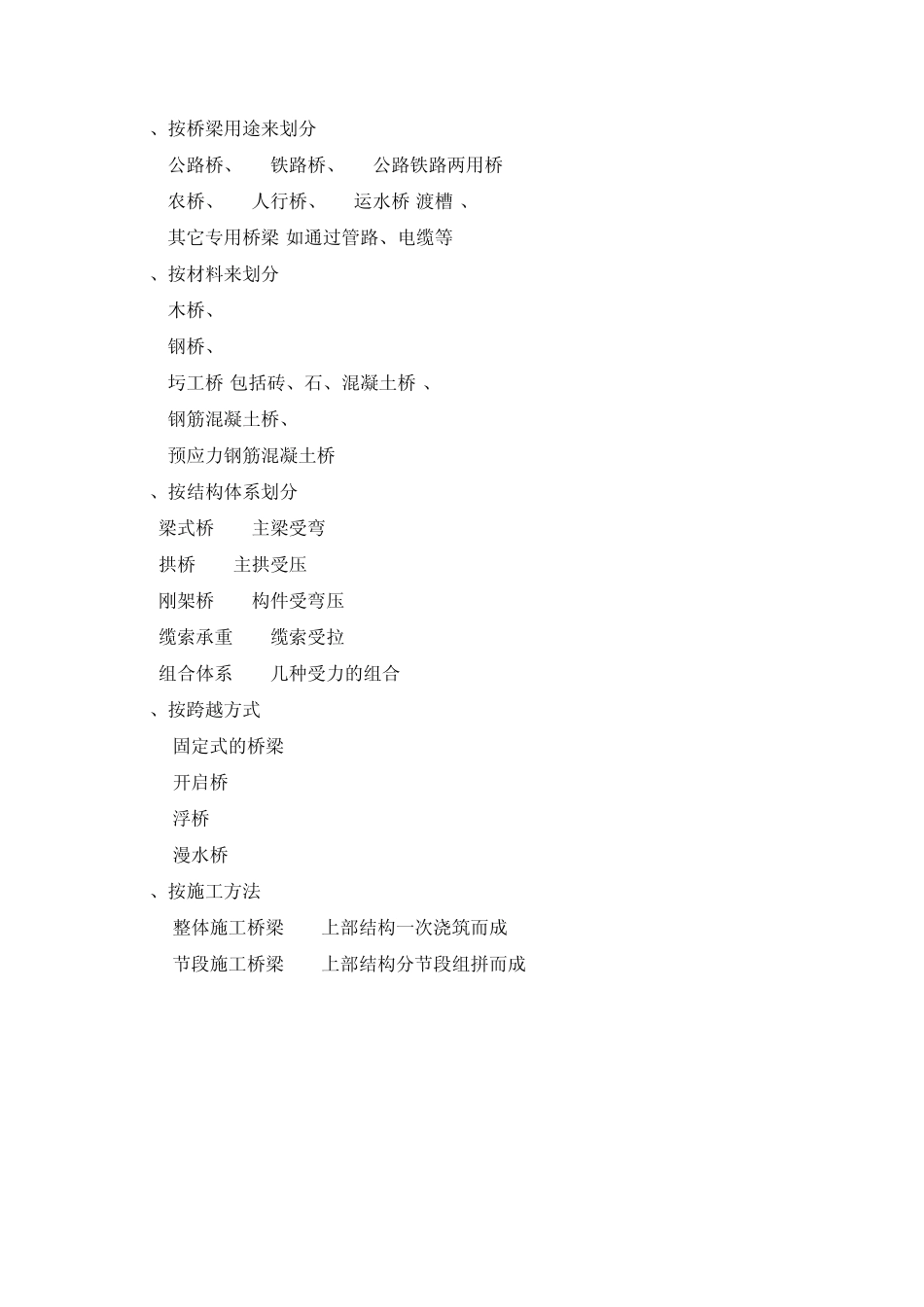

桥梁工程基础知识一、桥梁的组成从传递荷载功能划分：• 桥跨结构（上部结构）– 是线路遇到障碍（如河流、山谷或其它线路等）而中断时，跨越这类障碍的结构物，它直接承担使用荷载。• 桥墩、桥台、支座（下部结构）– 是支撑桥跨结构的建筑物– 将上部结构的荷载传递到基础中去– 挡住路堤的土，防止路堤滑塌– 保证桥梁的温差伸缩• 基础– 将桥梁结构的反力传递到地基常用名词：• 桥梁全长：（对梁式桥而言）桥梁两个桥台侧墙或八字尾端间的距离 L（无桥台的桥梁为桥面系行车道长度）；• 桥梁总长：两桥台台背间前缘间距离 L1；• 计算跨径：桥跨结构两支点间的距离 l;• 总跨径：各孔净跨径的总和；• 净跨径：（对梁式桥而言）设计洪水位线上相邻两桥墩（或桥台）的水平净距 l0• 建筑高度：桥面（或轨顶）对桥跨结构最低边缘的高度 h；• 桥下净空：设计洪水位或设计通航水位对桥跨结构最下缘的高差 H；桥梁附属设施：• 1、桥面铺装(或称行车道铺装)• 2、排水防水系统• 3、栏杆(或防撞栏杆)• 4、伸缩缝• 5、灯光照明二、桥梁的分类1、按跨径大小分类我国公路工程技术标准桥梁分类桥梁分类多孔跨经总长 L（m）单孔跨经 L0(m)特大桥L≥1000L0≥150大桥100≤L＜100040≤L0＜150中桥30＜L＜10020≤L0＜40小桥8≤L≤305≤L0＜20涵洞/L0＜5国际特大桥梁分类标准桥型跨经 L0(m)悬索桥＞1000斜拉桥＞500钢拱桥＞500混凝土拱桥＞3002、按桥面的位置划分上承式——构造简单、施工方便；视野好、建筑高度大下承式——建筑高度小、视野差中承式——兼有两者的特点3、按桥梁用途来划分公路桥、铁路桥、公路铁路两用桥农桥、人行桥、运水桥(渡槽)、其它专用桥梁(如通过管路、电缆等)4、按材料来划分木桥、钢桥、圬工桥(包括砖、石、混凝土桥)、钢筋混凝土桥、预应力钢筋混凝土桥5、按结构体系划分梁式桥——主梁受弯拱桥——主拱受压刚架桥——构件受弯压缆索承重——缆索受拉组合体系——几种受力的组合6、按跨越方式固定式的桥梁开启桥浮桥漫水桥7、按施工方法整体施工桥梁——上部结构一次浇筑而成节段施工桥梁——上部结构分节段组拼而成三、桥梁墩台第一节、桥梁墩台类型与构造一、概述组成墩台帽墩台身基础承受荷载上部结构竖向力水平力弯矩地震力风力流水压力等二、桥墩的类型与构造构造实体墩空心墩柱式墩框架墩等受力刚性墩柔性墩按截面形式分矩形圆形园端形尖端形1、实体墩实体桥墩由一个实体结构组成，按...
