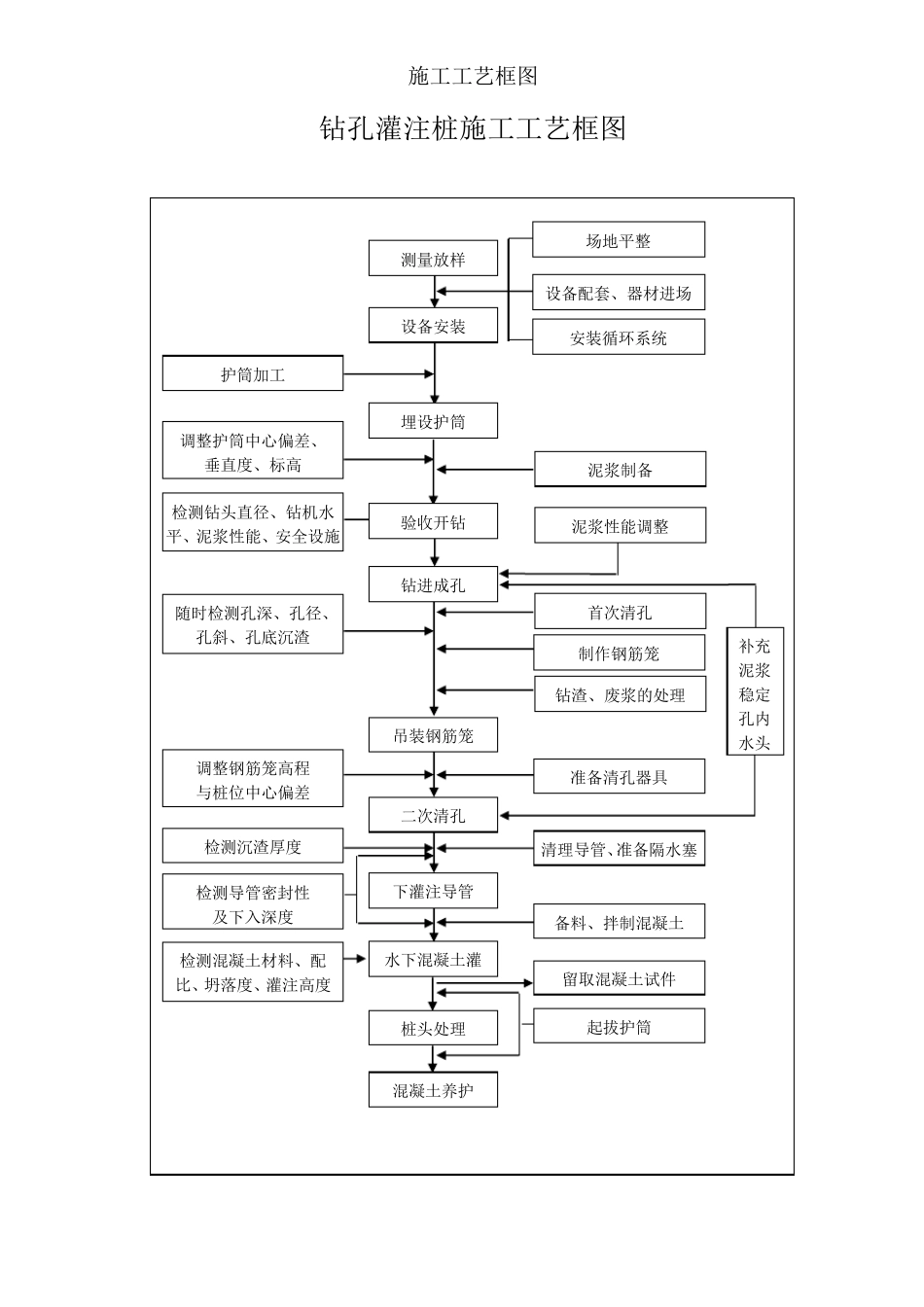

施工工艺框图 钻孔灌注桩施工工艺框图 测量放样 设备安装 埋设护筒 验收开钻 钻进成孔 吊装钢筋笼 二次清孔 下灌注导管 水下混凝土灌桩头处理 混凝土养护 补充泥浆稳定孔内水头 护筒加工 调整护筒中心偏差、 垂直度、标高 检测钻头直径、钻机水平、泥浆性能、安全设施 随时检测孔深、孔径、 孔斜、孔底沉渣 调整钢筋笼高程 与桩位中心偏差 检测沉渣厚度 检测导管密封性 及下入深度 检测混凝土材料、配比、坍落度、灌注高度 场地平整 设备配套、器材进场 安装循环系统 泥浆性能调整 首次清孔 制作钢筋笼 钻渣、废浆的处理 准备清孔器具 清理导管、准备隔水塞 备料、拌制混凝土 留取混凝土试件 起拔护筒 泥浆制备 施工工艺框图 钻孔灌注桩施工工艺框图 平整场地 桩位放样 埋设护筒 钻机就位 钻 进 现场检查 制作护筒 钻孔记录 清 孔 成孔检查 钢筋笼制作 安设钢筋笼 密封试验 安设导管 导管制作 砼运输 灌注水下砼 灌注记录 拔除护筒 钻机移位 破桩头 桩 检 砼拌制 试块制作 试块检测 施工工艺框图 测地基承载力 钢筋砼桥台扩大基础施工工艺框图 砼拌合、运输 原材料认可 砼配合比设计 工程师检测 Y N 钢筋加工 测量放样 基坑开挖 浇注砼 养 生 拆 模 工程师检测 Y N 基础回填 钢筋绑扎 支模板 工程师检测 Y N 试 压 试块制作 模板加工 施工工艺框图 钢套箱拼装工艺框图 修平桩顶预埋构件 拼装上纵梁 拼装下纵梁并穿入吊杆 下 横 梁 安装套箱侧板和对拉螺杆 拼装临时上下横梁和手拉葫芦 拆除部分钻孔平台 套箱下沉到位 安放上横梁 拆除上下临时横梁 调整套箱位置并固定 安装砼底板 浇筑封底砼 养护、抽水 调整套箱 凿 桩 头 扎 钢 筋 砼 浇 筑 养护、拆除 施工工艺框图 承台施工工艺框图 安装扁担梁 胶条黄油密封 测桩头标高、中心 封闭进水口 模板加固 护筒上焊接牛腿 连接钢吊带 底侧模预制 切割多余护筒 检查侧模防水 布置散热管 拆除固定平台 搭设承台承托梁 焊接钢立柱缀板 拼组底侧模 焊接护筒四周密封带 灌注水下砼 埋设内支撑与拉杆 凿除桩头 抽干水处置 绑扎钢筋 灌注承台砼 预埋接茬钢筋和铁件 砼 养 生 施工工艺框图 钢筋砼墩台身施工工艺框图 钢筋加工 测量放样 钢筋绑扎 支模板 浇注砼 养 生 拆 模 钢筋认可 工程师检测 Y N 交 验 砼拌合、运输 原材...
