桥梁工程满堂脚手架专项施工方案

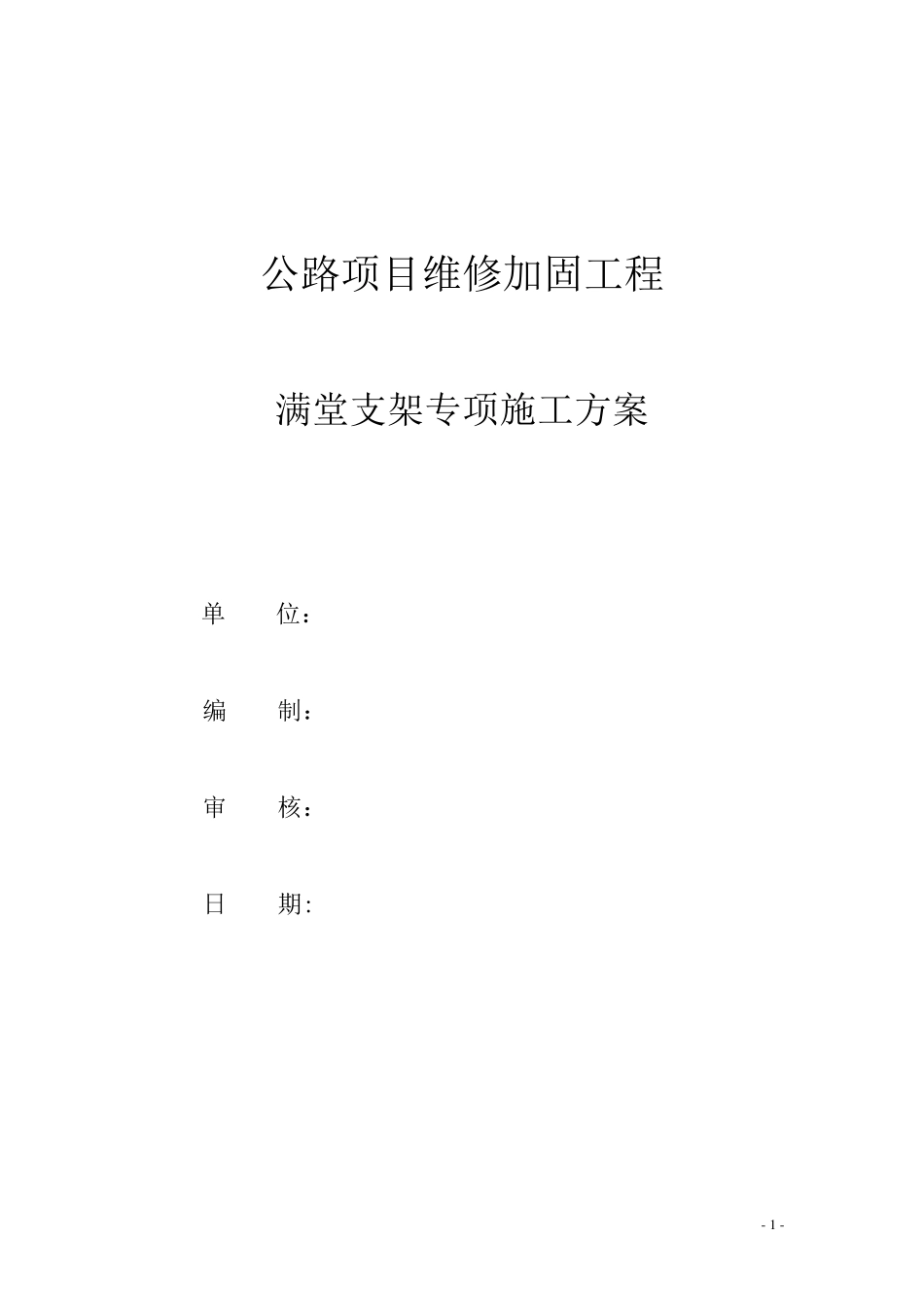

桥梁工程满堂脚手架专项施工方案_第1页
1/24

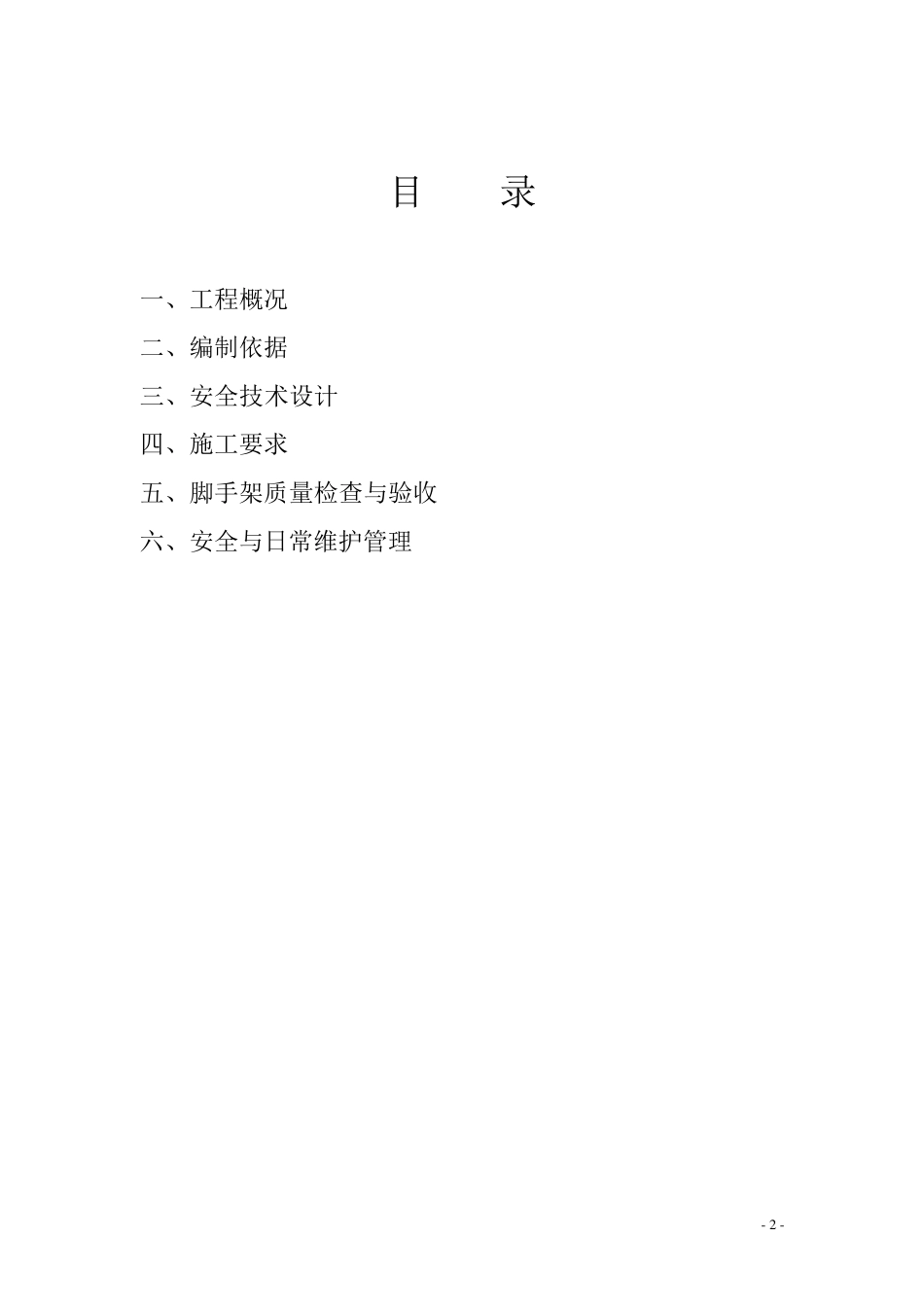

桥梁工程满堂脚手架专项施工方案_第2页
2/24

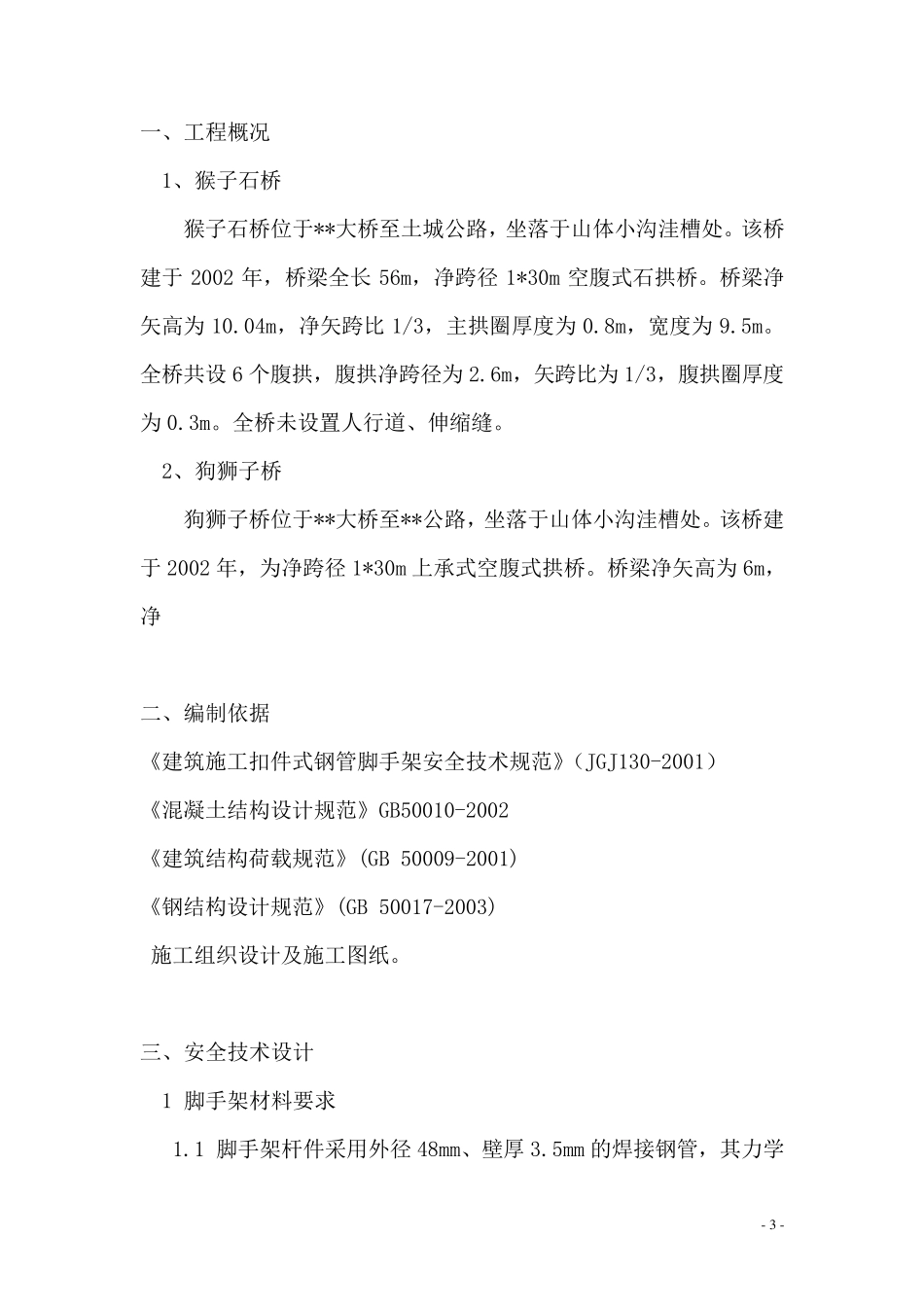

桥梁工程满堂脚手架专项施工方案_第3页
3/24
- 1 - 公路项目维修加固工程 满堂支架专项施工方案 单 位: 编 制: 审 核: 日 期: - 2 - 目 录 一、工程概况 二、编制依据 三、安全技术设计 四、施工要求 五、脚手架质量检查与验收 六、安全与日常维护管理 - 3 - 一、工程概况 1、猴子石桥 猴子石桥位于**大桥至土城公路,坐落于山体小沟洼槽处。该桥建于 2002 年,桥梁全长 56m,净跨径 1*30m 空腹式石拱桥。桥梁净矢高为 10.04m,净矢跨比 1/3,主拱圈厚度为 0.8m,宽度为 9.5m。全桥共设 6 个腹拱,腹拱净跨径为 2.6m,矢跨比为 1/3,腹拱圈厚度为 0.3m。全桥未设置人行道、伸缩缝。 2、狗狮子桥 狗狮子桥位于**大桥至**公路,坐落于山体小沟洼槽处。该桥建于 2002 年,为净跨径 1*30m 上承式空腹式拱桥。桥梁净矢高为 6m,净 二、编制依据 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001) 《混凝土结构设计规范》GB50010-2002 《建筑结构荷载规范》(GB 50009-2001) 《钢结构设计规范》(GB 50017-2003) 施工组织设计及施工图纸。 三、安全技术设计 1 脚手架材料要求 1.1 脚手架杆件采用外径 48mm、壁厚 3.5mm 的焊接钢管,其力学 - 4 - 性能应符合国家现行标准《碳素结构钢》GBT700 中Q235A 钢的规定,用于立杆、大横杆、斜杆的钢管长度为 4-6 米,小横杆、拉结杆2.1-2.3米,使用的钢管不得有弯曲、变形、开焊、裂纹等缺陷,并涂有防锈漆作防腐处理,不合格的钢管决不允许使用。 1.2 扣件使用生产厂家合格的产品,并持有产品合格证,扣件锻铸铁的技术性能符合《钢管脚手架》GB15831-1995 规定的要求,对使用的扣件要全数进行检查,不得有气孔、砂眼、裂纹、滑丝等缺陷。扣件与钢管的贴合面要严格整形,保证与钢管扣紧的接触良好,扣件夹紧钢管时,开口处的最小距离不小于5mm,扣件的活动部位转动灵活,旋转扣件的两旋转面间隙要小于1mm,扣件螺栓的拧紧力距达60N.M 时扣件不得破坏。 1.3 木脚手板的选用必须严格,脚手板材质坚硬,不腐烂,横向裂纹不得大于四分之一板宽,脚手板宽一般为 200~300mm,厚度不小于50mm。脚手板端部(80mm~100mm 处)用铁皮或铁丝扎紧 2-3 圈。 2 满堂脚手架施工 措 施 结合本 工 程 结构形式 、实 际 施工 特 点 ,采 用满堂脚手架模 板支 撑体 系 来 满足 梁 、板的施工 。 2.1 基 本 要求 2.1.1 搭 设 地 面应平 整且 ...
