桥梁工程监理实施细则

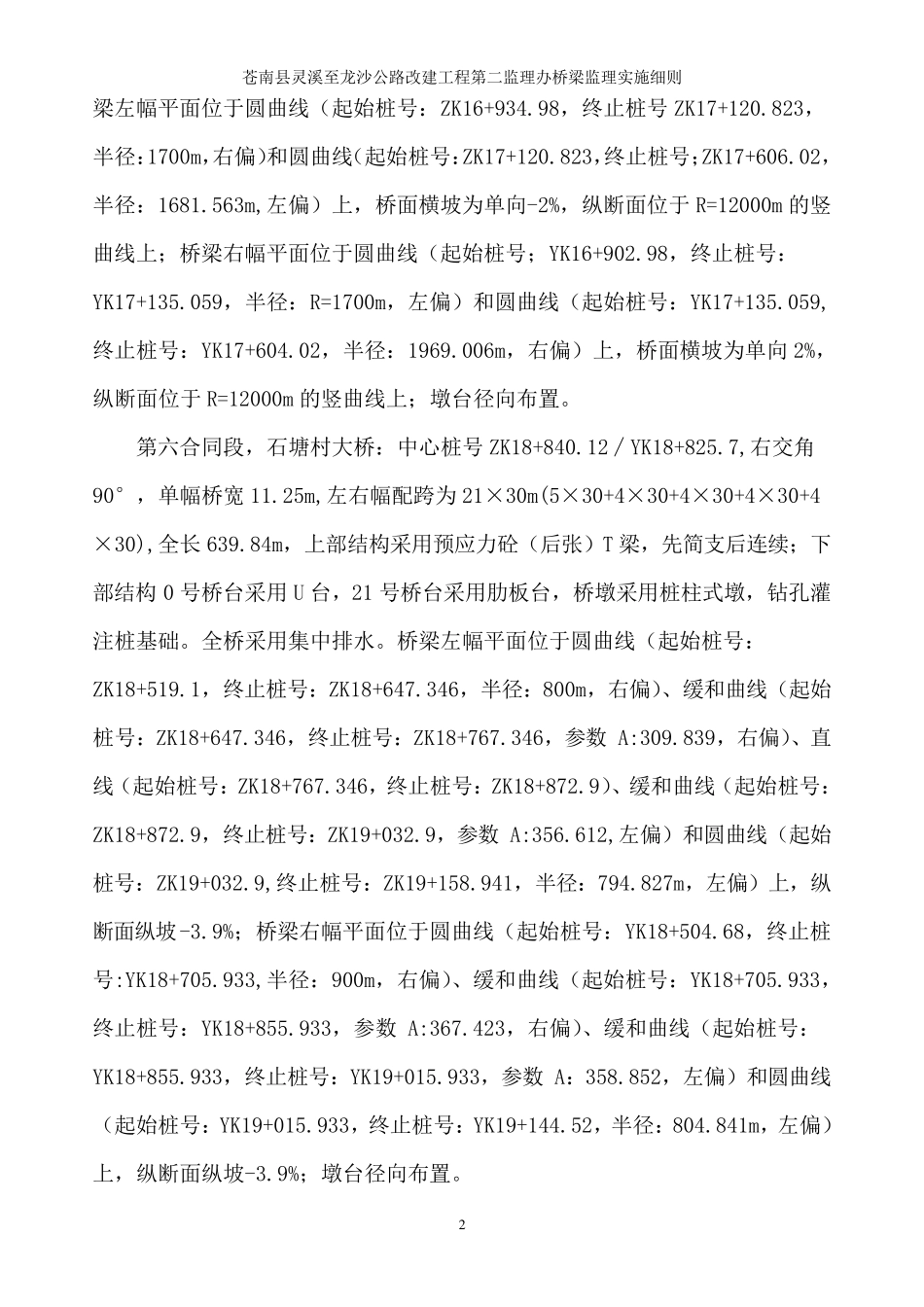

苍南县灵溪至龙沙公路改建工程第二监理办桥梁监理实施细则 1 一、桥梁概述； 本总监办下辖三个施工标，共有桥梁3.5 座；第四合同段；东溪2 号桥，中心桩号ZK13+584／YK13+500,右交角135°，单幅桥宽 11.25m,左幅配跨为 2×16m,右幅配跨为 3×16m ，全长左幅 38.04m，右幅 52.94m。上部结构采用预应力砼简支桥面连续空心板梁（后张法）;左幅 0 号桥台采用 U 台，右幅 0 号桥台采用肋台，左幅 2 号桥台采用 U 台，右幅 3 号桥台采用柱式台，桥墩用桩柱式墩。钻孔灌注桩基础，本桥跨东溪。全桥采用集中排水。桥梁左幅平面位于R=743.901m 的右偏圆曲线上，桥面横坡为双向 2%，纵断面位于 R=33760.59m的竖曲线上；桥梁右幅平面位于 R=660m 的右偏圆曲线上，桥面横坡为双向 2%，纵断面位于 R=29508.8m 的竖曲线上。 第五合同段；瓢瓜谭桥：中心桩号YK16+670, 右交角90°，采用半路半桥设计，右幅路基设置桥梁，单幅桥宽 10.25m，配跨为 5×30m，全长 160.54 米。上部结构采用预应力砼（后张）T 梁，先简支后连续，右幅 0 号及三号桥台采用 U 台，桥墩采用桩柱式墩，，钻孔灌注桩基础。全桥采用集中排水，桥梁右幅平面位于直线（起始桩号：K16+591.48,终止桩号：K16+659.763）和曲线（起始桩号：K16+659.763，终止桩号：K16+748.5，半径：1700m,右偏）上，桥面横坡为单向 2%，纵断面纵坡-2.26%；墩台径向布置。 石塘水库大桥：中心桩号ZK17+270／YK17+253, 右交角90°，单幅桥宽10.25m，左幅配跨 5 联：5×30+4×30+4×30+4×30+5×30，右幅配跨 5 联：5×30+4×30+4×30+5×30+5×30，全长左幅 671.04m; ，右幅 701.04m。上部结构采用预应力砼（后张）T 梁，先简支后连续，下部结构桥台采用 U 台，桥墩采用桩柱式墩，钻孔灌注桩基础，桥梁跨越石塘水库，全桥采用集中排水。桥苍南县灵溪至龙沙公路改建工程第二监理办桥梁监理实施细则 2 梁左幅平面位于圆曲线（起始桩号：ZK16+934.98，终止桩号ZK17+120.823，半径：1700m，右偏）和圆曲线（起始桩号：ZK17+120.823，终止桩号；ZK17+606.02，半径：1681.563m,左偏）上，桥面横坡为单向-2%，纵断面位于R=12000m 的竖曲线上；桥梁右幅平面位于圆曲线（起始桩号；YK16+902.98，终止桩号：YK17+135.059，半径：R=1700m，左偏）和圆曲线（起始桩号：YK17+135.059,终止桩号：YK17+604.02，半径：1969.006m，右偏）上，桥面横坡为单向2%，纵断面位于R=...
