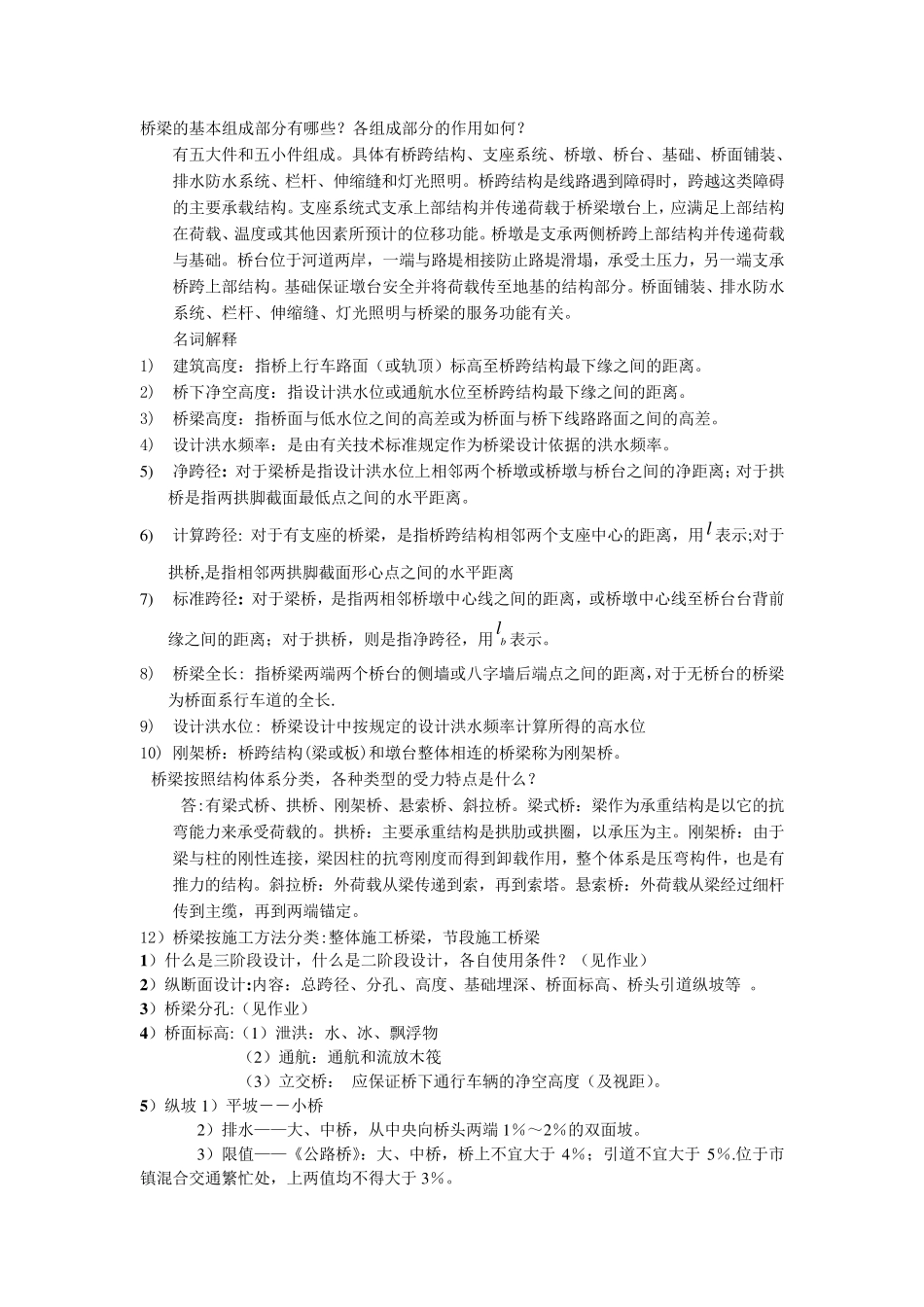

桥 梁 的 基 本 组 成 部 分 有 哪 些
各 组 成 部 分 的 作 用 如 何
有 五 大 件 和 五 小 件 组 成
具 体 有 桥 跨 结 构 、 支 座 系 统 、 桥 墩 、 桥 台 、 基 础 、 桥 面 铺 装 、排 水 防 水 系 统 、 栏 杆 、 伸 缩 缝 和 灯 光 照 明
桥 跨 结 构 是 线 路 遇 到 障 碍 时 ， 跨 越 这 类 障 碍的 主 要 承 载 结 构
支 座 系 统 式 支 承 上 部 结 构 并 传 递 荷 载 于 桥 梁 墩 台 上 ， 应 满 足 上 部 结 构在 荷 载 、 温 度 或 其 他 因 素 所 预 计 的 位 移 功 能
桥 墩 是 支 承 两 侧 桥 跨 上 部 结 构 并 传 递 荷 载与 基 础
桥 台 位 于 河 道 两 岸 ， 一 端 与 路 堤 相 接 防 止 路 堤 滑 塌 ， 承 受 土 压 力 ， 另 一 端 支 承桥 跨 上 部 结 构
基 础 保 证 墩 台 安 全 并 将 荷 载 传 至 地 基 的 结 构 部 分
桥 面 铺 装 、 排 水 防 水系 统 、 栏 杆 、 伸 缩 缝 、 灯 光 照 明 与 桥 梁 的 服 务 功 能 有 关
名 词 解 释 1) 建 筑 高度 ：指桥 上 行车路 面 （或 轨顶）标高至 桥 跨 结 构 最下缘之间的 距离
2) 桥 下净空高度 ：指设计 洪水 位 或 通航水 位 至 桥 跨 结 构 最下缘之间的 距离
3) 桥 梁 高度 ：指桥 面 与 低水 位 之间的 高差或 为桥 面 与 桥 下线 路 路 面 之间的 高差
4) 设计 洪水 频率：是 由有 关 技术标准规定作 为桥 梁 设计 依据的 洪水 频率
5) 净跨 径: 对于 梁 桥 是 指设计 洪水 位 上 相 邻两 个桥 墩 或
