桥梁工程课程设计完整

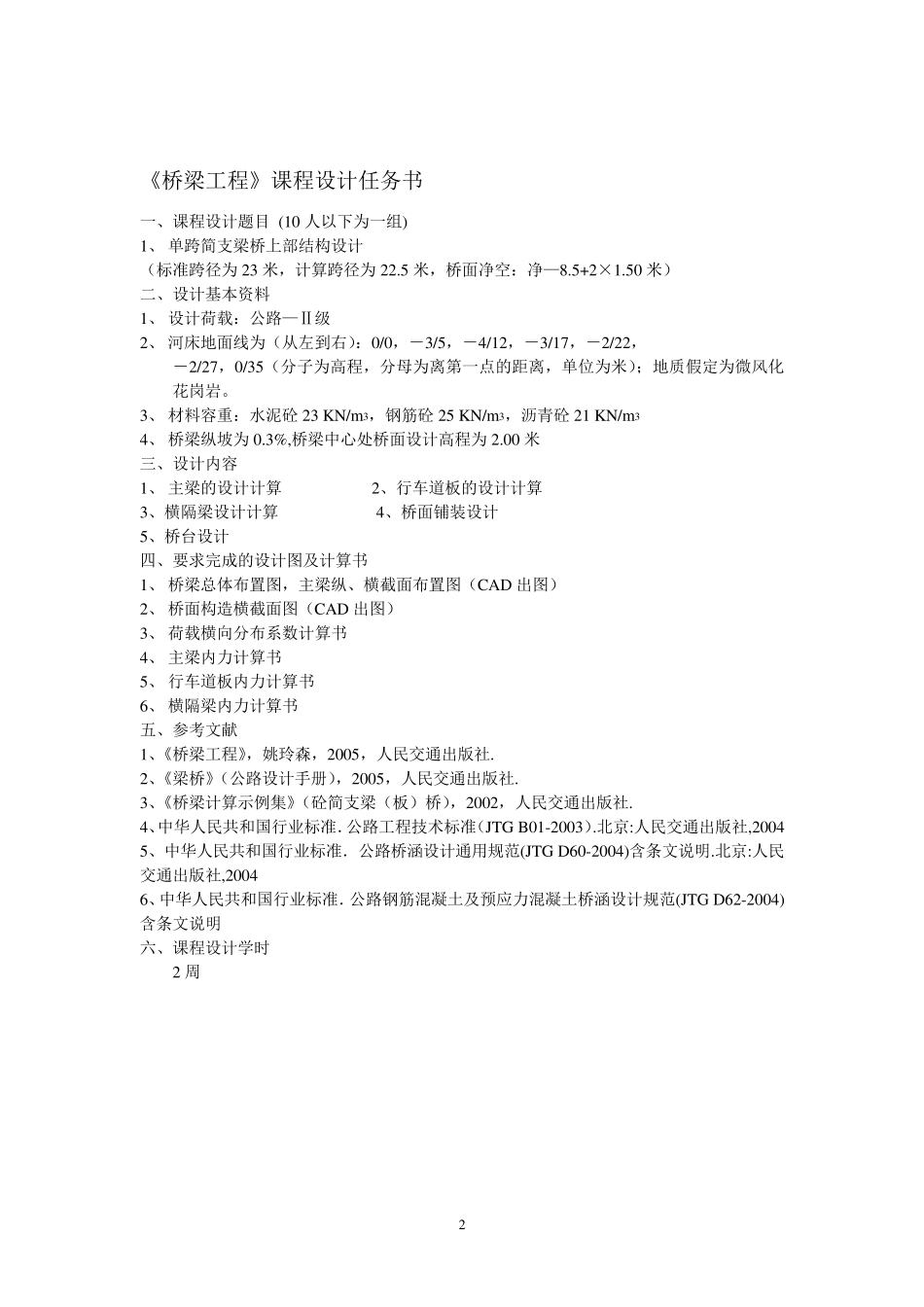

目录 《桥梁工程》课程设计任务书---------------------------------------------2 桥梁设计说明------------------------------------------------------------------3 计算书---------------------------------------------------------------------------4 参考文献-----------------------------------------------------------------------2 5 评语-----------------------------------------------------------------------------2 6 桥梁总体布置图--------------------------------------------------------------2 7 主梁纵、横截面布置图-----------------------------------------------------2 8 桥面构造横截面图-----------------------------------------------------------2 9 2 《桥梁工程》课程设计任务书 一、课程设计题目 (10 人以下为一组) 1、 单跨简支梁桥上部结构设计 （标准跨径为23 米，计算跨径为22.5 米，桥面净空：净—8.5+2×1.50 米） 二、设计基本资料 1、 设计荷载：公路—Ⅱ级 2、 河床地面线为（从左到右）：0/0，－3/5，－4/12，－3/17，－2/22， －2/27，0/35（分子为高程，分母为离第一点的距离，单位为米）；地质假定为微风化花岗岩。 3、 材料容重：水泥砼 23 KN/m 3，钢筋砼 25 KN/m 3，沥青砼 21 KN/m 3 4、 桥梁纵坡为0.3%,桥梁中心处桥面设计高程为2.00 米 三、设计内容 1、 主梁的设计计算 2、行车道板的设计计算 3、横隔梁设计计算 4、桥面铺装设计 5、桥台设计 四、要求完成的设计图及计算书 1、 桥梁总体布置图，主梁纵、横截面布置图（CAD 出图） 2、 桥面构造横截面图（CAD 出图） 3、 荷载横向分布系数计算书 4、 主梁内力计算书 5、 行车道板内力计算书 6、 横隔梁内力计算书 五、参考文献 1、《桥梁工程》，姚玲森，2005，人民交通出版社. 2、《梁桥》（公路设计手册），2005，人民交通出版社. 3、《桥梁计算示例集》（砼简支梁（板）桥），2002，人民交通出版社. 4、中华人民共和国行业标准．公路工程技术标准（JTG B01-2003）.北京:人民交通出版社,2004 5、中华人民共和国行业标准．公路桥涵设计通用规范(JTG D60-2004)含条文说明.北京:人民交通出版社,2004 6、中华人民共和国行业标准．公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG D62-2004)含条文说明 六、课程设计学时 2 周 3 桥梁设计说明 桥梁...
