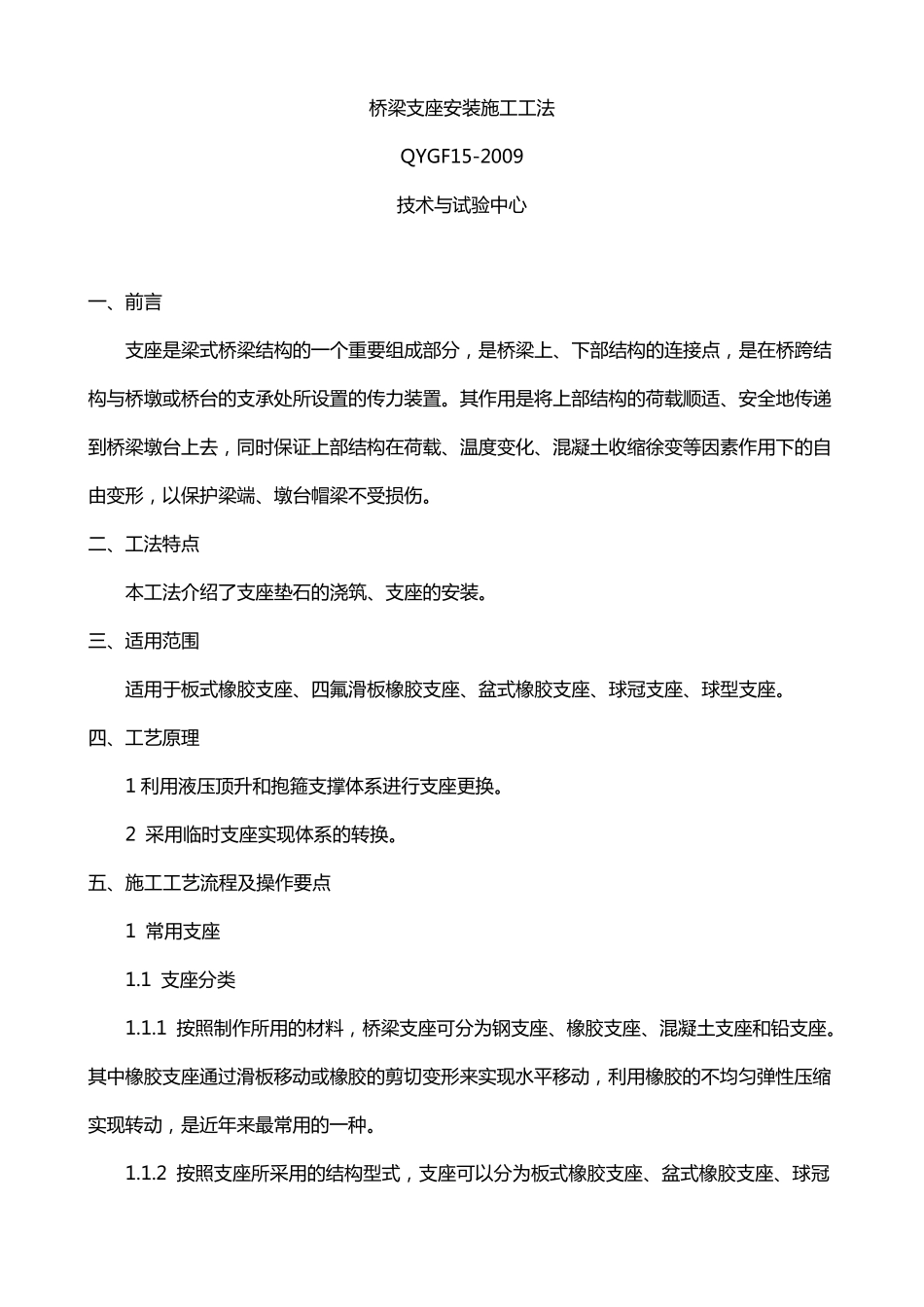

桥 梁 支 座 安 装 施 工 工 法 QYGF15-2009 技 术 与 试 验 中 心 一 、前言 支 座 是梁 式桥 梁 结构的一 个重要组成部分，是桥 梁 上、下部结构的连接点，是在桥 跨结构与 桥 墩或桥 台的支 承处所设置的传力装 置。其作用是将上部结构的荷载顺适、安 全地传递到桥 梁 墩台上去，同时保证上部结构在荷载、温度变化、混凝土收缩徐变等因素作用下的自由变形，以保护梁 端、墩台帽梁 不受损伤。 二、工 法 特点 本工 法 介绍了支 座 垫石的浇筑、支 座 的安 装 。 三、适用范围 适用于板式橡胶支 座 、四氟滑板橡胶支 座 、盆式橡胶支 座 、球冠支 座 、球型支 座 。 四、工 艺原理 1 利用液压顶升和抱箍支 撑体 系 进 行 支 座 更 换 。 2 采 用临 时支 座 实 现 体 系 的转 换 。 五 、施 工 工 艺流 程 及 操 作要点 1 常 用支 座 1.1 支 座 分类 1.1.1 按 照 制 作所用的材 料 ，桥 梁 支 座 可 分为 钢 支 座 、橡胶支 座 、混凝土支 座 和铅 支 座 。其中 橡胶支 座 通 过 滑板移 动 或橡胶的剪 切 变形来 实 现 水 平 移 动 ，利用橡胶的不均 匀 弹 性 压缩实 现 转 动 ，是近 年 来 最 常 用的一 种 。 1.1.2 按 照 支 座 所采 用的结构型式，支 座 可 以分为 板式橡胶支 座 、盆式橡胶支 座 、球冠圆 板 式 橡 胶 支 座 及 减 震 支 座 等 。 1.1.3 按 接 触 形 式 可 分 为 面 支 座 ， 如 板 式 橡 胶 支 座 ； 线 支 座 ， 如 弧 形 钢 板 支 座 。 上 支 座为 平 板 ， 下 支 座 为 弧 形 钢 板 ； 点 支 座 ， 如 球 面 支 座 。 将 支 座 上 、下 两部分 的接 触 面 分 别做成曲率半径相同的凸、凹的球 面 支 座 。 2 支 承垫石 2.1 支 承垫石的平 面 尺寸大小应能承受上 部构造荷载为 宜， 一般长度与宽度应比橡 胶 支座 大10cm左右。 2.2 垫石高度应大于6cm， 以保证梁底到墩台顶面 有足够的空间高度， 用来安放千斤顶，供支 座 调换使用。 2.3 支 承垫石内应布设钢 筋网片， 竖向钢 筋应与墩台内钢 筋相连接 。 浇注垫石的砼标号应不低于C30号或不低于设计标号， 垫石砼顶面 应预先用水平 尺校准， 力求平 整而...
