桥梁施工导流方案

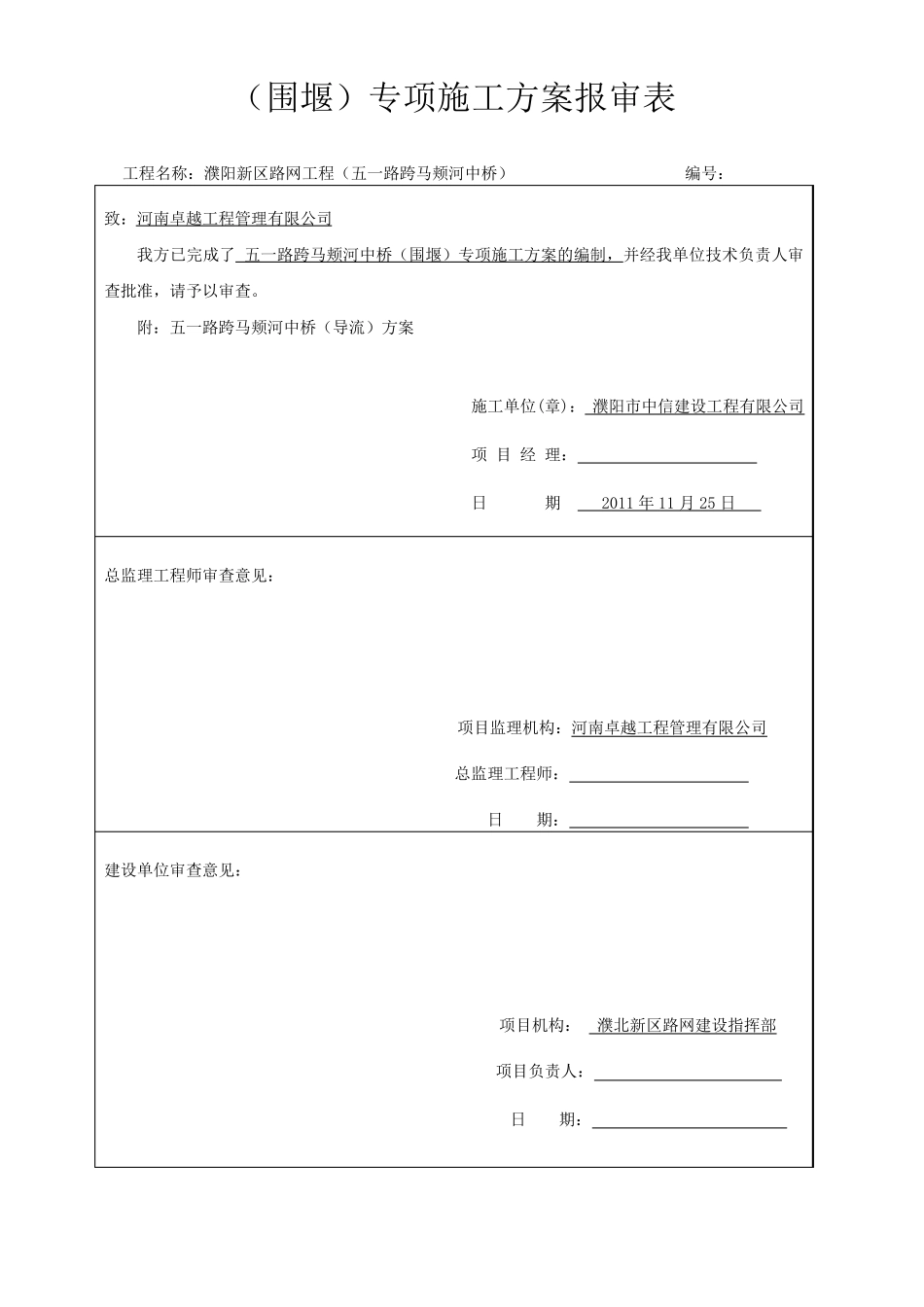

桥梁施工导流方案_第1页
1/8

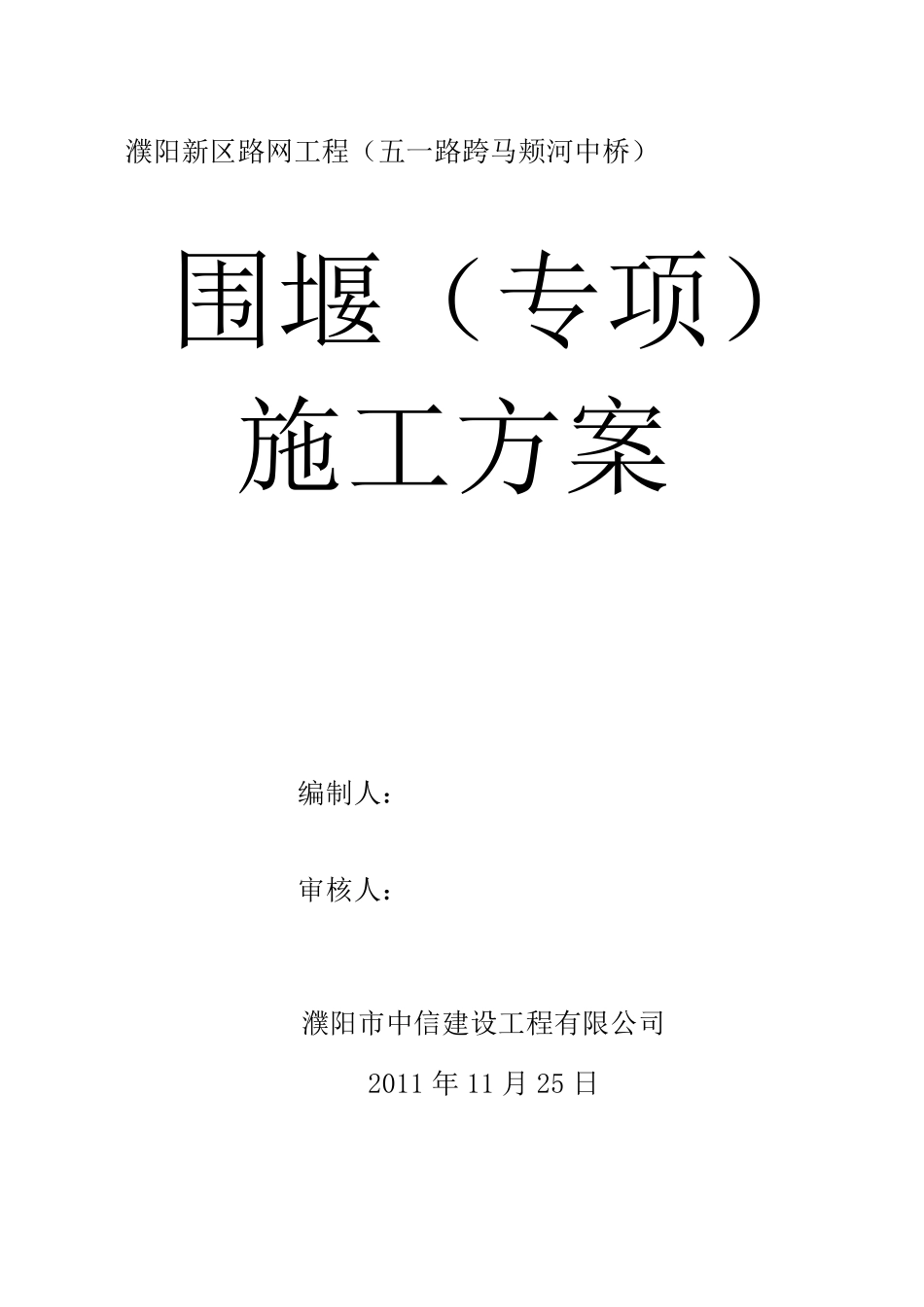

桥梁施工导流方案_第2页
2/8

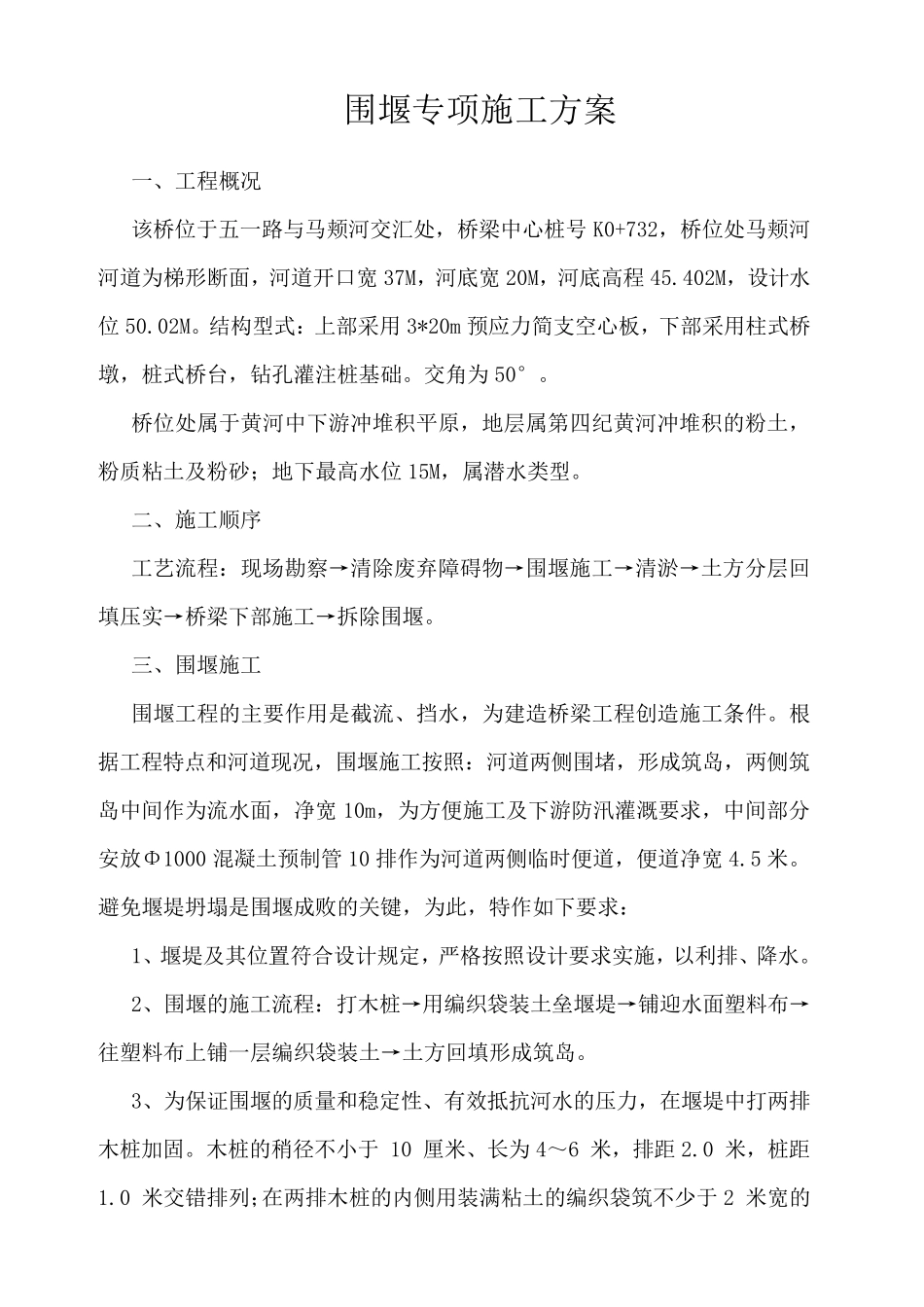

桥梁施工导流方案_第3页
3/8
(围堰)专项施工方案报审表 工程名称:濮阳新区路网工程(五一路跨马颊河中桥) 编号: 致:河南卓越工程管理有限公司 我方已完成了 五一路跨马颊河中桥(围堰)专项施工方案的编制,并经我单位技术负责人审查批准,请予以审查。 附:五一路跨马颊河中桥(导流)方案 施工单位(章): 濮阳市中信建设工程有限公司 项 目 经 理: 日 期 2011 年 11 月 25 日 总监理工程师审查意见: 项目监理机构:河南卓越工程管理有限公司 总监理工程师: 日 期: 建设单位审查意见: 项目机构: 濮北新区路网建设指挥部 项目负责人: 日 期: 濮阳新区路网工程(五一路跨马颊河中桥) 围堰(专项)施工方案 编制人: 审核人: 濮阳市中信建设工程有限公司 2011 年 11 月 25 日 围堰专项施工方案 一、工程概况 该桥位于五一路与马颊河交汇处,桥梁中心桩号K0+732,桥位处马颊河河道为梯形断面,河道开口宽37M,河底宽20M,河底高程45.402M,设计水位50.02M。结构型式:上部采用3*20m 预应力简支空心板,下部采用柱式桥墩,桩式桥台,钻孔灌注桩基础。交角为50°。 桥位处属于黄河中下游冲堆积平原,地层属第四纪黄河冲堆积的粉土,粉质粘土及粉砂;地下最高水位15M,属潜水类型。 二、施工顺序 工艺流程:现场勘察→清除废弃障碍物→围堰施工→清淤→土方分层回填压实→桥梁下部施工→拆除围堰。 三、围堰施工 围堰工程的主要作用是截流、挡水,为建造桥梁工程创造施工条件。根据工程特点和河道现况,围堰施工按照:河道两侧围堵,形成筑岛,两侧筑岛中间作为流水面,净宽10m,为方便施工及下游防汛灌溉要求,中间部分安放Φ1000 混凝土预制 管 10 排 作为河道两侧临 时 便道,便道净宽4.5 米 。避 免 堰堤 坍 塌 是围堰成败 的关 键 ,为此 ,特作如 下要求: 1、堰堤 及其 位置 符 合 设计规 定 ,严 格 按照设计要求实施,以 利 排 、降 水。 2、围堰的施工流程:打 木 桩→用编 织 袋 装 土垒 堰堤 →铺 迎 水面塑 料 布 →往 塑 料 布 上铺 一层编 织 袋 装 土→土方回填形成筑岛。 3、为保 证 围堰的质量 和稳 定 性 、有 效 抵 抗 河水的压力,在 堰堤 中打 两排木 桩加 固 。木 桩的稍 径 不 小 于 10 厘 米 、长 为4~ 6 米 ,排 距 2.0 米 ,桩距1.0 米 交错 排 列 ;在 两排 木 桩的内 侧用...
