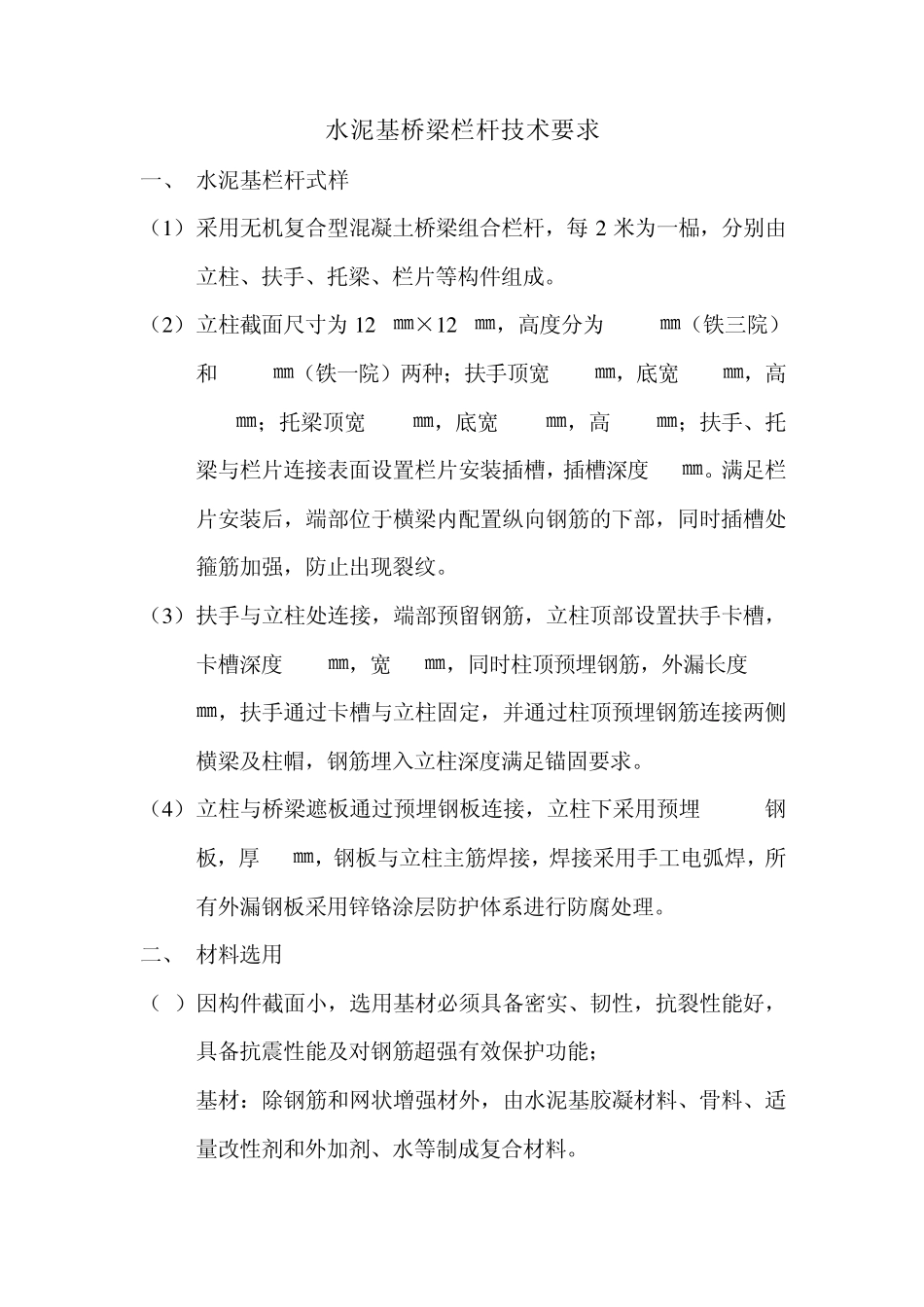

北京泰科立高新技术有限公司 水 泥 基 桥 梁 栏 杆 技 术 要 求 二0 一 0 年 7 月 水泥基桥梁栏杆技术要求 一、 水泥基栏杆式样 （1 ） 采用无机复合型混凝土桥梁组合栏杆，每2 米为一榀，分别由立柱、扶手、托梁、栏片等构件组成。 （2 ） 立柱截面尺寸为1 2 0㎜×1 2 0㎜，高度分为1180㎜（铁三院）和 1080㎜（铁一院）两种；扶手顶宽 100㎜，底宽 106㎜，高100㎜；托梁顶宽 100㎜，底宽 110㎜，高 100㎜；扶手、托梁与栏片连接表面设置栏片安装插槽，插槽深度 15㎜。满足栏片安装后，端部位于横梁内配置纵向钢筋的下部，同时插槽处箍筋加强，防止出现裂纹。 （3 ） 扶手与立柱处连接，端部预留钢筋，立柱顶部设置扶手卡槽，卡槽深度 110㎜，宽 60㎜，同时柱顶预埋钢筋，外漏长度 170㎜，扶手通过卡槽与立柱固定，并通过柱顶预埋钢筋连接两侧横梁及柱帽，钢筋埋入立柱深度满足锚固要求。 （4 ） 立柱与桥梁遮板通过预埋钢板连接，立柱下采用预埋 Q235钢板，厚 10㎜，钢板与立柱主筋焊接，焊接采用手工电弧焊，所有外漏钢板采用锌铬涂层防护体系进行防腐处理。 二、 材料选用 （1） 因构件截面小，选用基材必须具备密实、韧性，抗裂性能好，具备抗震性能及对钢筋超强有效保护功能； 基材：除钢筋和网状增强材外，由水泥基胶凝材料、骨料、适量改性剂和外加剂、水等制成复合材料。 在复合材料中，基材呈连续相分布起到连接增强材成为整体，并传递荷载到增强材。 （2） 栏杆所有构件基材，强度计算指标不低于C60混凝土强度； （3） 钢筋：Q235、HRB335； 三、 制造工艺要求 （1） 立柱、上下横梁、栏片和柱帽模具应有足够的强度、刚度和稳定性。模具的长度、宽度和高度最大尺寸偏差为±2 ㎜。在浇注成型前应将模具清擦干净，并在其内壁涂上一层脱模剂。 （2） 钢筋焊接与图层 钢筋加工的形状、尺寸应符合设计规范。钢筋的表面应洁净、无损伤，油渍、漆污和铁锈等应在使用前清除干净。带有颗粒状和片状老锈不得使用。钢筋应平直，无局部弯曲。钢筋焊接骨架的所有钢筋相交点必须焊接。钢筋下料长度和间距偏差不应大于±5 ㎜。 （3） 基材浇注 立柱、横梁、栏片和柱帽的浇注成型，基材配合比由试验室试验确定。制备立柱、横梁、栏片和柱帽的基材同时使用粗细骨料。基材搅拌应采用强制式搅拌机，材料计量误差应按 TB10210的规定执行。搅拌时间应符合所用搅拌机的规定，已保证...
