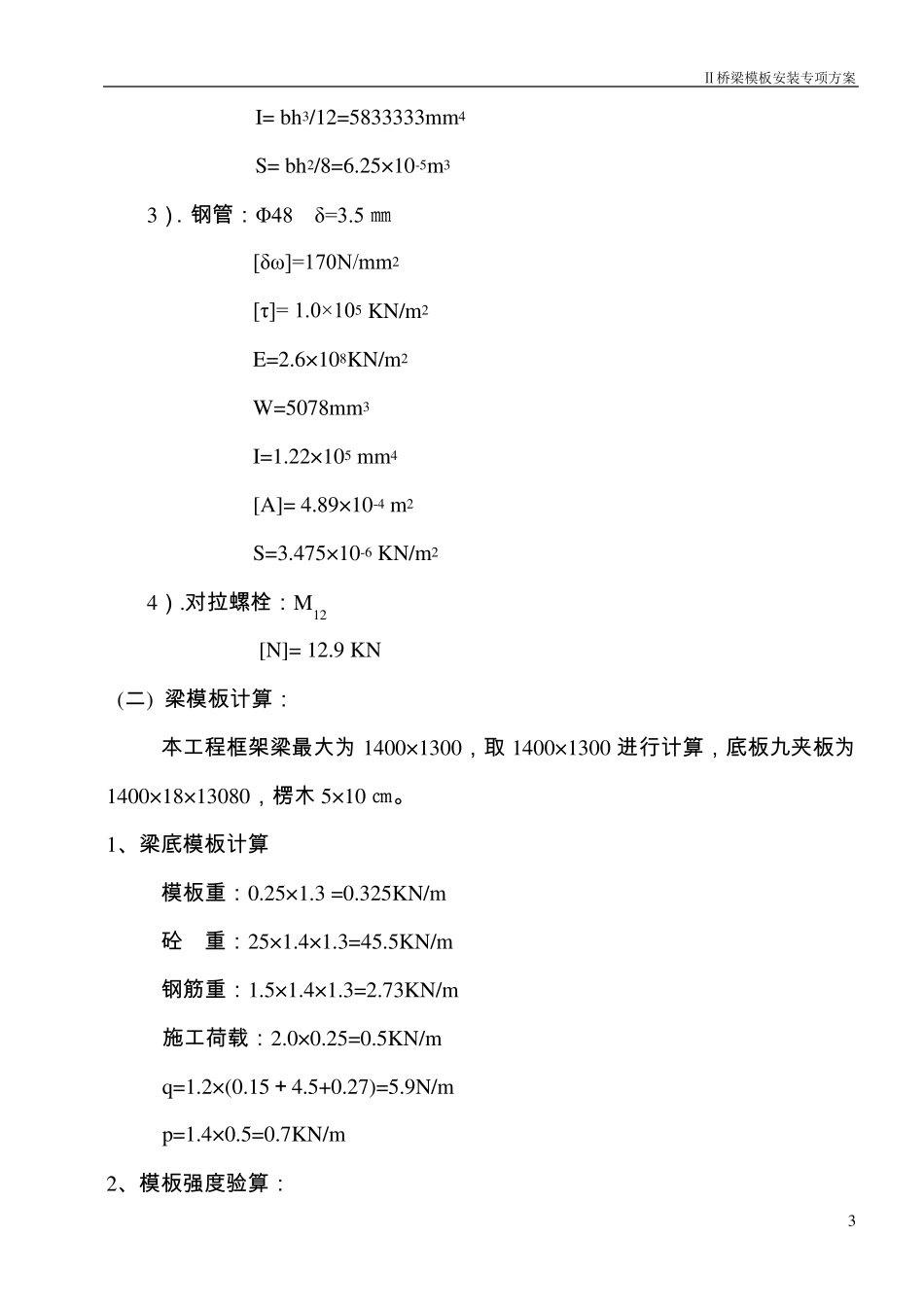

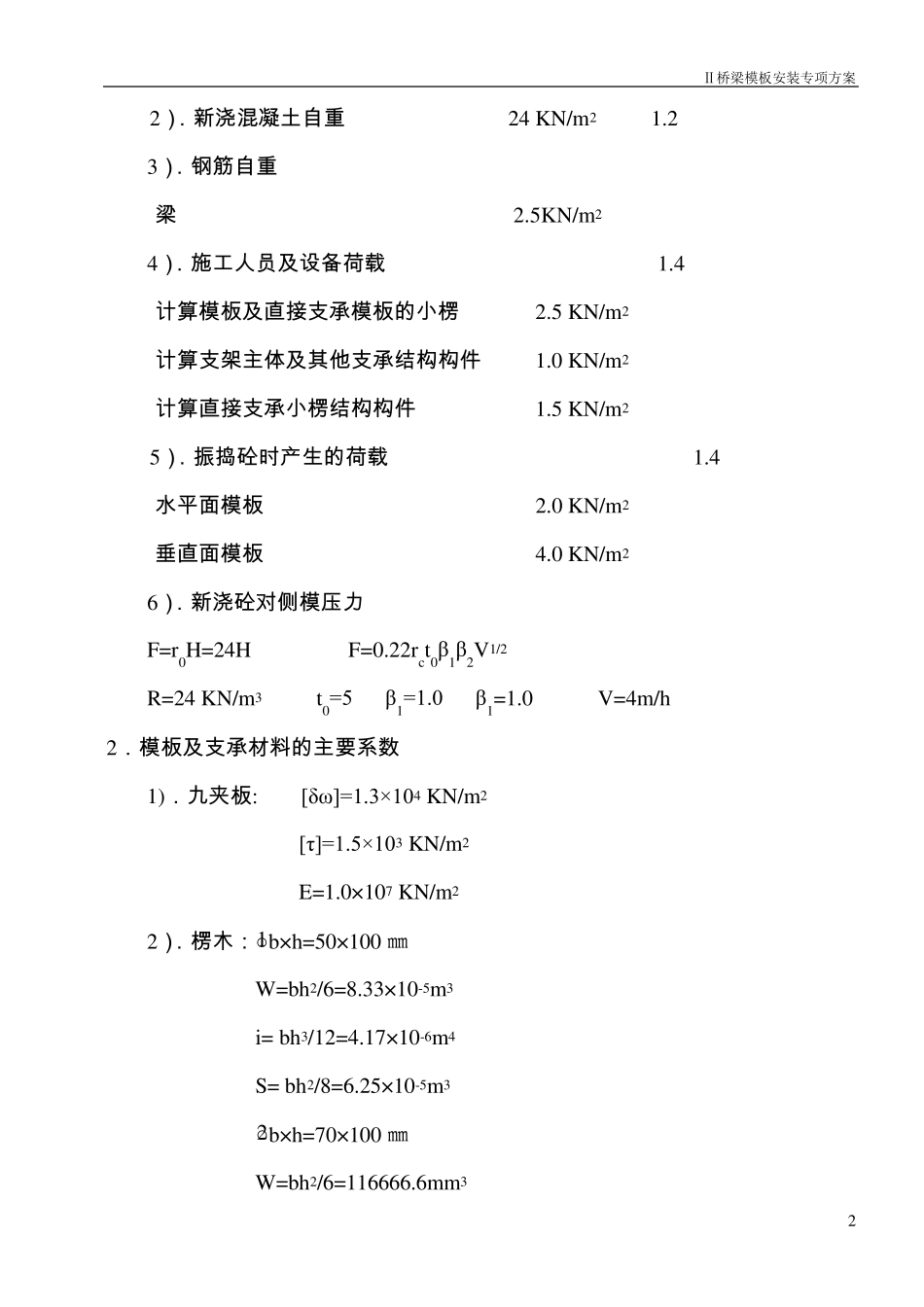

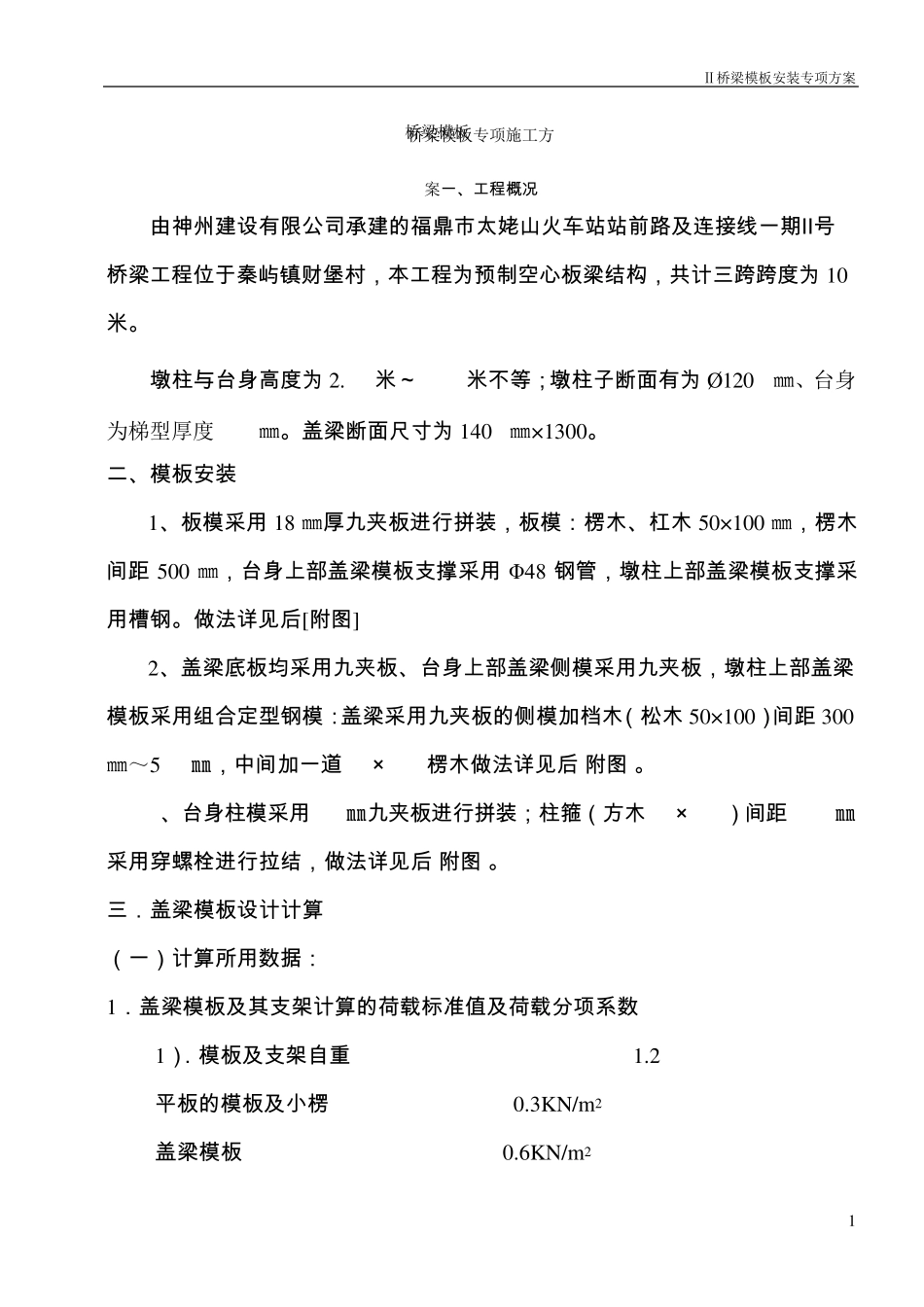

Ⅱ桥梁模板安装专项方案 1 桥桥 梁梁 模模 板板 专项施工方 案一 、工 程 概 况 由 神 州 建 设 有 限 公 司 承 建 的 福 鼎 市 太 姥 山 火 车 站 站 前 路 及 连 接 线 一 期 Ⅱ号桥 梁 工 程 位 于 秦 屿 镇 财 堡 村 ， 本 工 程 为 预 制 空 心 板 梁 结 构 ， 共 计 三 跨 跨 度 为 10米 。 墩 柱 与 台 身 高 度 为 2.89米 ～ 3.14米 不 等 ； 墩 柱 子 断 面 有 为 Ø1200㎜、台身为梯型厚度 800㎜。 盖 梁 断 面 尺 寸 为 1400㎜×1300。 二 、模 板 安 装 1、板 模 采 用 18 ㎜厚 九 夹 板 进 行 拼 装 ， 板 模 ： 楞 木 、杠 木 50×100 ㎜， 楞 木间 距500 ㎜， 台 身 上 部 盖 梁 模 板 支 撑 采 用Φ 48 钢 管 ， 墩 柱 上 部 盖 梁 模 板 支 撑 采用 槽 钢 。 做 法 详 见 后 [附 图 ] 2、盖 梁 底 板 均 采 用 九 夹 板 、台 身 上 部 盖 梁 侧 模 采 用 九 夹 板 ， 墩 柱 上 部 盖 梁模 板 采 用 组 合 定 型 钢 模 ： 盖 梁 采 用 九 夹 板 的 侧 模 加 档 木 （ 松 木 50×100） 间 距 300㎜～500㎜， 中 间 加 一 道 50×100楞 木 做 法 详 见 后 [附 图 ]。 3、台 身 柱 模 采 用 18㎜九 夹 板 进 行 拼 装 ； 柱 箍 （ 方 木 50×100） 间 距 300㎜采 用 穿 螺栓进 行 拉结 ， 做 法 详 见 后 [附 图 ]。 三 ．盖 梁 模 板 设 计 计 算 （ 一 ） 计 算所用 数据： 1．盖 梁 模 板 及 其支 架计 算的 荷载标准值及 荷载分项系数 1）．模 板 及 支 架自重 1.2 平板 的 模 板 及 小楞 0.3KN/m2 盖 梁 模 板 0.6KN/m2 Ⅱ桥梁模板安装专项方案 2 2）． 新 浇 混 凝 土 自 重 24 KN/m2 1.2 3）． 钢 筋 自 重 梁 2.5KN/m2 4）． 施 工 人 员 及 设 备 荷 载 1.4 计 算 模 板 及 直 接 支 承 模 板 的 小 楞 2.5 KN/m2 计 算 支 架 主体及 其他支 承 结构构件 1.0 KN/m2 计 算 直 接 支 承 小 楞 结构构件 1.5 KN/m2 5）． 振捣砼时产生的 荷 载 1.4 水平面模 板 2.0 KN/m2 垂直 面模 板...
