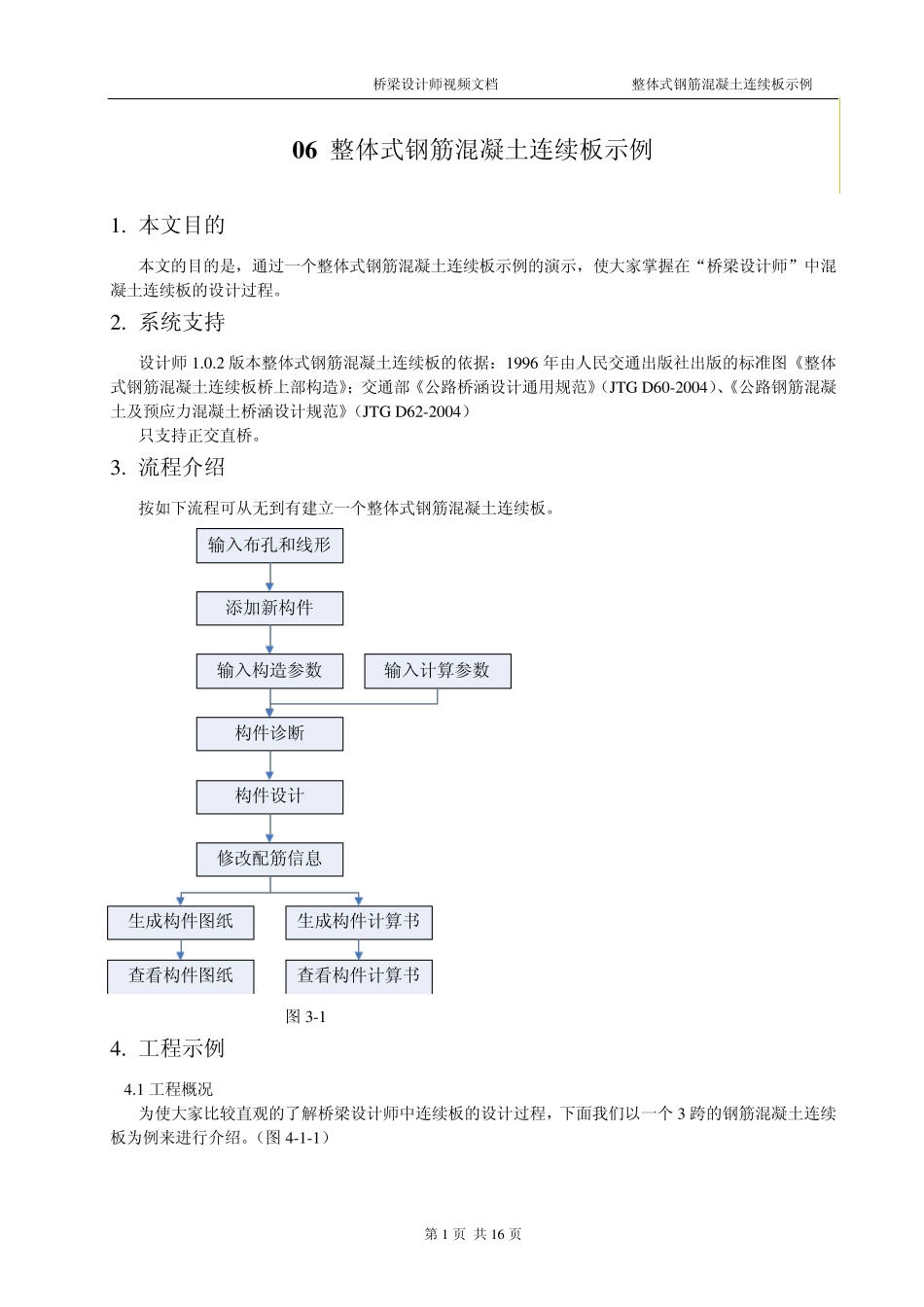

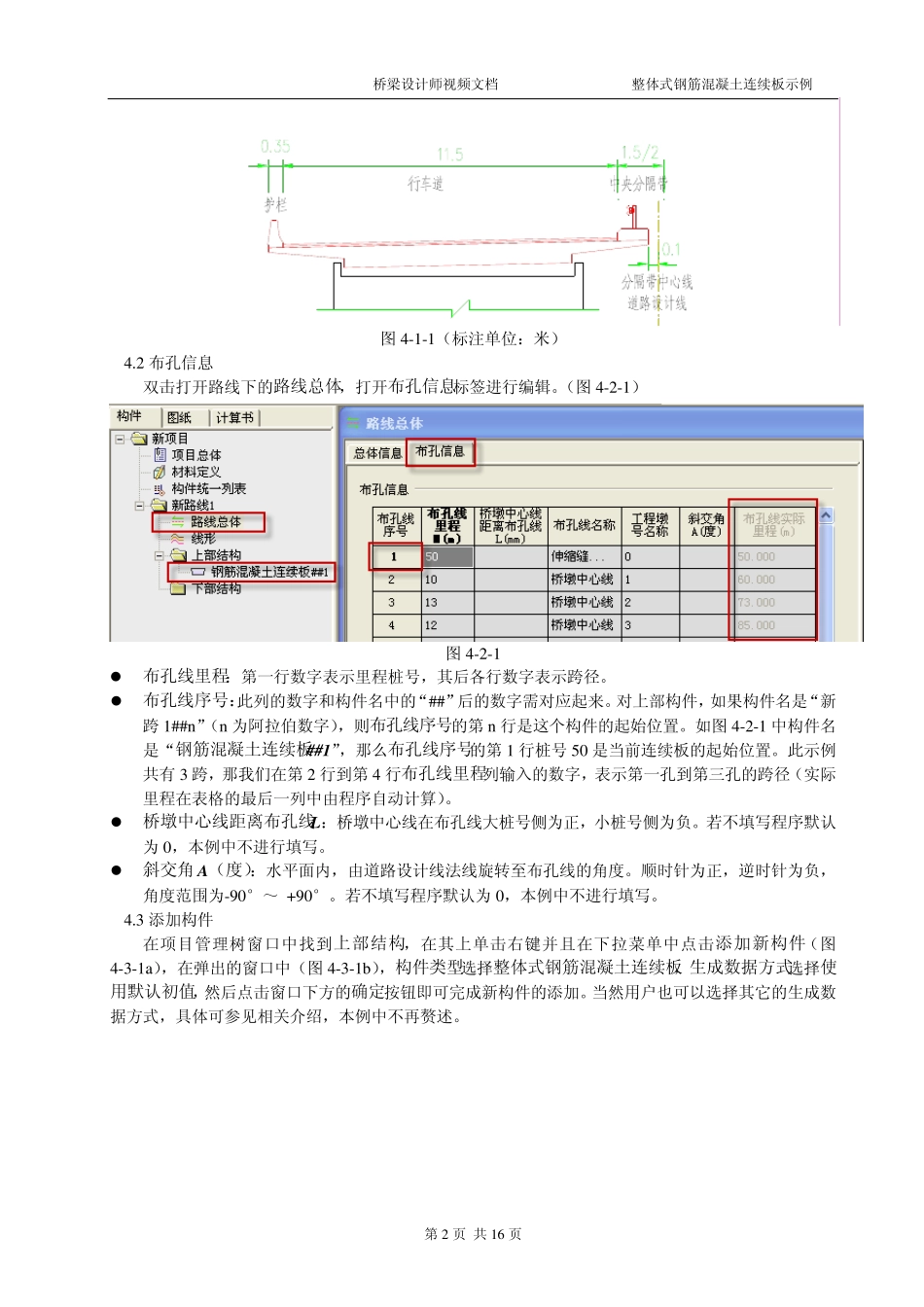

桥梁设计师视频文档 06 整体式钢筋混凝土连续板示例 第1 页 共16 页 0 6 整体式钢筋混凝土连续板示例 1. 本文目的 本文的目的是，通过一个整体式钢筋混凝土连续板示例的演示，使大家掌握在“桥梁设计师”中混凝土连续板的设计过程。 2. 系统支持 设计师 1.0.2 版本整体式钢筋混凝土连续板的依据：1996 年由人民交通出版社出版的标准图《整体式钢筋混凝土连续板桥上部构造》；交通部《公路桥涵设计通用规范》（JT G D60-2004）、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JT G D62-2004） 只支持正交直桥。 3. 流程介绍 按如下流程可从无到有建立一个整体式钢筋混凝土连续板。 输入布孔和线形添加新构件输入构造参数输入计算参数构件诊断构件设计修改配筋信息生成构件图纸生成构件计算书查看构件图纸查看构件计算书 图 3-1 4. 工程示例 4.1 工程概况 为使大家比较直观的了解桥梁设计师中连续板的设计过程，下面我们以一个3 跨的钢筋混凝土连续板为例来进行介绍。（图 4-1-1） 桥梁设计师视频文档 06 整体式钢筋混凝土连续板示例 第 2 页 共 16 页 图 4-1-1（标注单位：米） 4.2 布孔信息 双击打开路线下的路线总体，打开布孔信息标签进行编辑。（图 4-2-1） 图 4-2-1  布孔线里程：第一行数字表示里程桩号，其后各行数字表示跨径。  布孔线序号：此列的数字和构件名中的“##”后的数字需对应起来。对上部构件，如果构件名是“新跨 1##n”（n 为阿拉伯数字），则布孔线序号的第 n 行是这个构件的起始位置。如图 4-2-1 中构件名是“钢筋混凝土连续板##1”，那么布孔线序号的第 1 行桩号 50 是当前连续板的起始位置。此示例共有 3 跨，那我们在第 2 行到第 4 行布孔线里程列输入的数字，表示第一孔到第三孔的跨径（实际里程在表格的最后一列中由程序自动计算）。  桥墩中心线距离布孔线L：桥墩中心线在布孔线大桩号侧为正，小桩号侧为负。若不填写程序默认为 0，本例中不进行填写。  斜交角 A（度）：水平面内，由道路设计线法线旋转至布孔线的角度。顺时针为正，逆时针为负，角度范围为-90°～ +90°。若不填写程序默认为 0，本例中不进行填写。 4.3 添加构件 在项目管理树窗口中找到上部结构，在其上单击右键并且在下拉菜单中点击添加新构件（图4-3-1a），在弹出的窗口中（图 4-3-1b），构件类型选择整体式钢筋混凝土连续板，生成数据方式选择...
