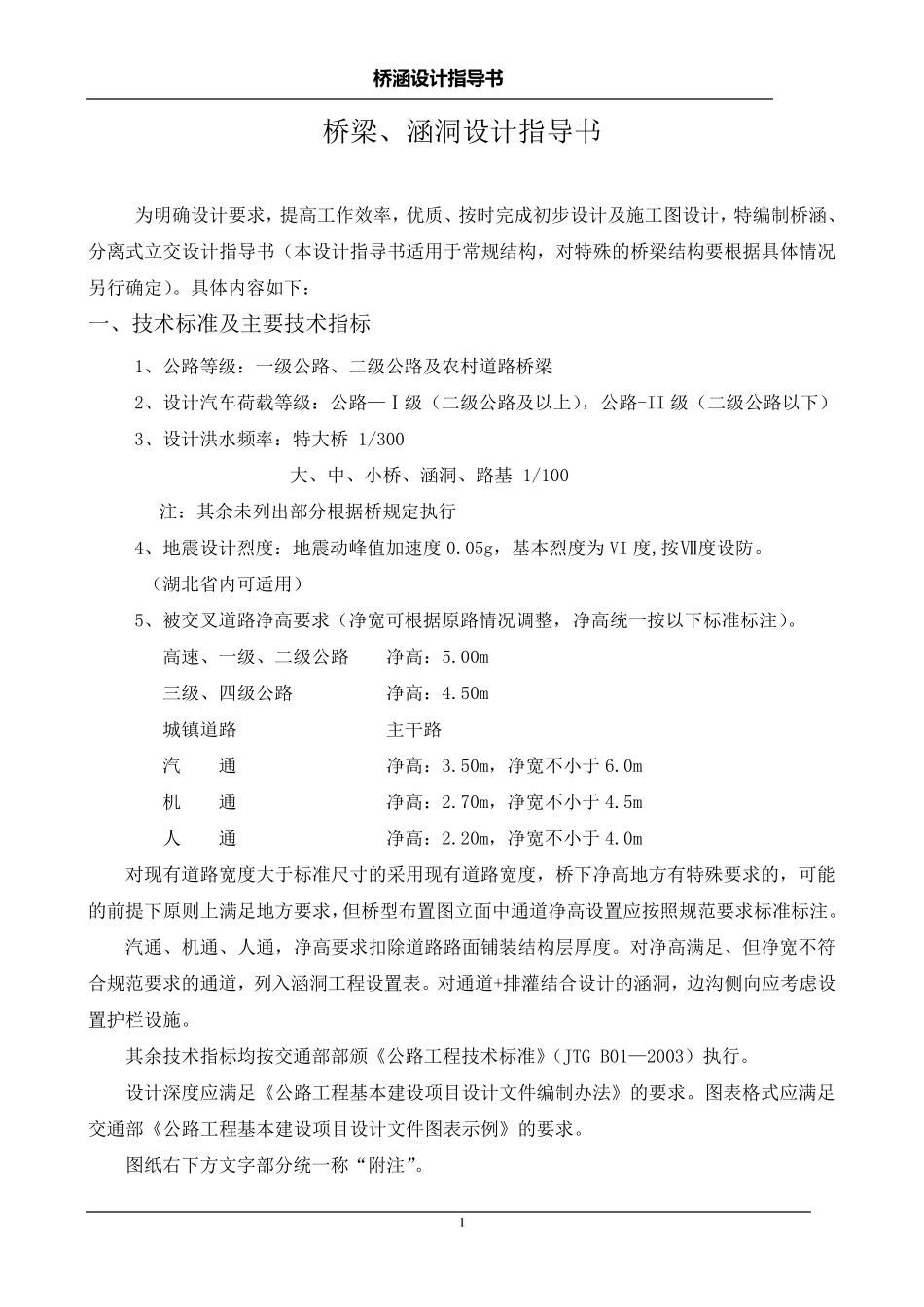

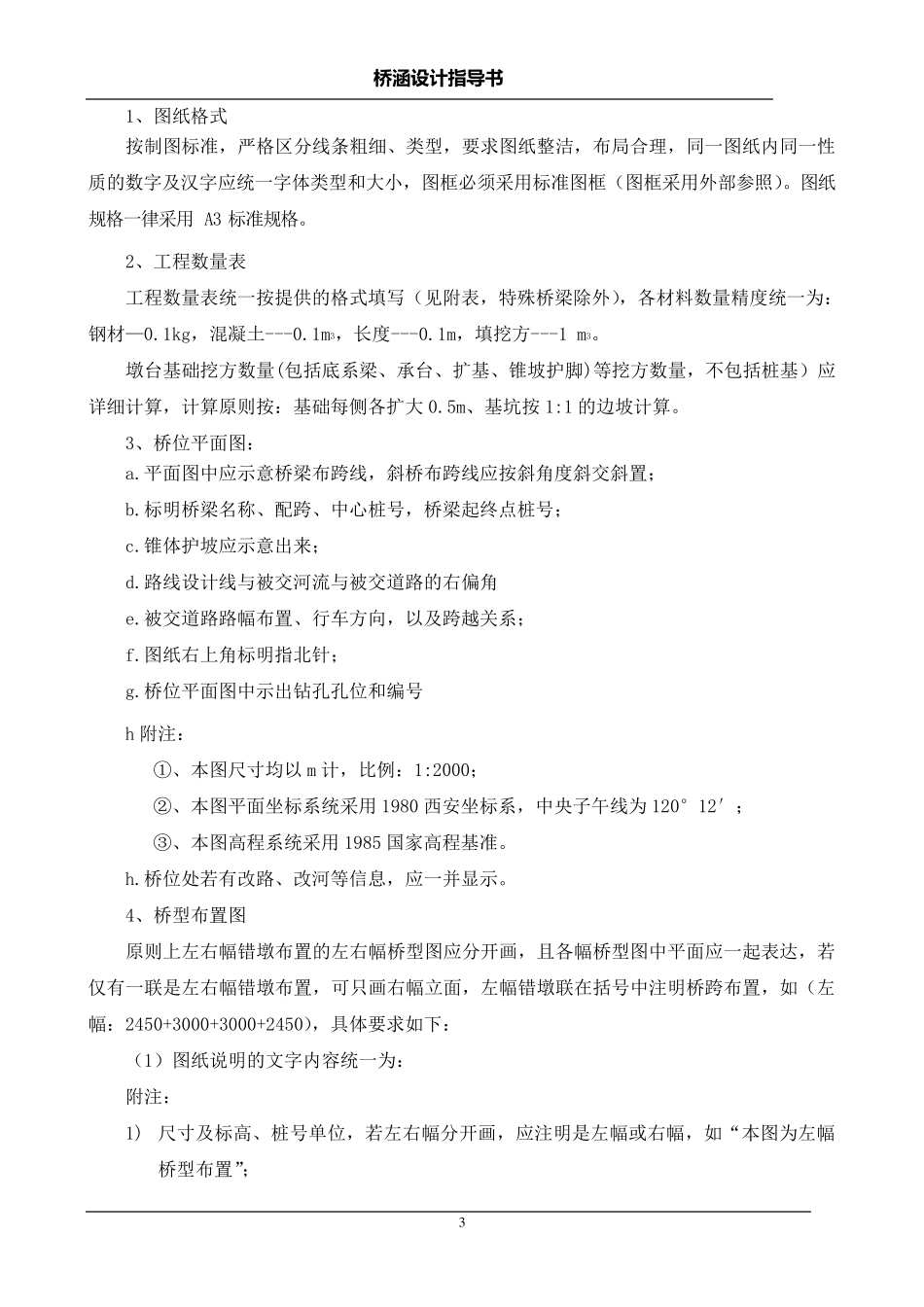

桥 涵 设 计 指 导 书 1 桥梁、涵洞设计指导书 为明确设计要求，提高工作效率，优质、按时完成初步设计及施工图设计，特编制桥涵、分离式立交设计指导书（本设计指导书适用于常规结构，对特殊的桥梁结构要根据具体情况另行确定）。具体内容如下： 一、技术标准及主要技术指标 1、公路等级：一级公路、二级公路及农村道路桥梁 2、设计汽车荷载等级：公路—Ⅰ级（二级公路及以上），公路-II 级（二级公路以下） 3、设计洪水频率：特大桥 1/300 大、中、小桥、涵洞、路基 1/100 注：其余未列出部分根据桥规定执行 4、地震设计烈度：地震动峰值加速度 0.05g，基本烈度为VI 度,按Ⅶ度设防。 （湖北省内可适用） 5、被交叉道路净高要求（净宽可根据原路情况调整，净高统一按以下标准标注）。 高速、一级、二级公路 净高：5.00m 三级、四级公路 净高：4.50m 城镇道路 主干路 汽 通 净高：3.50m，净宽不小于6.0m 机 通 净高：2.70m，净宽不小于4.5m 人 通 净高：2.20m，净宽不小于4.0m 对现有道路宽度大于标准尺寸的采用现有道路宽度，桥下净高地方有特殊要求的，可能的前提下原则上满足地方要求，但桥型布置图立面中通道净高设置应按照规范要求标准标注。 汽通、机通、人通，净高要求扣除道路路面铺装 结构层 厚 度。对净高满足、但净宽不符合 规范要求的通道，列入 涵洞工程 设置表 。对通道+排 灌 结合 设计的涵洞，边 沟 侧 向 应考 虑 设置护 栏 设施。 其余技术指标均 按交通部部颁 《 公路工程 技术标准》（JTG B01—2003）执行。 设计深 度应满足《 公路工程 基本建 设项 目 设计文 件 编制办 法 》 的要求。图表 格 式应满足交通部《 公路工程 基本建 设项 目 设计文 件 图表 示 例 》 的要求。 图纸 右 下方文 字 部分统一称 “ 附 注”。 桥 涵 设 计 指 导 书 2 二、施工图设计内容 第四篇 桥梁、涵洞 1、说明 2、桥梁设置一览表 3、主要工程数量表 4、桥梁设计图 （1）桥位平面图(桥下有道路穿过的桥梁须示意桩位) （2）桥型总体布置图 （3）全桥桩位坐标表 （4）桥梁上部构造图（采用标准图的应在桥型图附注说明中说明清楚） （5）桥台一般构造图及相应钢筋布置图（桥台一般构造图应标示出控制点标高、支座垫石位置及布置大样、地面横向地面线（横向地形起伏较大时）；钢筋图包括肋板、承台、桩基或扩大基础钢筋图；...
