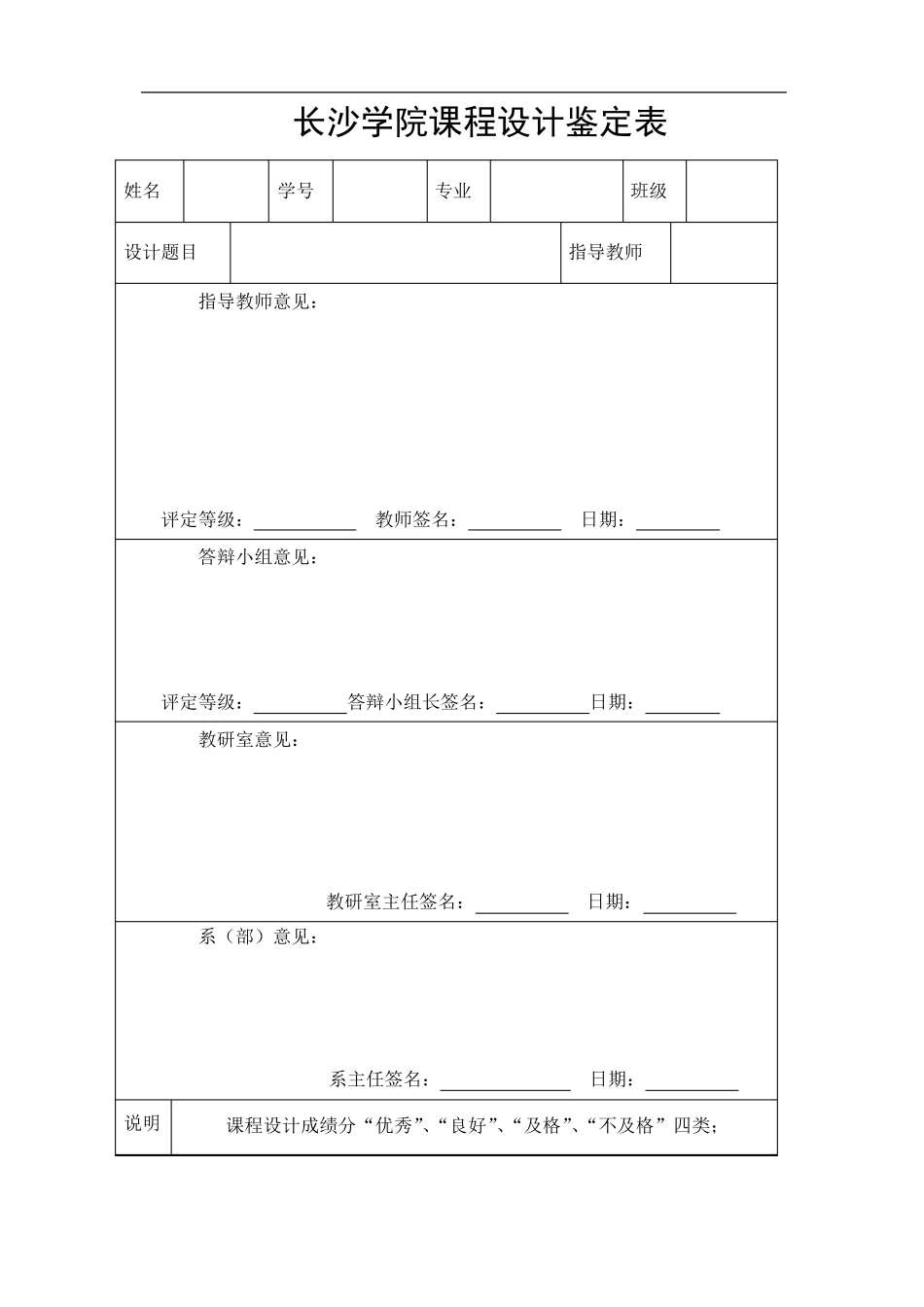

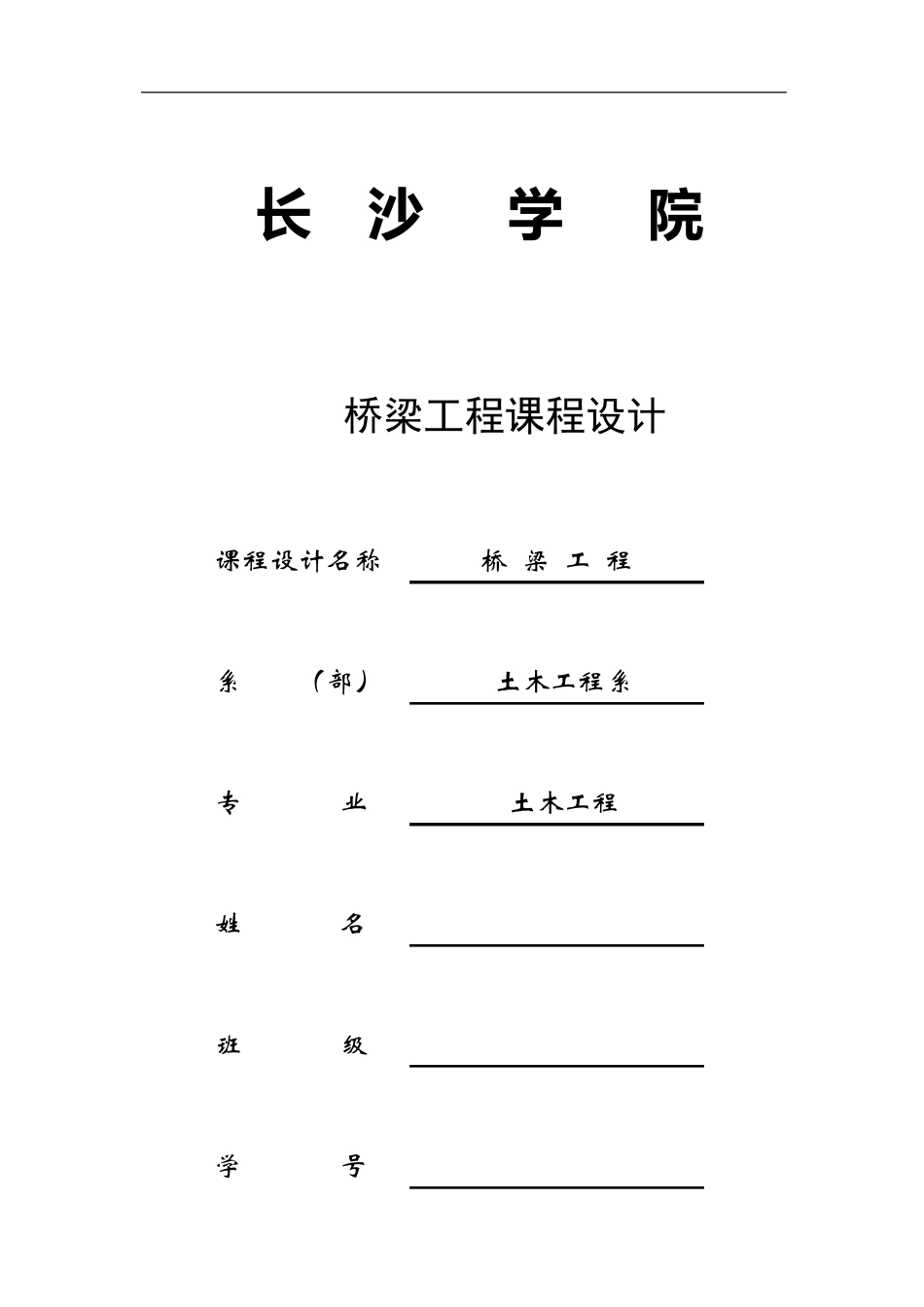

长 沙 学 院 桥梁工程课程设计 课 程 设 计 名 称 桥 梁 工 程 系 （ 部 ） 土 木 工 程 系 专 业 土 木 工 程 姓 名 班 级 学 号 土木工程系桥梁工程课程设计 2 长沙学院课程设计鉴定表 姓名 学号 专业 班级 设计题目 指导教师 指导教师意见： 评定等级： 教师签名： 日期： 答辩小组意见： 评定等级： 答辩小组长签名： 日期： 教研室意见： 教研室主任签名： 日期： 系（部）意见： 系主任签名： 日期： 说明 课程设计成绩分“优秀”、“良好”、“及格”、“不及格”四类； 土木工程系桥梁工程课程设计 4 目录 一、工程地质及水文地质等自然情况 二、纵断面设计 土木工程系桥梁工程课程设计 5 1 .纵断面设计图 2 .分孔布置 3 .纵坡以及桥梁下部结构布置 4 .桥道高程的确定 5 .计算跨径的确定 三、横断面设计 1 .主梁尺寸拟定 2 .横隔梁尺寸拟定 3 .横断面设置 四、结构自重内力计算 五、主梁荷载横向分布系数的计算 1 .支点横向分布系数的计算（杠杆原理法） 2 .跨中横向分布系数的计算（偏心压力法） 六、冲击系数的确定 1 .冲击系数的计算 七、活载内力计算 八、内力组合 九、弯矩和剪力包络图 桥梁工程课程设计计算书 土木工程系桥梁工程课程设计 6 一、工程地质及水文地质等自然情况 设计荷载：公路—Ⅰ级,设计时速60km /h，人群3.0kN/㎡，栏杆及人行道的重量按4.5 kN/㎡计； 地质水文情况：河床地面线为（从左到右）：0/0，－1/5，－1.8/12，－2.5/17，－3.6/22，－4.5/28，－5.3/35，－4.8/45，－3.8/55，－2.25/70, －1/78，0 /85，（分子为高程，分母为离第一点的距离，单位为米）； 地质假定为花岗岩。 桥梁分孔方案：a、13m +13m +13m +13m +13m +13m 简支梁 b、13m +13m +13m +13m +13m +13m +13m 简支梁 材料容重：水泥砼22 3/ mkN，钢筋砼24 3/ mkN，沥青砼21 3/ mkN。 二、纵断面设计 1、桥梁纵断面设计图如下图所示 ±0.000+2.429i=1.1%+2.000+2.000131313131313i=1.1%78-3.10设计常 水位 纵断面设计图（单位尺寸：m ） 2、桥梁分孔布置 根据河道的实际情况（总宽85m 、河道横断面的高程变化等），结合总造价和施工工艺，且桥梁无通航要求，姑且将桥梁分孔为 13m +13m +13m +13m +13m +13m 简支梁。桥梁总跨径为L=6×13m =78m 。 3、纵坡以及桥梁下部结构布置 对于中...
