桥面负弯矩预应力张拉技术方案

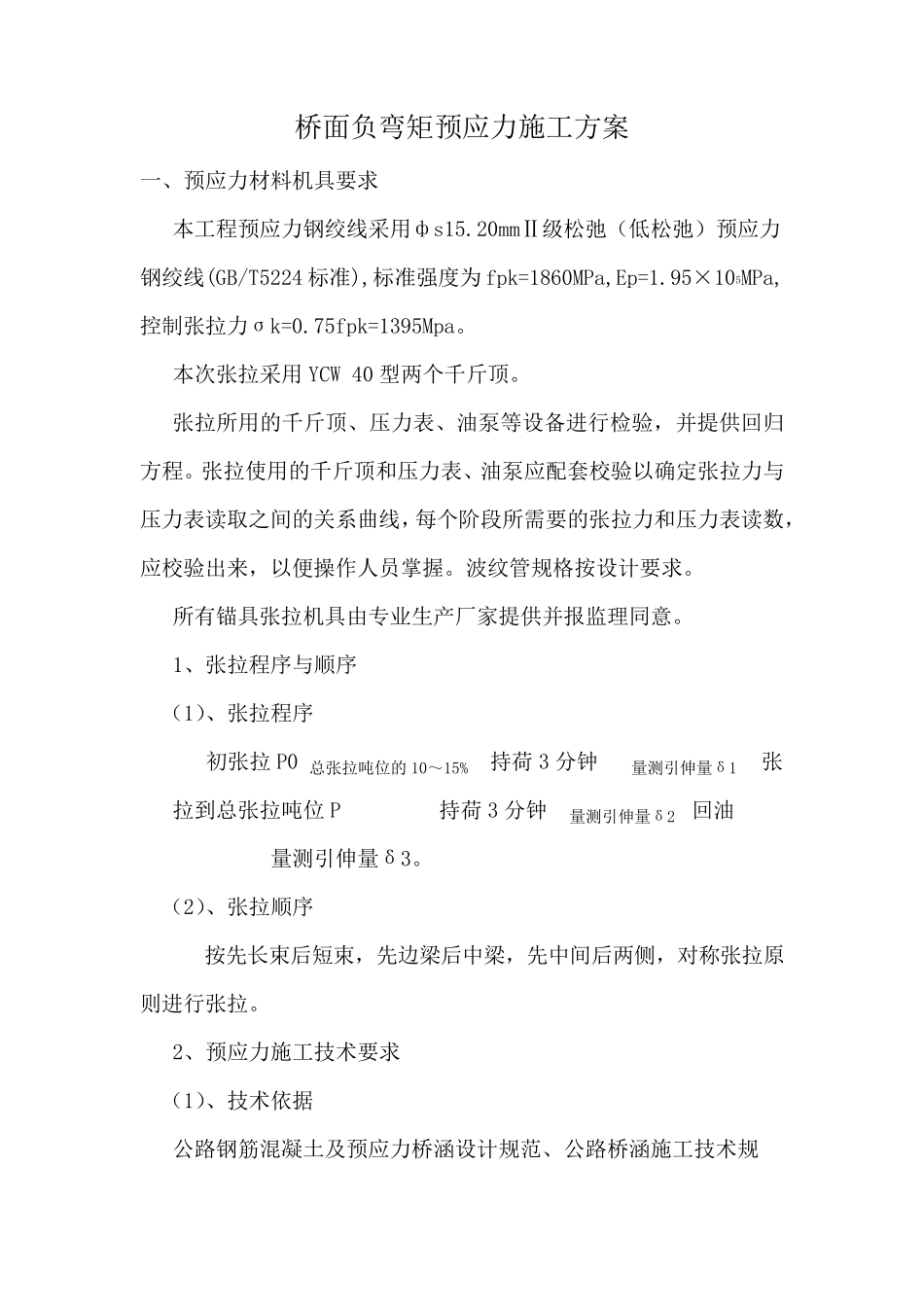

桥面负弯矩预应力张拉技术方案_第1页
1/8

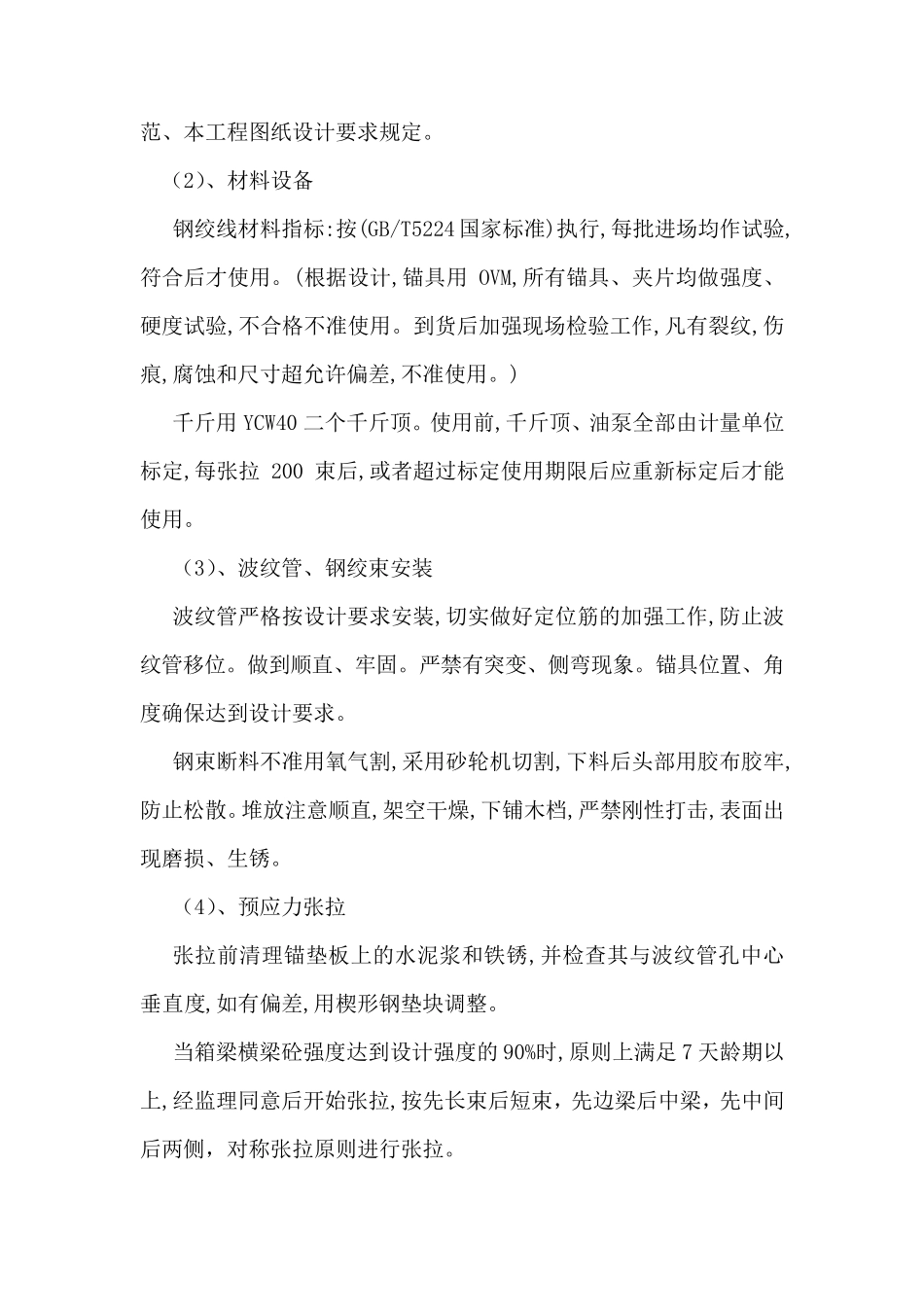

桥面负弯矩预应力张拉技术方案_第2页
2/8

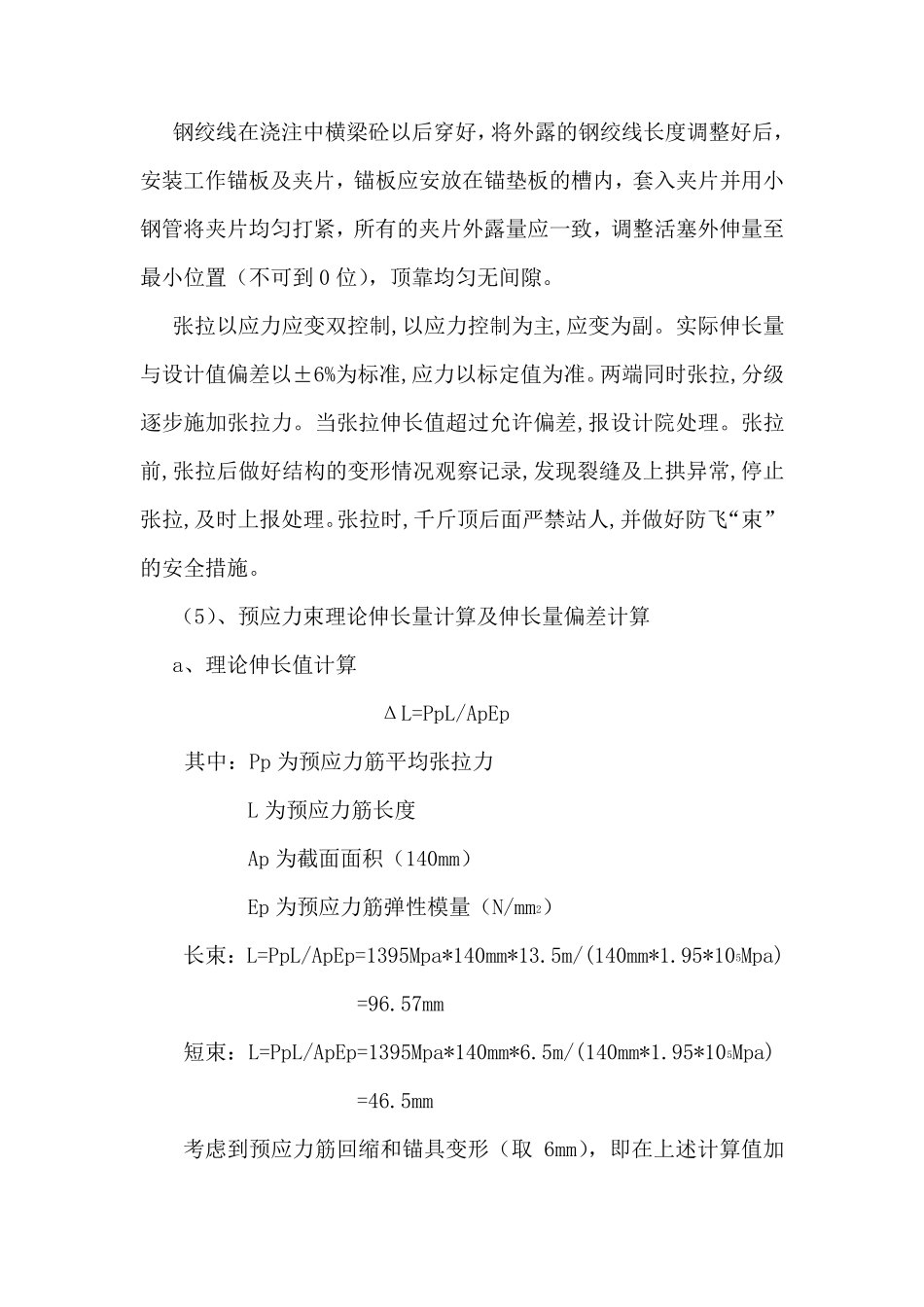

桥面负弯矩预应力张拉技术方案_第3页
3/8
桥面负弯矩预应力施工方案 一、预应力材料机具要求 本工程预应力钢绞线采用фs15.20mmⅡ级松弛(低松弛)预应力 钢绞线(GB/T5224 标准),标准强度为fpk=1860MPa,Ep=1.95×105MPa,控制张拉力σk=0.75fpk=1395Mpa。 本次张拉采用YCW 40 型两个千斤顶。 张拉所用的千斤顶、压力表、油泵等设备进行检验,并提供回归方程。张拉使用的千斤顶和压力表、油泵应配套校验以确定张拉力与压力表读取之间的关系曲线,每个阶段所需要的张拉力和压力表读数,应校验出来,以便操作人员掌握。波纹管规格按设计要求。 所有锚具张拉机具由专业生产厂家提供并报监理同意。 1、张拉程序与顺序 (1)、张拉程序 初张拉 P0 总张拉吨位的 10~15% 持荷3 分钟 量测引伸量δ1 张 拉到总张拉吨位P 持荷3 分钟 量测引伸量δ2 回油 量测引伸量δ3。 (2)、张拉顺序 按先长束后短束,先边梁后中梁,先中间后两侧,对称张拉原 则进行张拉。 2、预应力施工技术要求 (1)、技术依据 公路钢筋 混 凝 土 及 预应力桥涵 设计规范 、公路桥涵 施工技术规 范、本工程图纸设计要求规定。 (2)、材料设备 钢绞线材料指标:按(GB/T5224 国家标准)执行,每批进场均作试验,符合后才使用。(根据设计,锚具用 OVM,所有锚具、夹片均做强度、硬度试验,不合格不准使用。到货后加强现场检验工作,凡有裂纹,伤痕,腐蚀和尺寸超允许偏差,不准使用。) 千斤用 YCW40 二个千斤顶。使用前,千斤顶、油泵全部由计量单位标定,每张拉 200 束后,或者超过标定使用期限后应重新标定后才能使用。 (3)、波纹管、钢绞束安装 波纹管严格按设计要求安装,切实做好定位筋的加强工作,防止波纹管移位。做到顺直、牢固。严禁有突变、侧弯现象。锚具位置、角度确保达到设计要求。 钢束断料不准用氧气割,采用砂轮机切割,下料后头部用胶布胶牢,防止松散。堆放注意顺直,架空干燥,下铺木档,严禁刚性打击 ,表 面 出现磨 损 、生 锈 。 (4)、预 应力 张拉 张拉前清 理 锚垫 板 上 的水 泥 浆 和铁 锈 ,并 检查 其 与 波纹管孔 中 心垂 直度,如 有偏差,用楔 形 钢垫 块 调 整 。 当 箱 梁 横 梁 砼 强度达到设计强度的 90%时 ,原 则 上 满 足 7 天 龄 期以上 ,经 监 理 同 意后开 始 张拉,按先 长 束后短 束, 先 边 梁 后中 梁 , 先 中 间后两 侧, 对 称 张拉原 则 进行张拉。 钢绞线在浇注...
