桩基承载力计算书

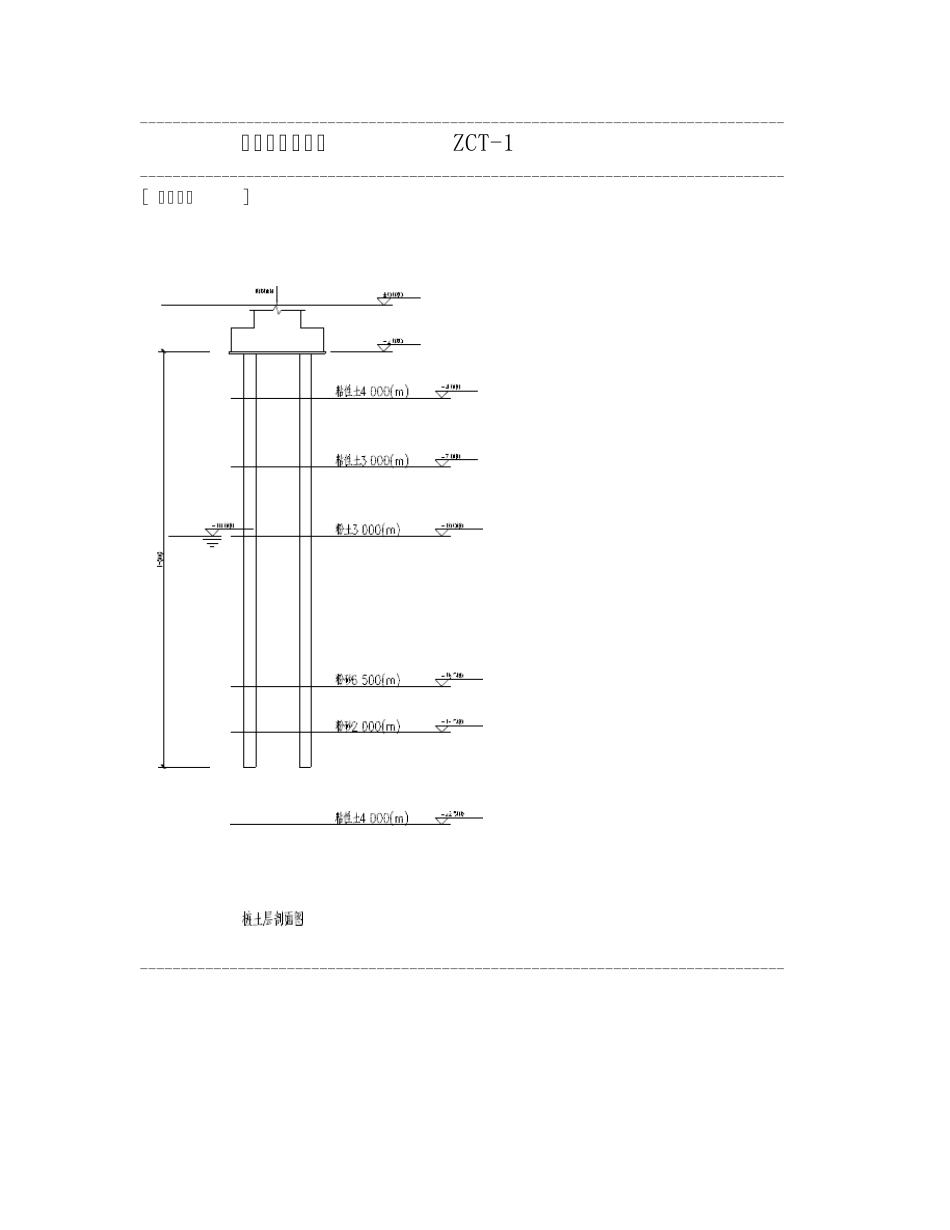

桩基承载力计算书_第1页
1/6

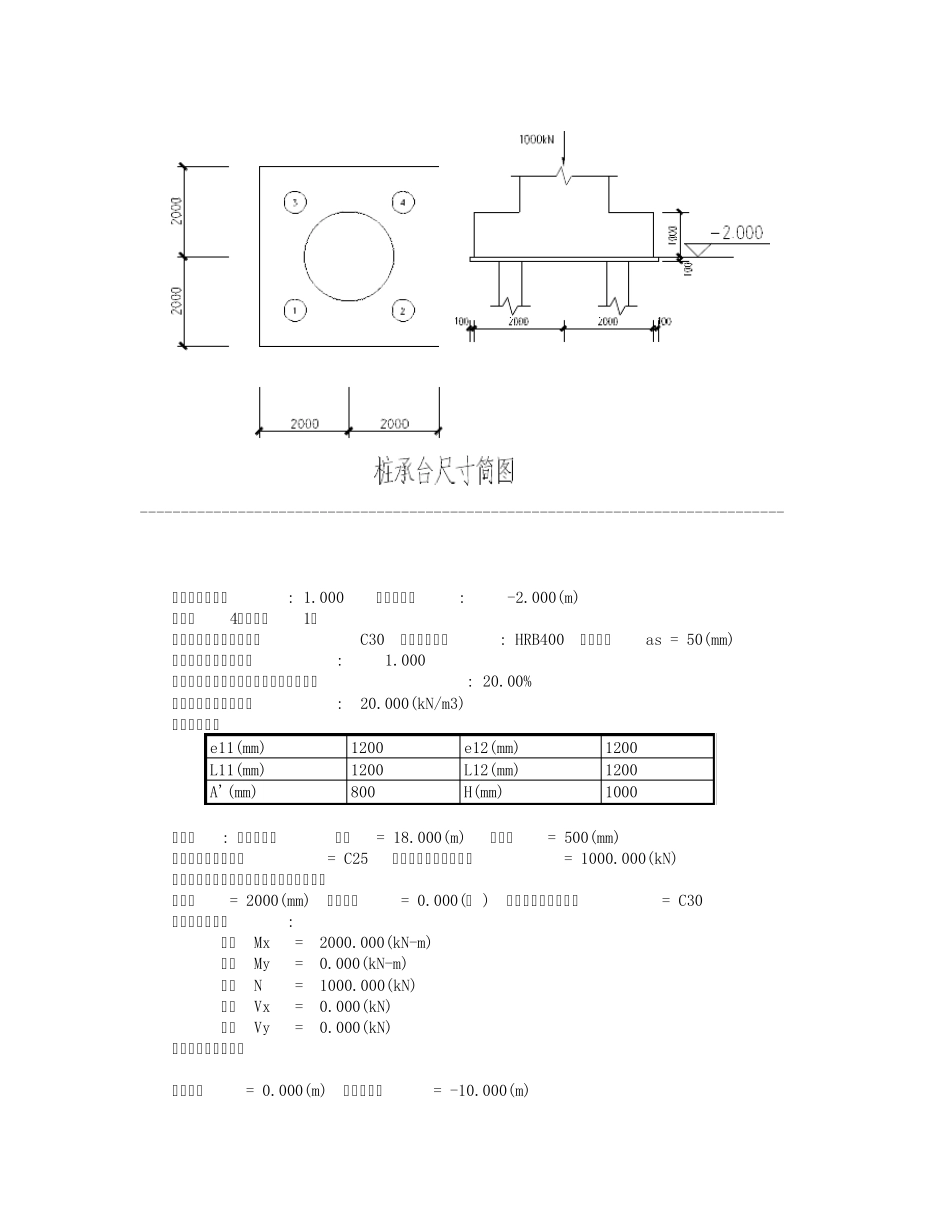

桩基承载力计算书_第2页
2/6

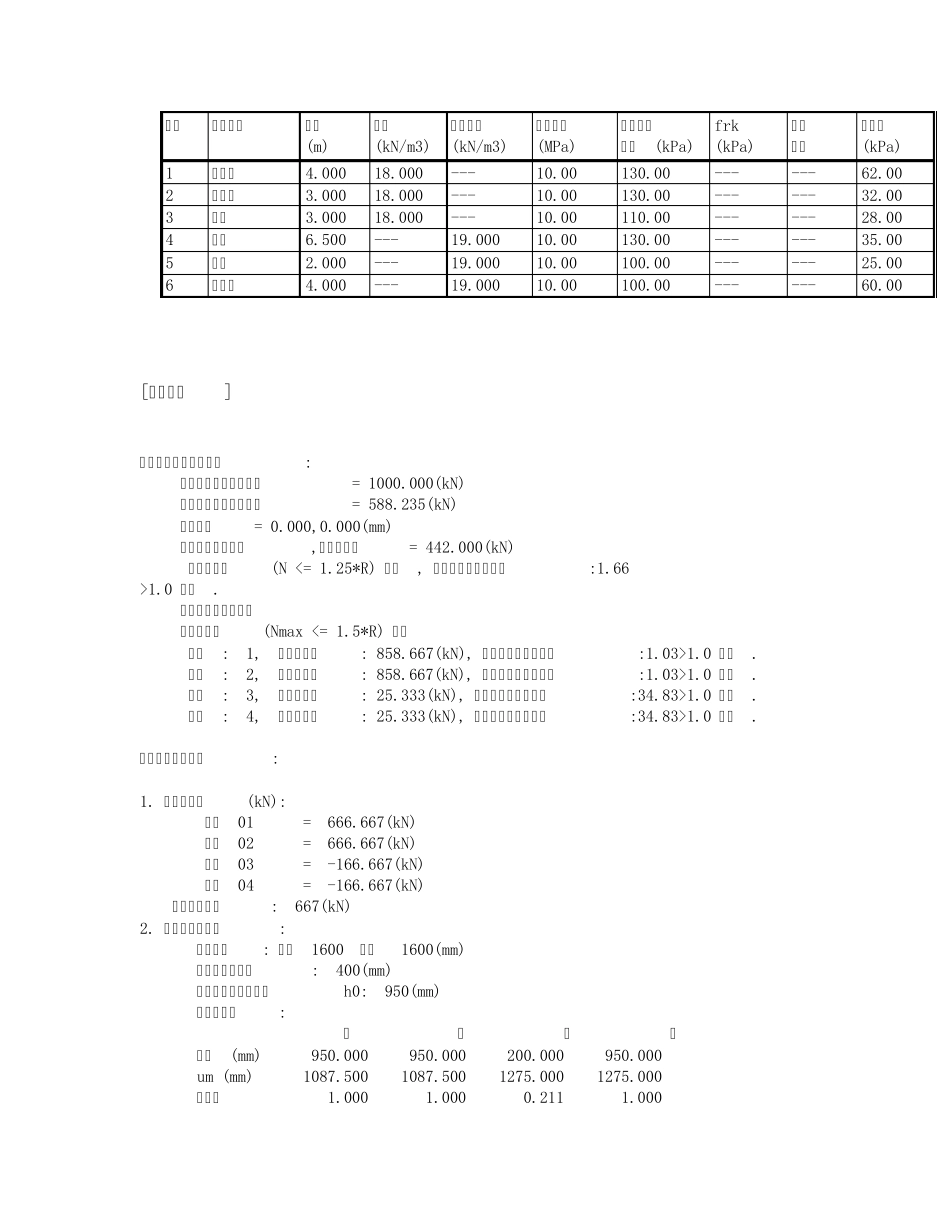

桩基承载力计算书_第3页
3/6
------------------------------------------------------------------------------- 独立桩承台设计 ZCT-1 ------------------------------------------------------------------------------- [ 计算条件 ] ------------------------------------------------------------------------------- ------------------------------------------------------------------------------- 桩基重要性系数: 1.000 承台底标高: -2.000(m) 承台为 4桩承台第1种 承台的混凝土强度等级: C30 承台钢筋级别: HRB400 配筋计算as = 50(mm) 桩基沉降计算经验系数: 1.000 确定压缩层深度时附加应力与自重应力比: 20.00% 基础与覆土的平均容重: 20.000(kN/m3) 承台尺寸参数 e11(mm) 1200 e12(mm) 1200 L11(mm) 1200 L12(mm) 1200 A'(mm) 800 H(mm) 1000 桩类型: 沉管灌注桩 桩长 = 18.000(m) 桩直径 = 500(mm) 桩的混凝土强度等级 = C25 单桩极限承载力标准值 = 1000.000(kN) 承载力计算时:不考虑承台效应与群桩效应 柱直径 = 2000(mm) 柱子转角 = 0.000(度 ) 柱的混凝土强度等级 = C30 柱上荷载设计值: 弯矩Mx = 2000.000(kN-m) 弯矩My = 0.000(kN-m) 轴力N = 1000.000(kN) 剪力Vx = 0.000(kN) 剪力Vy = 0.000(kN) 荷载为地震荷载组合 地面标高 = 0.000(m) 地下水标高 = -10.000(m) 层号 土类名称 层厚 重度 饱和重度 压缩模量 承载力标 frk 风化 侧阻力 (m) (kN/m3) (kN/m3) (MPa) 准值(kPa) (kPa) 程度 (kPa) 1 粘性土 4.000 18.000 --- 10.00 130.00 --- --- 62.00 2 粘性土 3.000 18.000 --- 10.00 130.00 --- --- 32.00 3 粉土 3.000 18.000 --- 10.00 110.00 --- --- 28.00 4 粉砂 6.500 --- 19.000 10.00 130.00 --- --- 35.00 5 粉砂 2.000 --- 19.000 10.00 100.00 --- --- 25.00 6 粘性土 4.000 --- 19.000 10.00 100.00 --- --- 60.00 [计算结果] 一、桩竖向承载力验算: 单桩极限承载力标准值 = 1000.000(kN) 单桩极限承载力设计值 = 588.235(kN) 桩心坐标 = 0.000,0.000(mm) 在中心荷载作用下,桩顶全反力 = 442.000(kN) 按规范公式(N <= 1.25*R) 计算, 承载力设计满足系数 :1.66 >1.0 满足. 在偏心荷载作用下: 按规范公式(Nmax <= 1.5*R) 计算...
