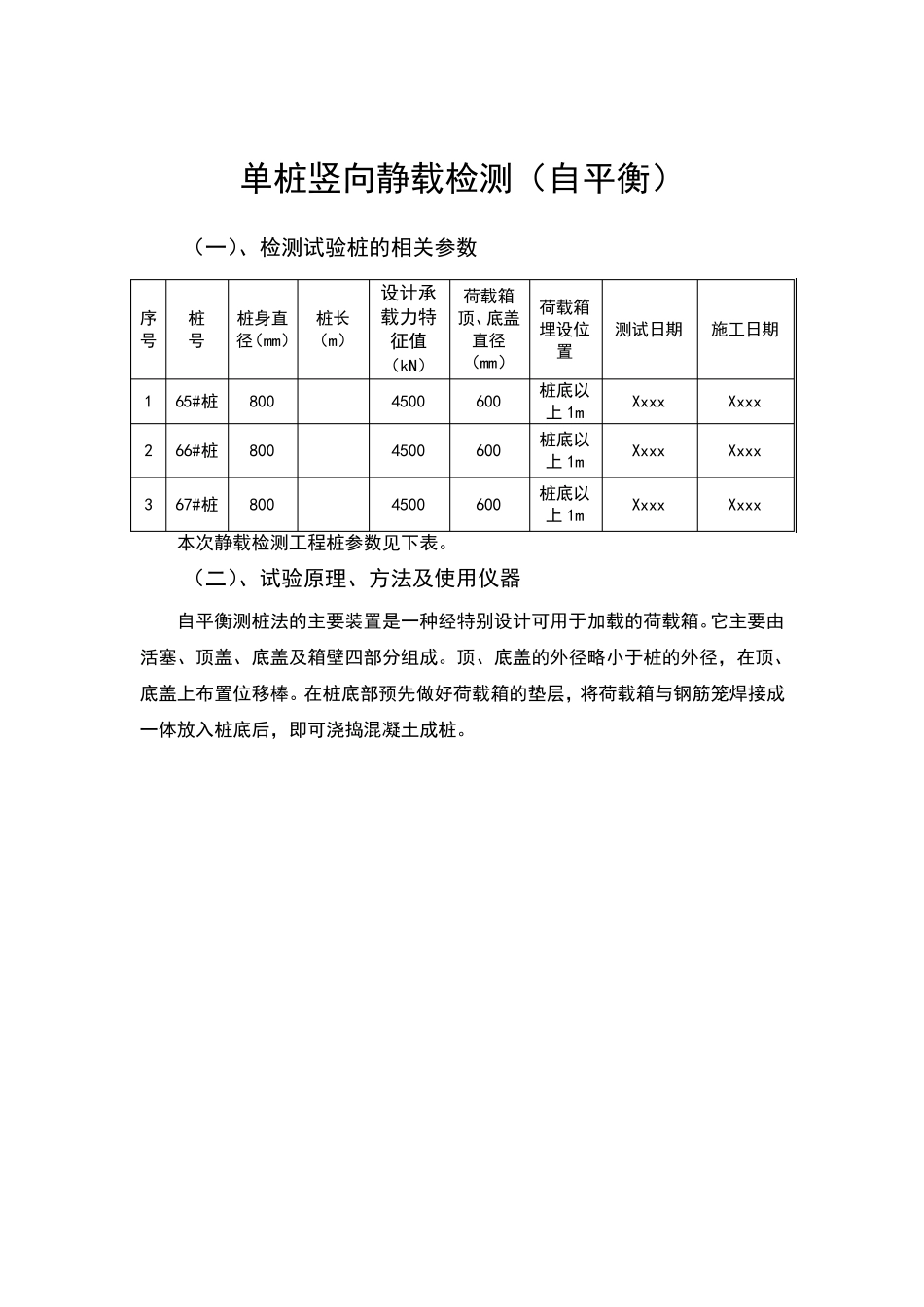

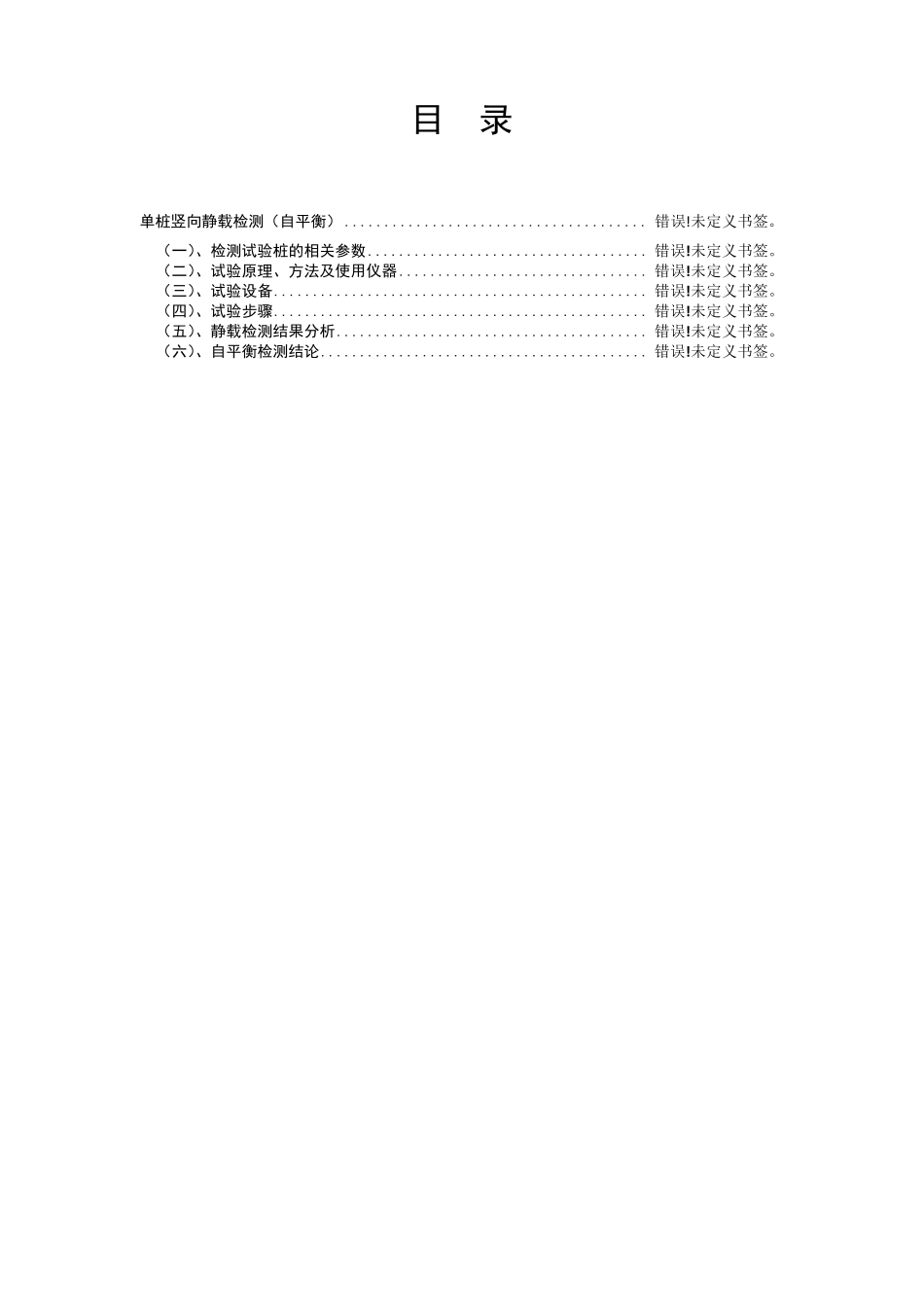

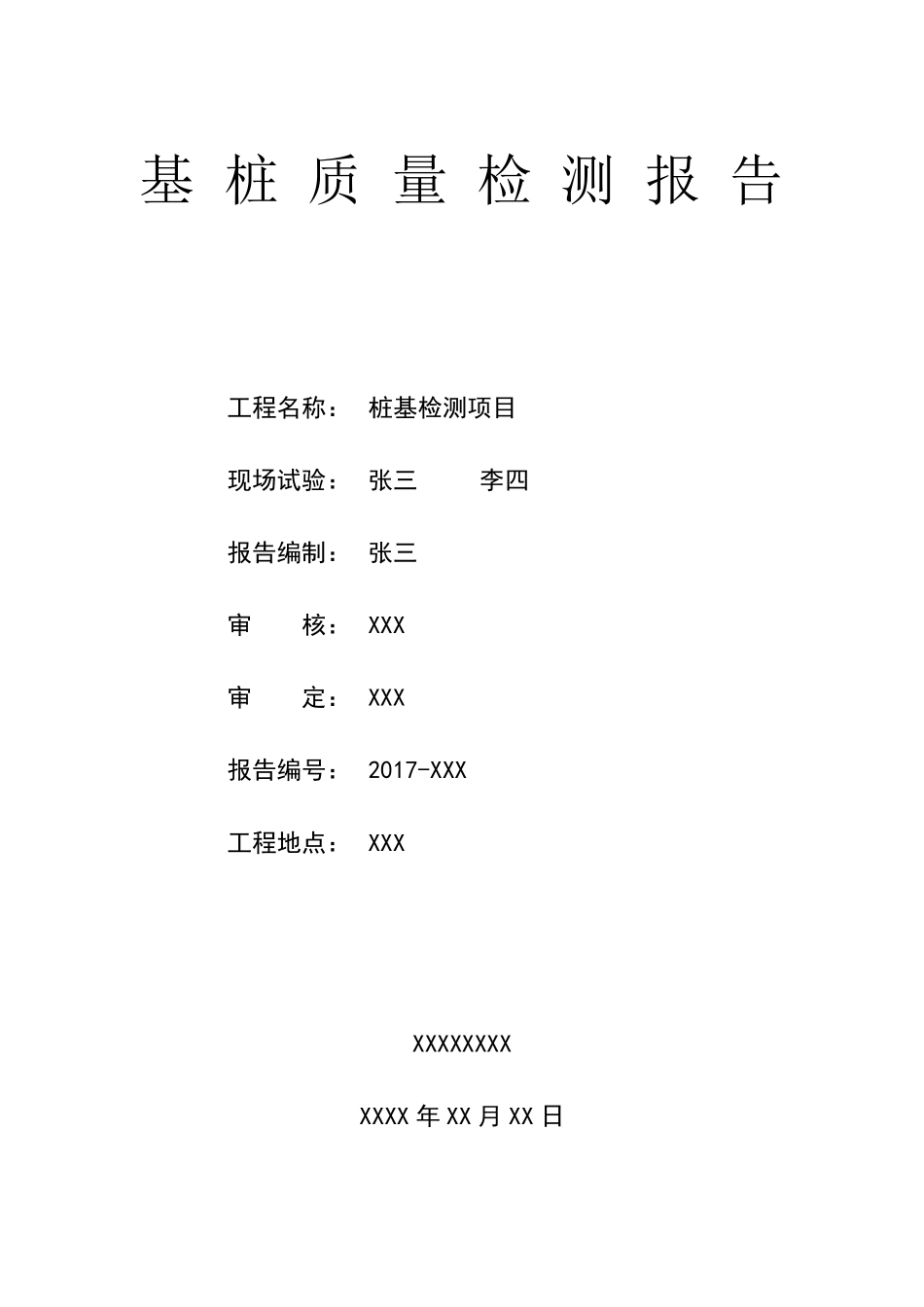

基 桩 质 量 检 测 报 告 工程名称： 桩基检测项目 现场试验： 张三 李四 报告编制： 张三 审 核： XXX 审 定： XXX 报告编号： 2017-XXX 工程地点： XXX XXXXXXXX XXXX 年 XX 月 XX 日 目 录 单桩竖向静载检测（自平衡） ...................................... 错误!未定义书签。 （一）、检测试验桩的相关参数 .................................... 错误! 未定义书签。 （二）、试验原理、方法及使用仪器 ................................ 错误! 未定义书签。 （三）、试验设备 ................................................ 错误! 未定义书签。 （四）、试验步骤 ................................................ 错误! 未定义书签。 （五）、静载检测结果分析 ........................................ 错误! 未定义书签。 （六）、自平衡检测结论 .......................................... 错误! 未定义书签。 单桩竖向静载检测（自平衡） （一）、检测试验桩的相关参数 本次静载检测工程桩参数见下表。 （二）、试验原理、方法及使用仪器 自平衡测桩法的主要装置是一种经特别设计可用于加载的荷载箱。它主要由活塞、顶盖、底盖及箱壁四部分组成。顶、底盖的外径略小于桩的外径，在顶、底盖上布置位移棒。在桩底部预先做好荷载箱的垫层，将荷载箱与钢筋笼焊接成一体放入桩底后，即可浇捣混凝土成桩。 序号 桩 号 桩身直径（mm） 桩长（m） 设计承载力特征值（kN） 荷载箱顶、底盖直径（mm） 荷载箱埋设位置 测试日期 施工日期 1 65#桩 800 4500 600 桩底以上 1m Xxxx Xxxx 2 66#桩 800 4500 600 桩底以上 1m Xxxx Xxxx 3 67#桩 800 4500 600 桩底以上 1m Xxxx Xxxx 试验时，在地面上通过油泵加压，随着压力增加，荷载箱将同时向上、向下发生变位，促使桩侧阻力及桩端荷载箱底板下土阻力的发挥，上图为试验示意图。 荷载箱中的压力可用压力传感器测得，荷载箱的向上、向下位移可用位移传感器测得。因此，可根据读数绘出相应的“向上的力与位移图”及“向下的力与位移图”，根据两条Qs 曲线及相应的lgst、lgsQ曲线，可分别求得荷载箱上段桩及荷载箱下底板单位面积土层的极限承载力，将上段桩极限承载力经一定处理后与桩端土层对桩总的阻力相加即为桩极限承载力。 根据位移随荷载的变化特性确定极限承载力。陡...
