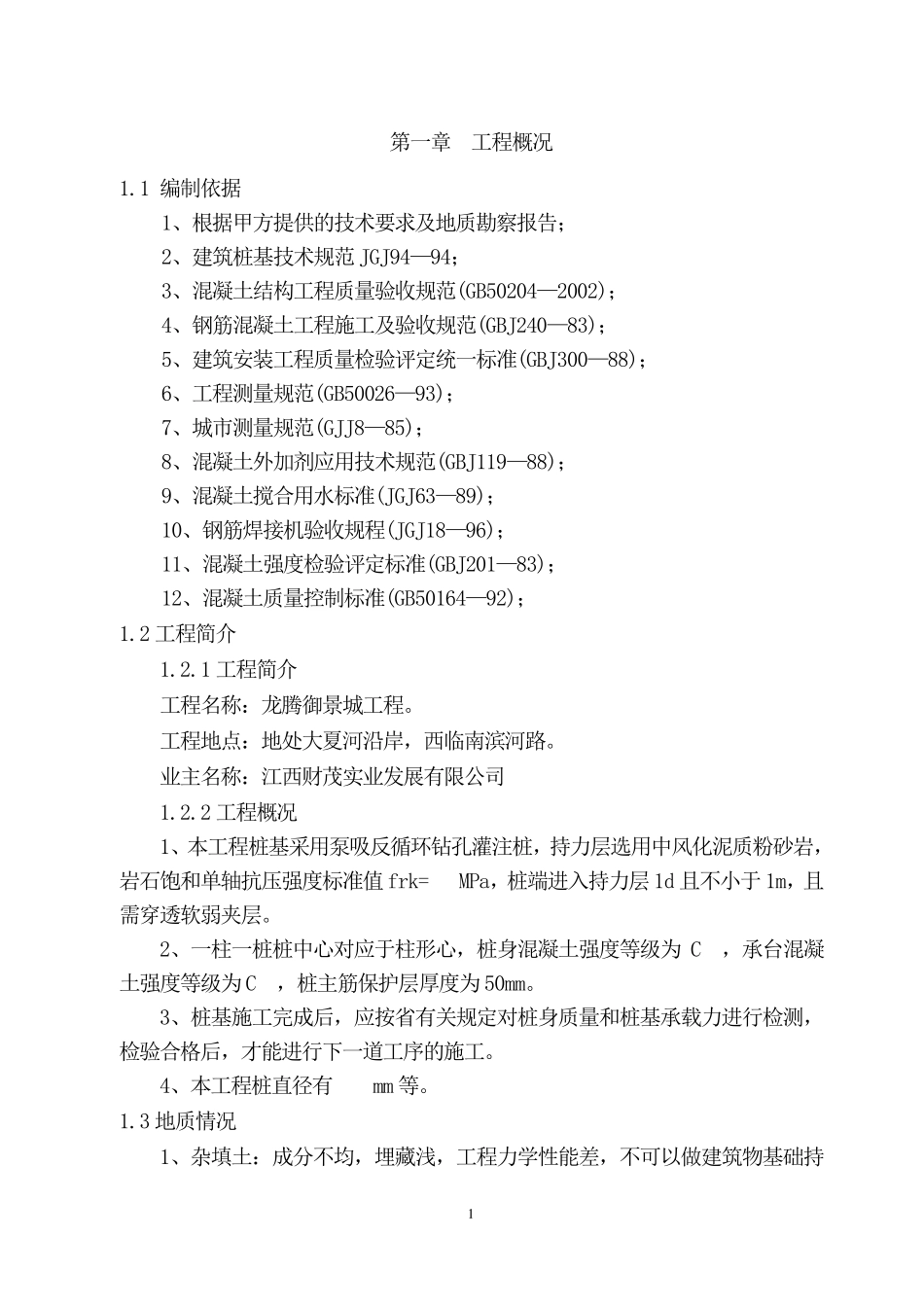

1 第一章 工程概况 1.1 编制依据 1、根据甲方提供的技术要求及地质勘察报告； 2、建筑桩基技术规范JGJ94—94； 3、混凝土结构工程质量验收规范(GB50204—2002)； 4、钢筋混凝土工程施工及验收规范(GBJ240—83)； 5、建筑安装工程质量检验评定统一标准(GBJ300—88)； 6、工程测量规范(GB50026—93)； 7、城市测量规范(GJJ8—85)； 8、混凝土外加剂应用技术规范(GBJ119—88)； 9、混凝土搅合用水标准(JGJ63—89)； 10、钢筋焊接机验收规程(JGJ18—96)； 11、混凝土强度检验评定标准(GBJ201—83)； 12、混凝土质量控制标准(GB50164—92)； 1.2 工程简介 1.2.1 工程简介 工程名称：龙腾御景城工程。 工程地点：地处大夏河沿岸，西临南滨河路。 业主名称：江西财茂实业发展有限公司 1.2.2 工程概况 1、本工程桩基采用泵吸反循环钻孔灌注桩，持力层选用中风化泥质粉砂岩，岩石饱和单轴抗压强度标准值frk= MPa，桩端进入持力层 1d 且不小于1m，且需穿透软弱夹层。 2、一柱一桩桩中心对应于柱形心，桩身混凝土强度等级为C ，承台 混凝土强度等级为C ，桩主筋保 护 层厚 度为50mm。 3、桩基施工完 成 后 ，应按 省 有关 规定对桩身质量和桩基承载 力进行 检测，检验合格 后 ，才 能 进行 下 一道 工序 的施工。 4、本工程桩直 径 有 mm 等。 1.3 地质情 况 1、杂 填 土：成 分 不均 ，埋 藏 浅 ，工程力学 性 能 差 ，不可 以 做 建筑物 基础 持 2 力层。 2、淤泥质粉质粘土：分布连续，埋藏浅 ，厚度较小，工程力学性能一般，不可以做建筑物基础持力层。 3、卵石：层位稳定，层面起伏大，厚度较小，承载力高，工程力学性能高，但不宜做高层基础持力层。 4、强风化-中风化花岗岩：层位稳定，层面起伏大，厚度大，承载力高，工程力学性能好，是理想的基础持力层。 1.4 工程的质量要求 根据招标文件要求，本工程质量标准:合格。 3 第二章 施工工艺流程 2.1 施工工艺流程 清理 施工准备 放样定位 清除障碍物埋设护筒 钻机就位 钻进成孔 一次清孔泥浆外运 吊放钢筋笼 下导管二次清孔 安放球胆测导管埋深 水下混凝土灌注 水中养护 沉渣是否满足要求？ 提导管 捞渣净化泥浆 P<1.15? 挖设泥浆循环系统 试块制作 设备材料进场 钢筋笼制作 是否合格？ 钢筋笼存放 处理泥浆 抗压试验 起拔护筒 否 是 图 2-1 钻孔灌注桩工艺流程图 4 第...
