桩基础设计计算书

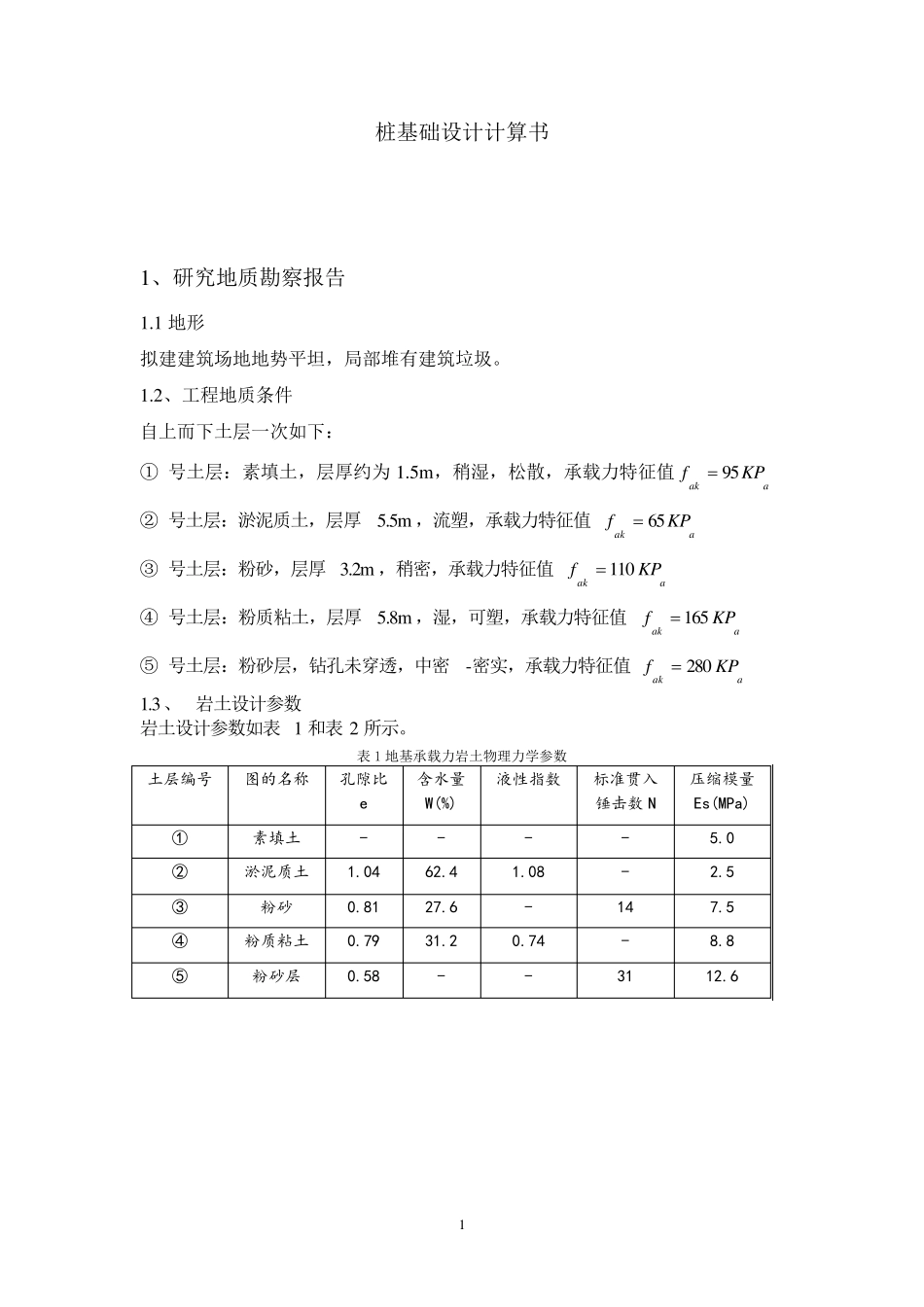

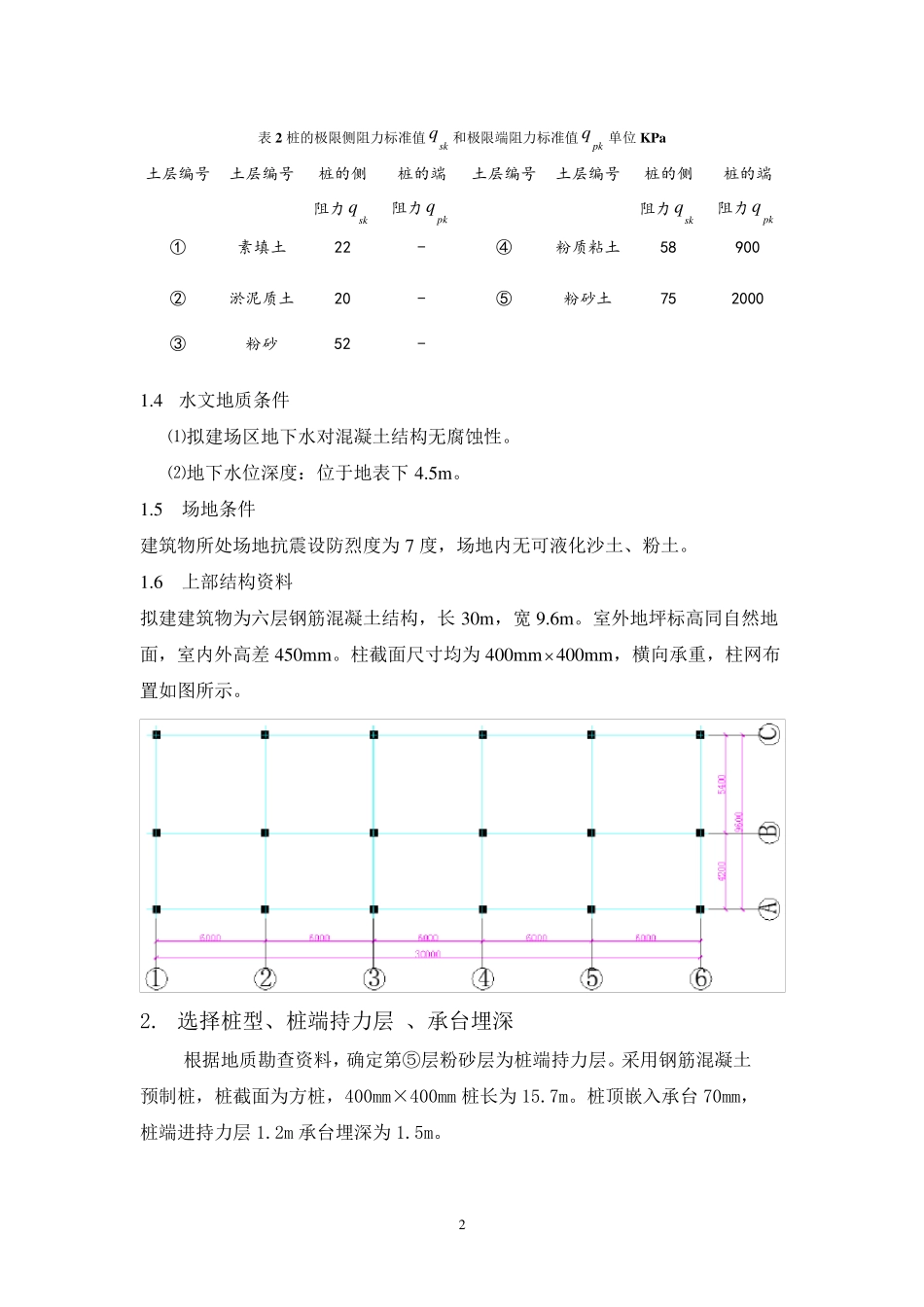

1 桩基础设计计算书 1、研究地质勘察报告 1.1 地形 拟建建筑场地地势平坦，局部堆有建筑垃圾。 1.2、工程地质条件 自上而下土层一次如下： ① 号土层：素填土，层厚约为 1.5m ，稍湿，松散，承载力特征值aakKPf95 ② 号土层：淤泥质土，层厚5.5m ，流塑，承载力特征值aakKPf65 ③ 号土层：粉砂，层厚 3.2m ，稍密，承载力特征值aakKPf110 ④ 号土层：粉质粘土，层厚5.8m ，湿，可塑，承载力特征值aakKPf165 ⑤ 号土层：粉砂层，钻孔未穿透，中密-密实，承载力特征值aakKPf280 1.3、 岩土设计参数 岩土设计参数如表 1 和表 2 所示。 表 1 地基承载力岩土物理力学参数 土层编号 图的名称 孔隙比 e 含水量 W(%) 液性指数 标准贯入 锤击数N 压缩模量 Es(MPa) ① 素填土 - - - - 5.0 ② 淤泥质土 1.04 62.4 1.08 - 2.5 ③ 粉砂 0.81 27.6 - 14 7.5 ④ 粉质粘土 0.79 31.2 0.74 - 8.8 ⑤ 粉砂层 0.58 - - 31 12.6 2 表2 桩的极限侧阻力标准值skq和极限端阻力标准值pkq单位KPa 土层编号 土层编号 桩的侧 阻力skq 桩的端 阻力pkq 土层编号 土层编号 桩的侧 阻力skq 桩的端 阻力pkq ① 素填土 22 - ④ 粉质粘土 58 900 ② 淤泥质土 20 - ⑤ 粉砂土 75 2000 ③ 粉砂 52 - 1.4 水文地质条件 ⑴拟建场区地下水对混凝土结构无腐蚀性。 ⑵地下水位深度：位于地表下4.5m 。 1.5 场地条件 建筑物所处场地抗震设防烈度为7 度，场地内无可液化沙土、粉土。 1.6 上部结构资料 拟建建筑物为六层钢筋混凝土结构，长30m ，宽9.6m 。室外地坪标高同自然地面，室内外高差450m m 。柱截面尺寸均为400m m 400m m ，横向承重，柱网布置如图所示。 2. 选择桩型、桩端持力层 、承台埋深 根据地质勘查资料，确定第⑤层粉砂层为桩端持力层。采用钢筋混凝土预制桩，桩截面为方桩，400mm×400mm 桩长为15.7m。桩顶嵌入承台70mm，桩端进持力层1.2m 承台埋深为1.5m。 3 3. 确定单桩竖向承载力 3.1 确定单桩竖向承载力标准值Q 根据静载力触探法公式: ppkisikpkskukAqlquQQQ =4×0.4(×20×5.5+52×3.2+58×5.8+75×1.2)+2000×0.4×0.4 =1444.48 KN 3.2 确定单桩竖向承载力设计值Ra Ra= KQuk =24 8.1 4 4 4=722.24 KN 式中安全系数 K=2 4. 确定桩数 n，布置及承台尺寸 4.1 桩数 n 4...
