桩间土开挖_破桩头施工方案

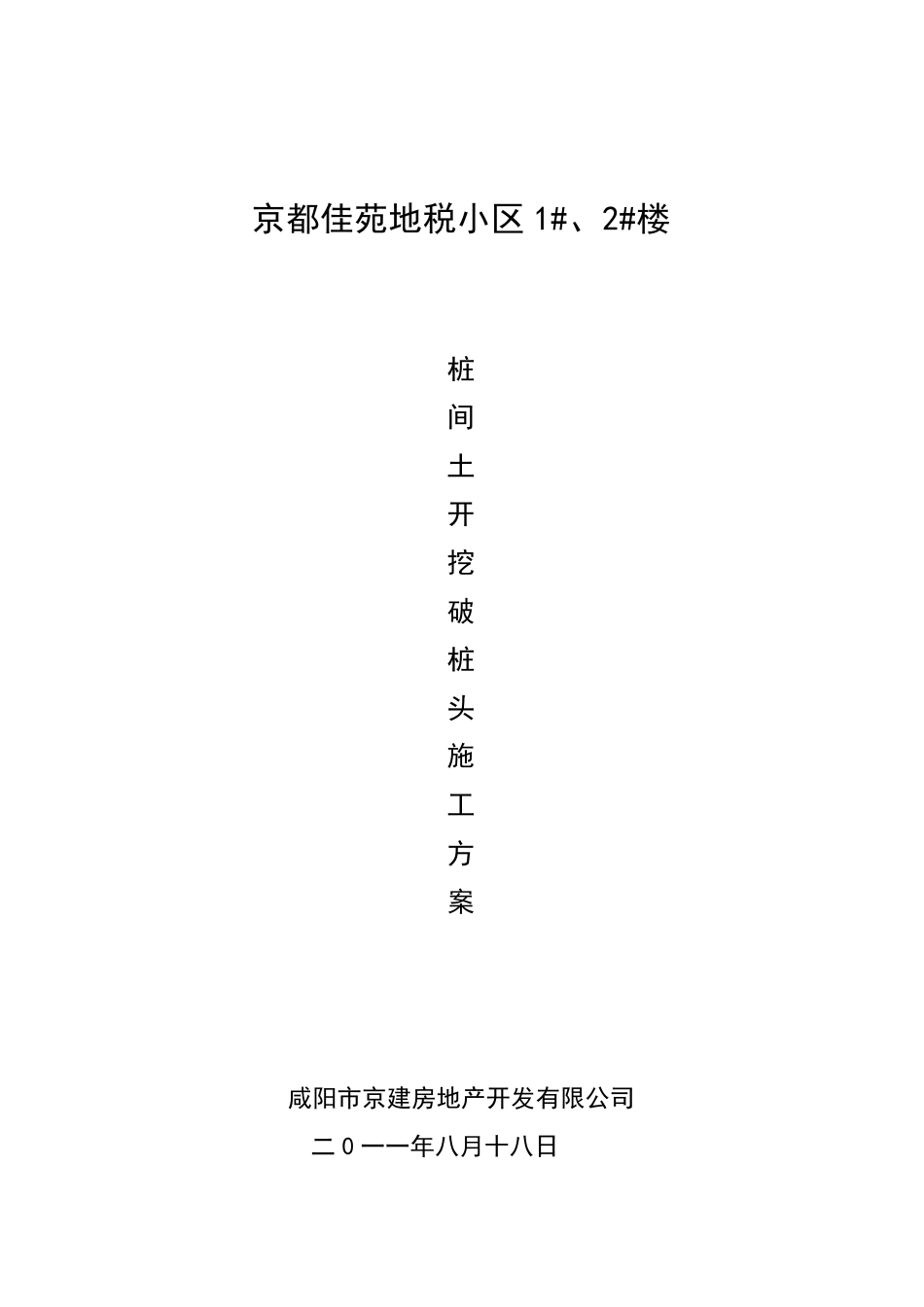

桩间土开挖_破桩头施工方案_第1页
1/6

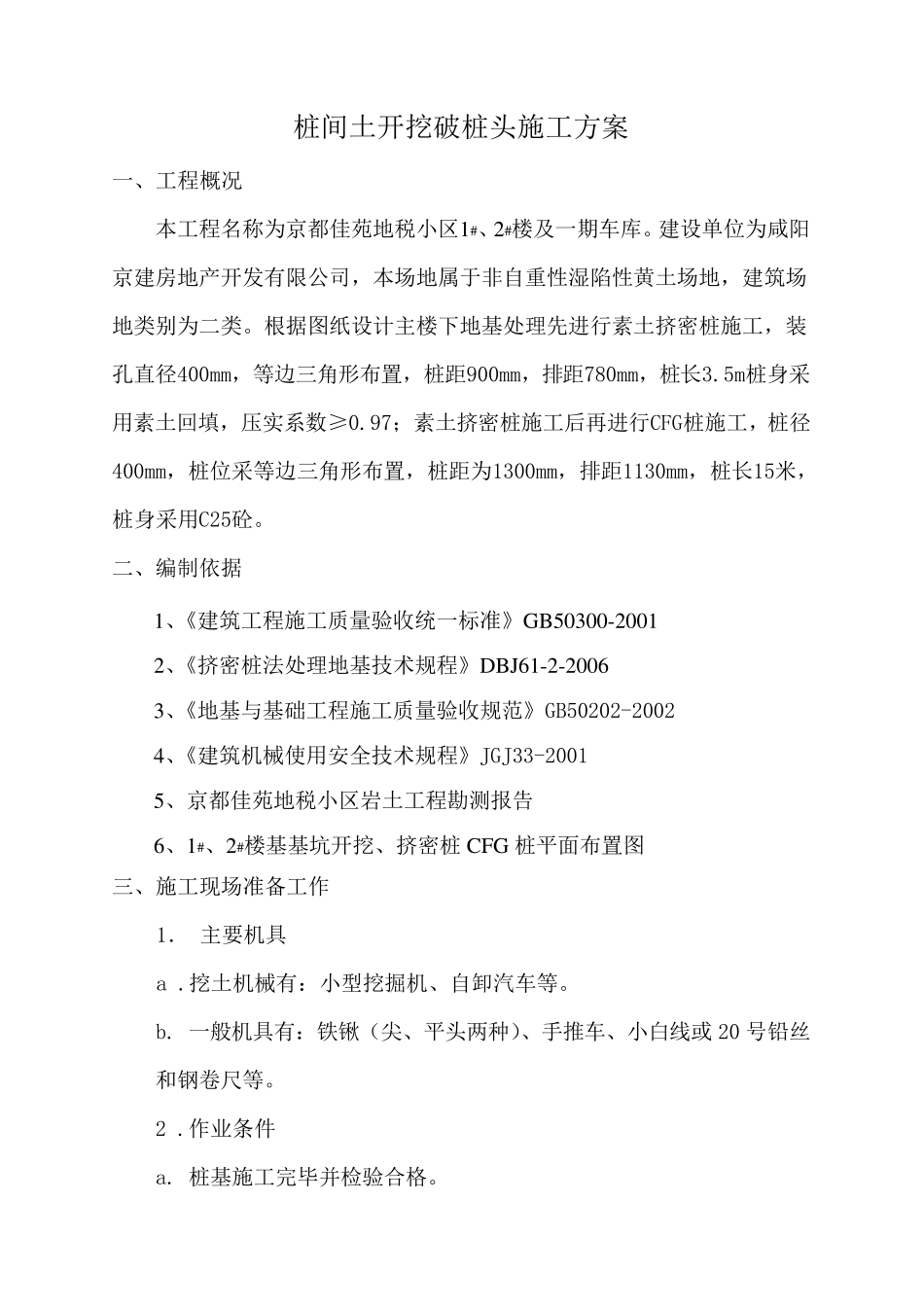

桩间土开挖_破桩头施工方案_第2页
2/6

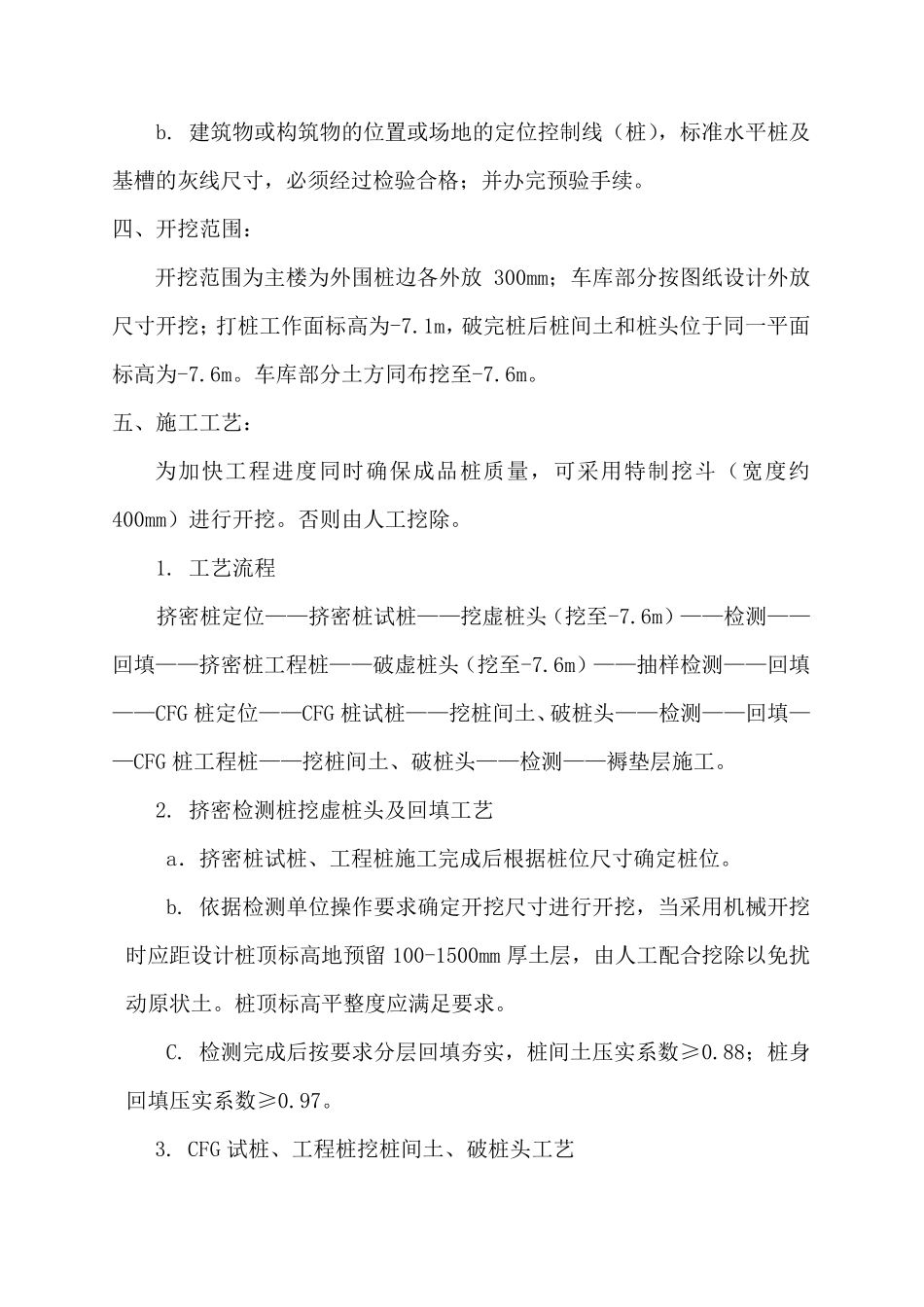

桩间土开挖_破桩头施工方案_第3页
3/6
京都佳苑地税小区1#、2#楼 桩 间 土 开 挖 破 桩 头 施 工 方 案 咸阳市京建房地产开发有限公司 二 0 一一年八月十八日 桩间土开挖破桩头施工方案 一、工程概况 本工程名称为京都佳苑地税小区1#、2#楼及一期车库。建设单位为咸阳京建房地产开发有限公司,本场地属于非自重性湿陷性黄土场地,建筑场地类别为二类。根据图纸设计主楼下地基处理先进行素土挤密桩施工,装孔直径400mm,等边三角形布置,桩距900mm,排距780mm,桩长3.5m桩身采用素土回填,压实系数≥0.97;素土挤密桩施工后再进行CFG桩施工,桩径400mm,桩位采等边三角形布置,桩距为1300mm,排距1130mm,桩长15米,桩身采用C25砼。 二、编制依据 1、《建筑工程施工质量验收统一标准》GB50300-2001 2、《挤密桩法处理地基技术规程》DBJ61-2-2006 3、《地基与基础工程施工质量验收规范》GB50202-2002 4、《建筑机械使用安全技术规程》JGJ33-2001 5、京都佳苑地税小区岩土工程勘测报告 6、1#、2#楼基基坑开挖、挤密桩CFG 桩平面布置图 三、施工现场准备工作 1. 主要机具 a .挖土机械有:小型挖掘机、自卸汽车等。 b. 一般机具有:铁锹(尖、平头两种)、手推车、小白 线 或 20 号 铅 丝和 钢 卷 尺 等。 2 .作业 条 件 a. 桩基施工完 毕 并 检 验合 格 。 b. 建筑物或构筑物的位置或场地的定位控制线(桩),标准水平桩及基槽的灰线尺寸,必须经过检验合格;并办完预验手续。 四、开挖范围: 开挖范围为主楼为外围桩边各外放300mm;车库部分按图纸设计外放尺寸开挖;打桩工作面标高为-7.1m,破完桩后桩间土和桩头位于同一平面标高为-7.6m。车库部分土方同布挖至-7.6m。 五、施工工艺: 为加快工程进度同时确保成品桩质量,可采用特制挖斗(宽度约400mm)进行开挖。否则由人工挖除。 1. 工艺流程 挤密桩定位——挤密桩试桩——挖虚桩头(挖至-7.6m)——检测——回填——挤密桩工程桩——破虚桩头(挖至-7.6m)——抽样检测——回填——CFG 桩定位——CFG 桩试桩——挖桩间土、破桩头——检测——回填——CFG 桩工程桩——挖桩间土、破桩头——检测——褥垫层施工。 2. 挤密检测桩挖虚桩头及回填工艺 a.挤密桩试桩、工程桩施工完成后根据桩位尺寸确定桩位。 b. 依据检测单位操作要求确定开挖尺寸进行开挖,当采用机械开挖时应距设计桩顶标高地预留 100-1500mm 厚土层,由人工配合挖除以免扰动原状土。桩顶标...
