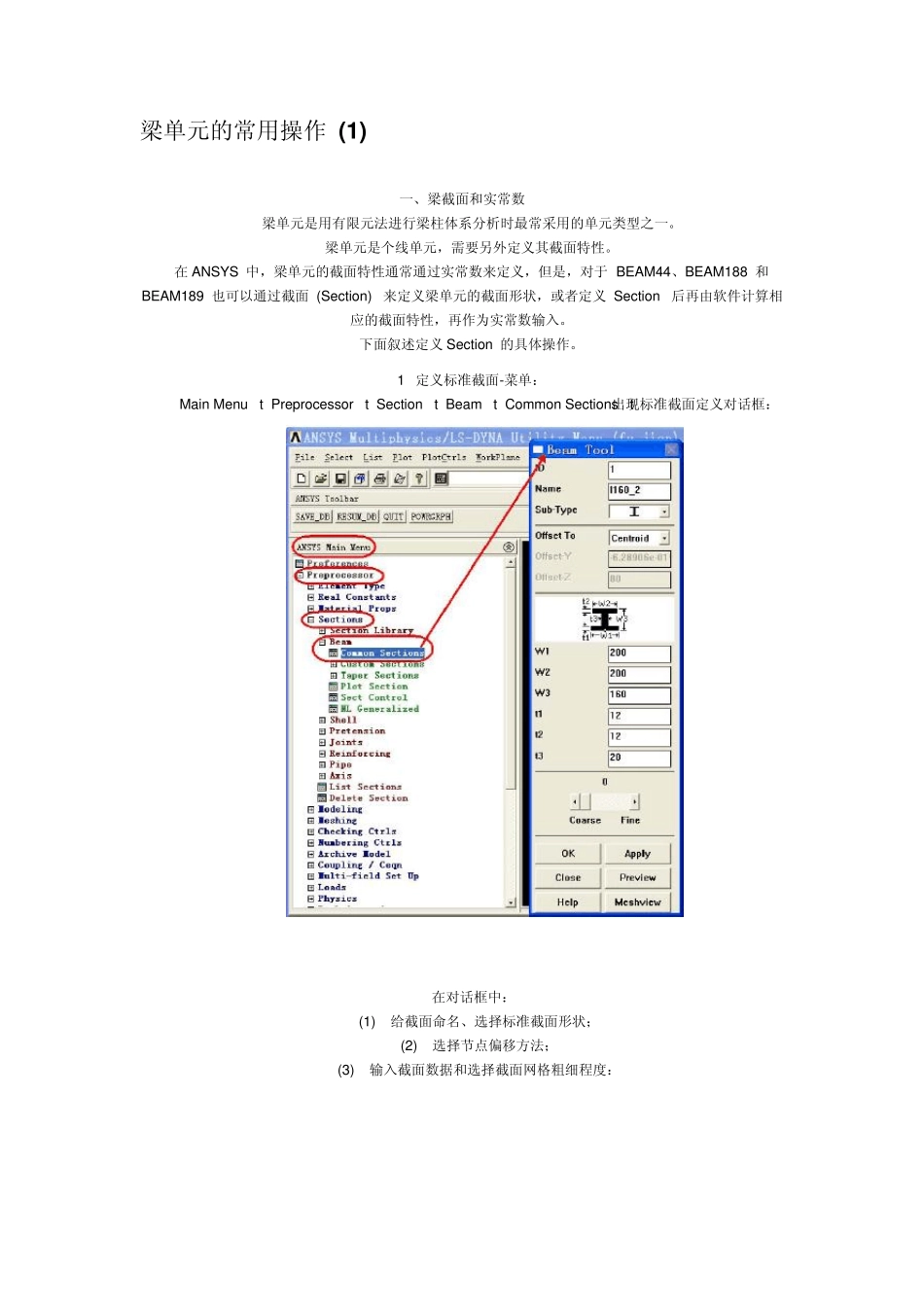

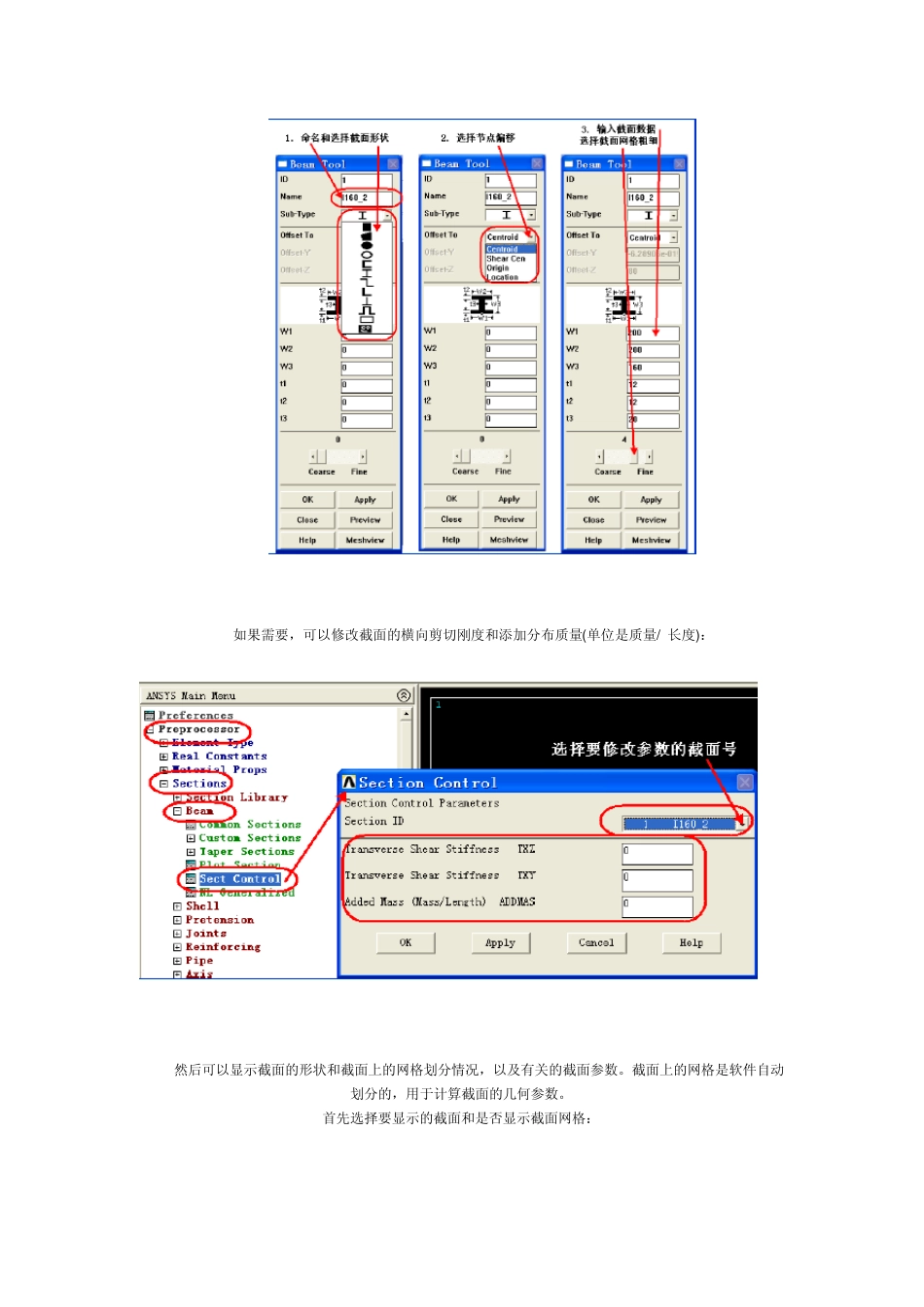

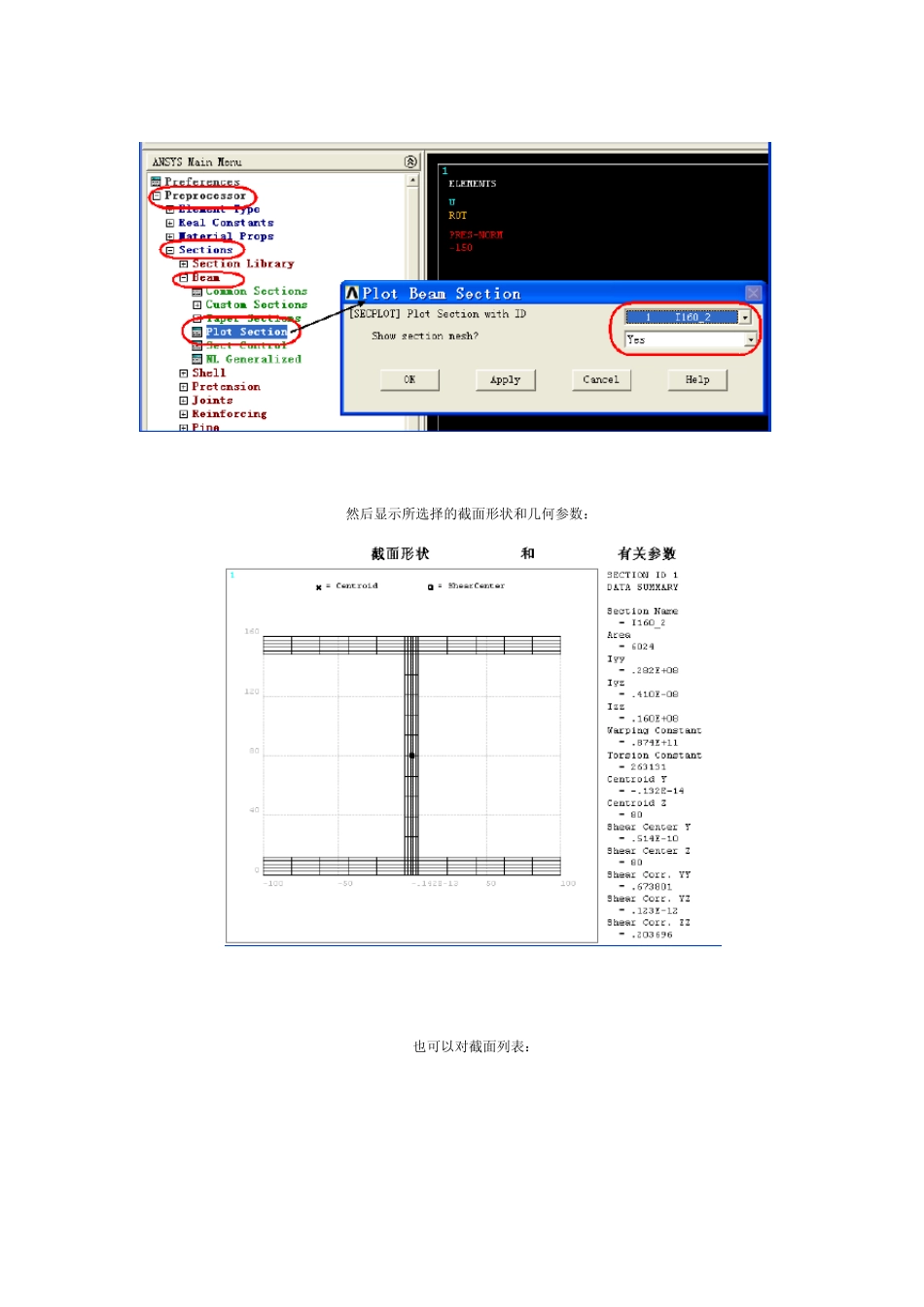

梁单元的常用操作 (1 ) 一、梁截面和实常数 梁单元是用有限元法进行梁柱体系分析时最常采用的单元类型之一。 梁单元是个线单元，需要另外定义其截面特性。 在 ANSYS 中，梁单元的截面特性通常通过实常数来定义，但是，对于 BEAM44、BEAM188 和 BEAM189 也可以通过截面 (Section) 来定义梁单元的截面形状，或者定义 Section 后再由软件计算相应的截面特性，再作为实常数输入。 下面叙述定义 Section 的具体操作。 1 定义标准截面-菜单： Main Menu > Preprocessor > Section > Beam > Common Sections > 出现标准截面定义对话框： 在对话框中： (1) 给截面命名、选择标准截面形状； (2) 选择节点偏移方法； (3) 输入截面数据和选择截面网格粗细程度： 如果需要，可以修改截面的横向剪切刚度和添加分布质量(单位是质量/ 长度)： 然后可以显示截面的形状和截面上的网格划分情况，以及有关的截面参数。截面上的网格是软件自动划分的，用于计算截面的几何参数。 首先选择要显示的截面和是否显示截面网格： 然后显示所选择的截面形状和几何参数： 也可以对截面列表： 列表结果： 右图显示了列表的部分内容： 对于不能使用截面的梁单元，可以将列表数据作为实常数输入到相应的梁单元类型定义中。 需要时，可以删除已定义的截面： 2. 定义用户截面–需要先绘制相应的截面形状，然后将相应的AREA 定义为截面。操作过程如下： (1) 绘制截面形状 - AREAs (2) 对各线段设置网格尺寸： 对本例设置所有线段的单元长度为 4 设置网格尺寸之后： (3 ) 然后定义用户截面： ANSYS 并不马上生成新的截面，而是将新截面的数据写到一个“截面”文件中，如图，点击 OK 后将在工作目录中生成截面文件 2-C18.sec： (4 ) 为了使用新定义的截面，需要读入该截面文件： 然后可以绘制该截面： 3. 定义变截面梁 (锥形梁)： 定义锥形梁之前，必须先定义锥形梁两端的截面，比如我们先定义两个矩形截面 beam-4 和 beam-5 如下： 然后定义锥形 (Taper) 截面： 采用 By XYZ Location 方法，定义截面 7： 使用截面7 对线段划分梁单元： 二、 为划分网格设置单元属性 在对实体划分网格之前，需要设置单元属性。一般有两种方法：设置默认属性和对实体设置属性。前者用于此后划分网格的所有实体，直到重新设置默认单元属性为止；后者只适用于被设置属性的实体。如果同时采用了这两种设...
