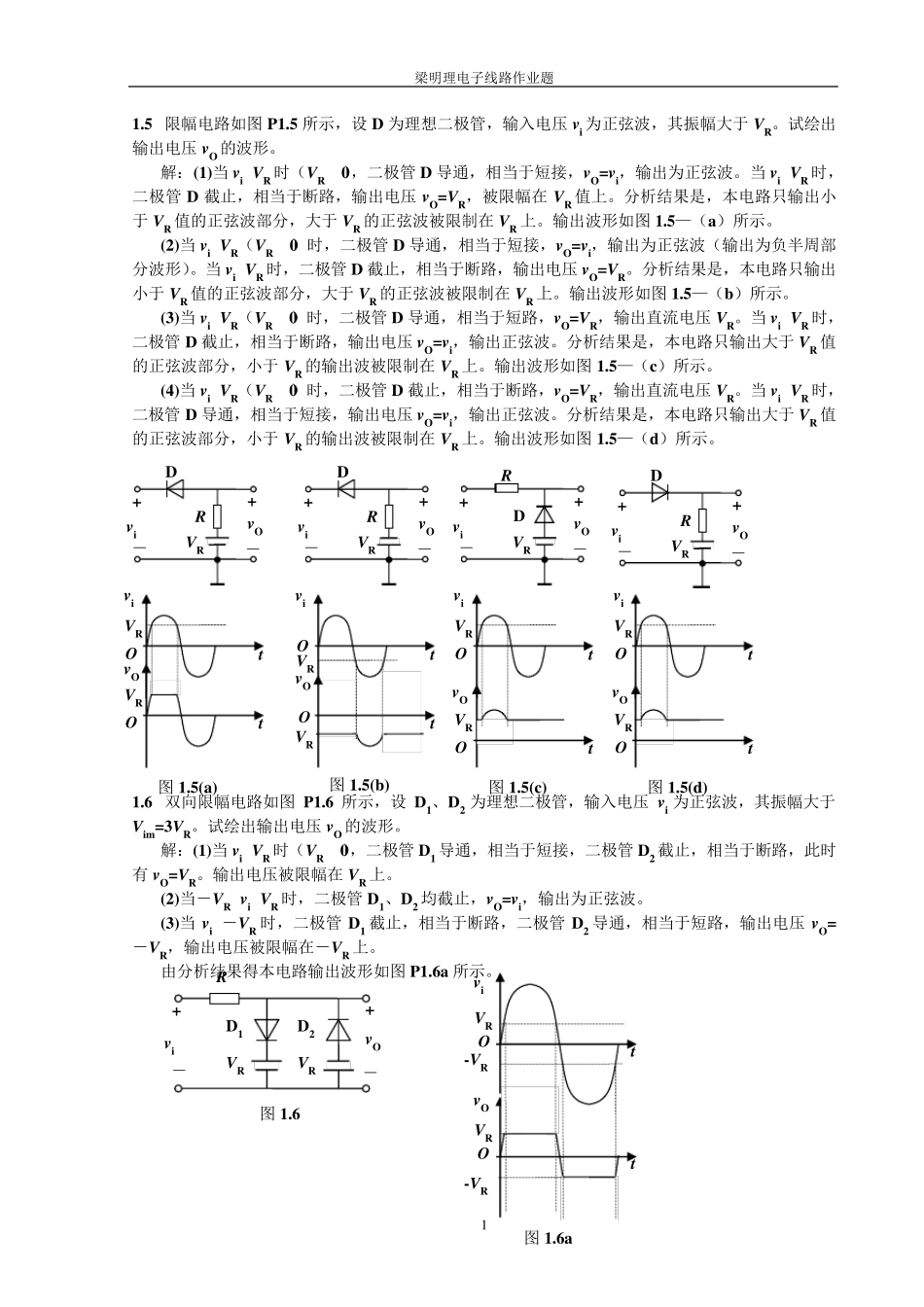

梁明理电子线路作业题 1 1.5 限幅电路如图P1.5 所示,设D 为理想二极管,输入电压v i 为正弦波,其振幅大于VR。试绘出输出电压v O 的波形。 解:(1)当v i0),二极管D 导通,相当于短接,v O=v i,输出为正弦波。当v i>VR 时,二极管D 截止,相当于断路,输出电压v O=VR,被限幅在VR 值上。分析结果是,本电路只输出小于VR 值的正弦波部分,大于VR 的正弦波被限制在VR 上。输出波形如图1.5—(a)所示。 (2)当v iVR 时,二极管D 截止,相当于断路,输出电压v O=VR。分析结果是,本电路只输出小于VR 值的正弦波部分,大于VR 的正弦波被限制在VR 上。输出波形如图1.5—(b)所示。 (3)当v i0)时,二极管D 导通,相当于短路,v O=VR,输出直流电压VR。当v i>VR 时,二极管D 截止,相当于断路,输出电压v O=v i,输出正弦波。分析结果是,本电路只输出大于VR 值的正弦波部分,小于VR 的输出波被限制在VR 上。输出波形如图1.5—(c)所示。 (4)当v i0)时,二极管D 截止,相当于断路,v O=VR,输出直流电压VR。当v i>VR 时,二极管D 导通,相当于短接,输出电压v O=v i,输出正弦波。分析结果是,本电路只输出大于VR 值的正弦波部分,小于VR 的输出波被限制在VR 上。输出波形如图1.5—(d)所示。 1.6 双向限幅电路如图P1.6 所示,设D1、D2 为理想二极管,输入电压v i 为正弦波,其振幅大于Vim =3VR。试绘出输出电压v O 的波形。 解:(1)当v i>VR 时(VR>0),二极管D1 导通,相当于短接,二极管D2 截止,相当于断路,此时有 v O=VR。输出电压被限幅在VR 上。 (2)当-VR
