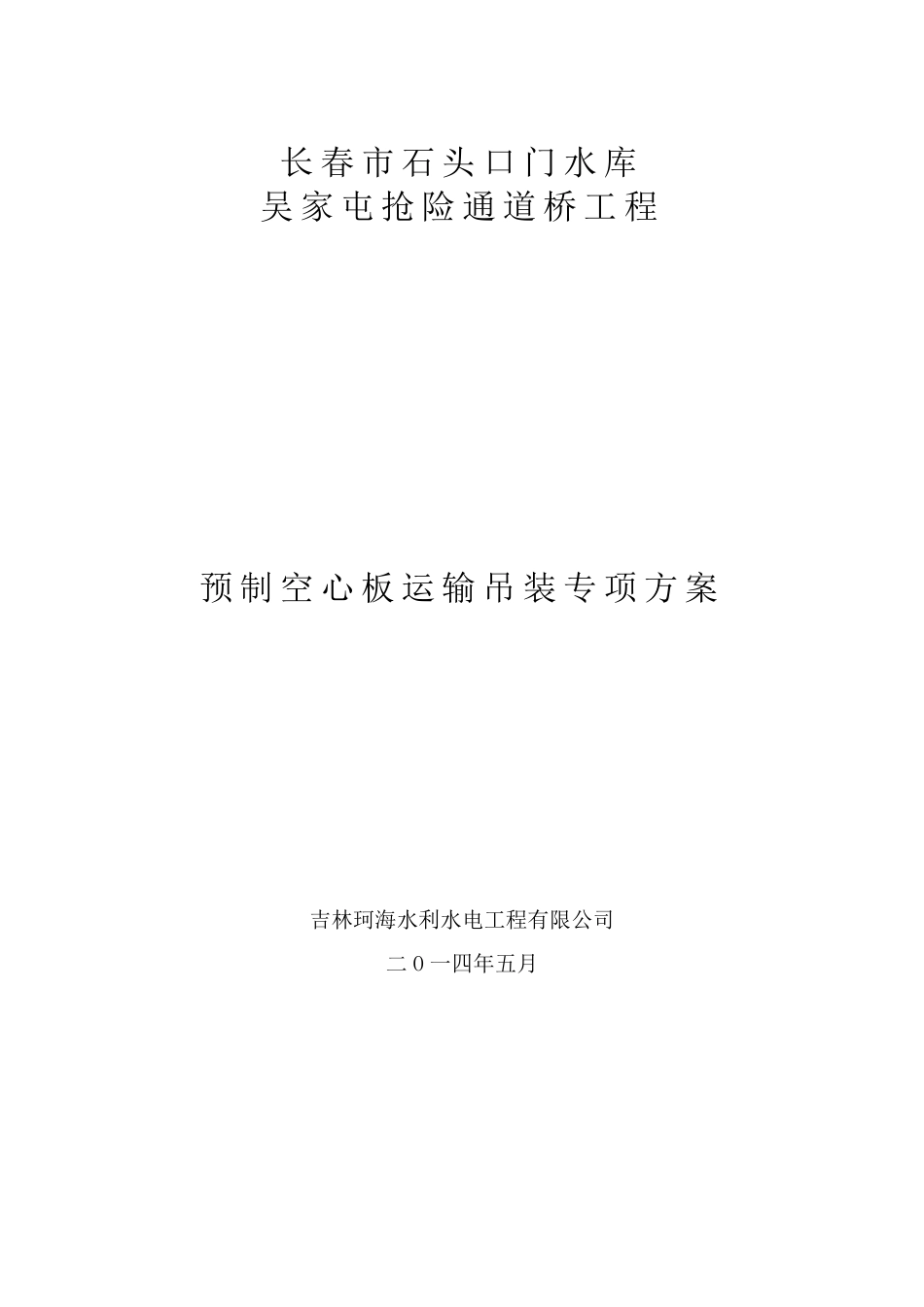

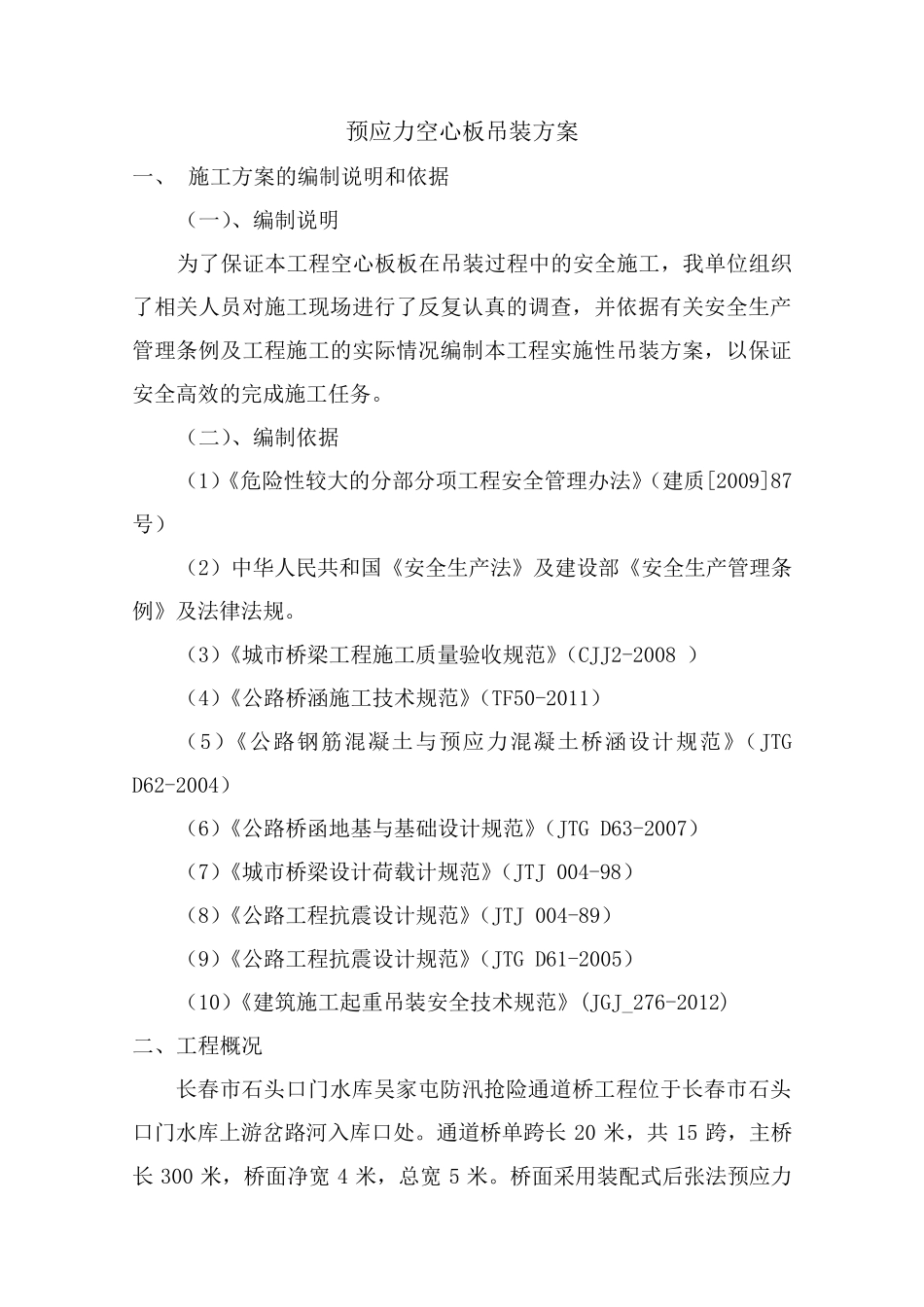

长春市石头口门水库 吴家屯抢险通道桥工程 预制空心板运输吊装专项方案 吉林珂海水利水电工程有限公司 二O 一四年五月 批准： 审核： 编制： 预应力空心板吊装方案 一、 施工方案的编制说明和依据 （一）、编制说明 为了保证本工程空心板板在吊装过程中的安全施工，我单位组织了相关人员对施工现场进行了反复认真的调查，并依据有关安全生产管理条例及工程施工的实际情况编制本工程实施性吊装方案，以保证安全高效的完成施工任务。 （二）、编制依据 （1）《危险性较大的分部分项工程安全管理办法》（建质[2009]87号） （2）中华人民共和国《安全生产法》及建设部《安全生产管理条例》及法律法规。 （3）《城市桥梁工程施工质量验收规范》（CJJ2-2008 ） （4）《公路桥涵施工技术规范》（TF50-2011） （5）《公路钢筋混凝土与预应力混凝土桥涵设计规范》（JTG D62-2004） （6）《公路桥函地基与基础设计规范》（JTG D63-2007） （7）《城市桥梁设计荷载计规范》（JTJ 004-98） （8）《公路工程抗震设计规范》（JTJ 004-89） （9）《公路工程抗震设计规范》（JTG D61-2005） （10）《建筑施工起重吊装安全技术规范》(JGJ_276-2012) 二、工程概况 长春市石头口门水库吴家屯防汛抢险通道桥工程位于长春市石头口门水库上游岔路河入库口处。通道桥单跨长20 米，共 15 跨，主桥长300 米，桥面净宽4 米，总 宽5 米。桥面采 用 装配 式 后 张 法预应力 混凝土简支空心板梁桥面板结构，板厚0.95 米，桥墩、台均为单井柱现浇混凝土结构形式。地面以上部分桥柱为现浇混凝土结构，直径为1.3 米，地面以下部分为钻孔灌柱桩结构，直径 1.5 米。 安装后的空心板横向分 3 幅（左边板、中板、右边板），其中单块边板最大吊重重约 40T。 目前 16 块空心板已完成施加预应力施工，根据设计图纸和施工技术规范规定，结合实际情况，针对具备吊装条件的特制订本施工方案。 三、施工部署 （一）施工组织 本公司实行公司经理安全生产总负责，现场负责人对经理负责，安全员管理现场一切安全工程及一票否决安全生产体系。重点做好施工现场安全标识设置，施工前进行安装交底，坚持无相应合格操作证不得上岗，听从统一指挥。 施工人员配备情况 项目经理 1 名 现场安装指挥2 名 安全员 1 名 运输车司机 4 名 吊车司机 2 名 吊车副 司机 2 名 安装工 8 名 拟 投 入 的施工设备配备情况 75...
