梁板吊装方案(有计算式)

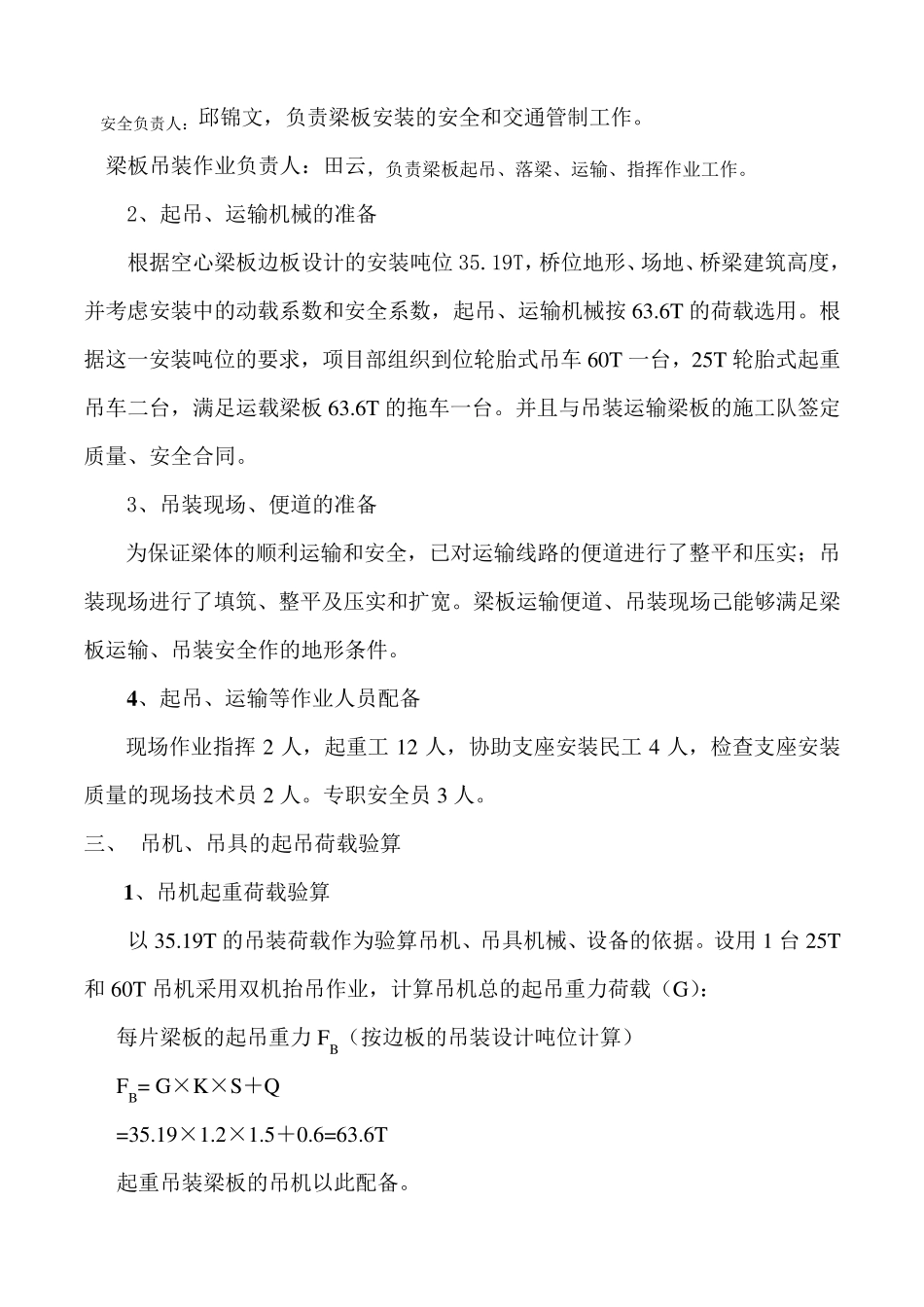

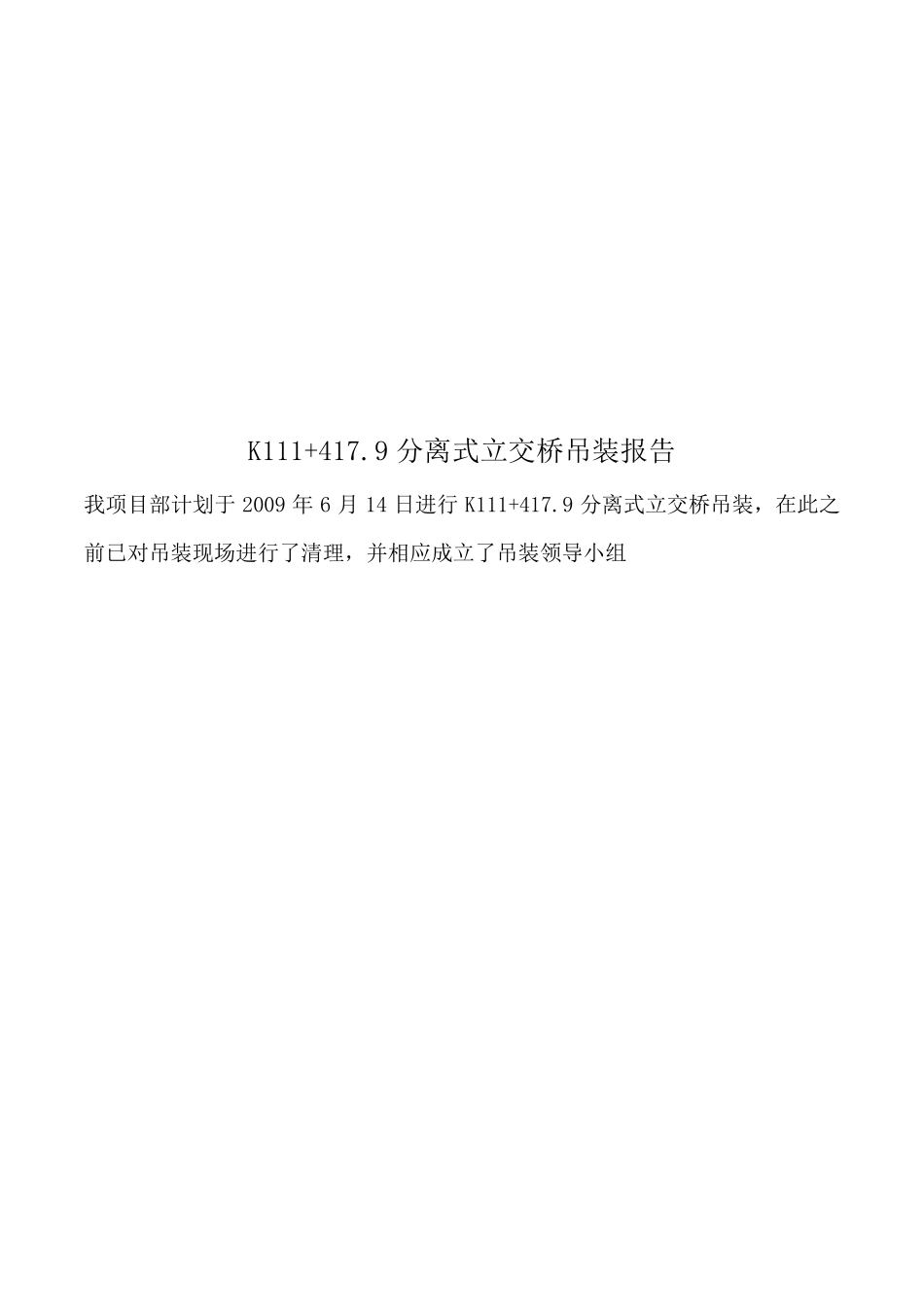

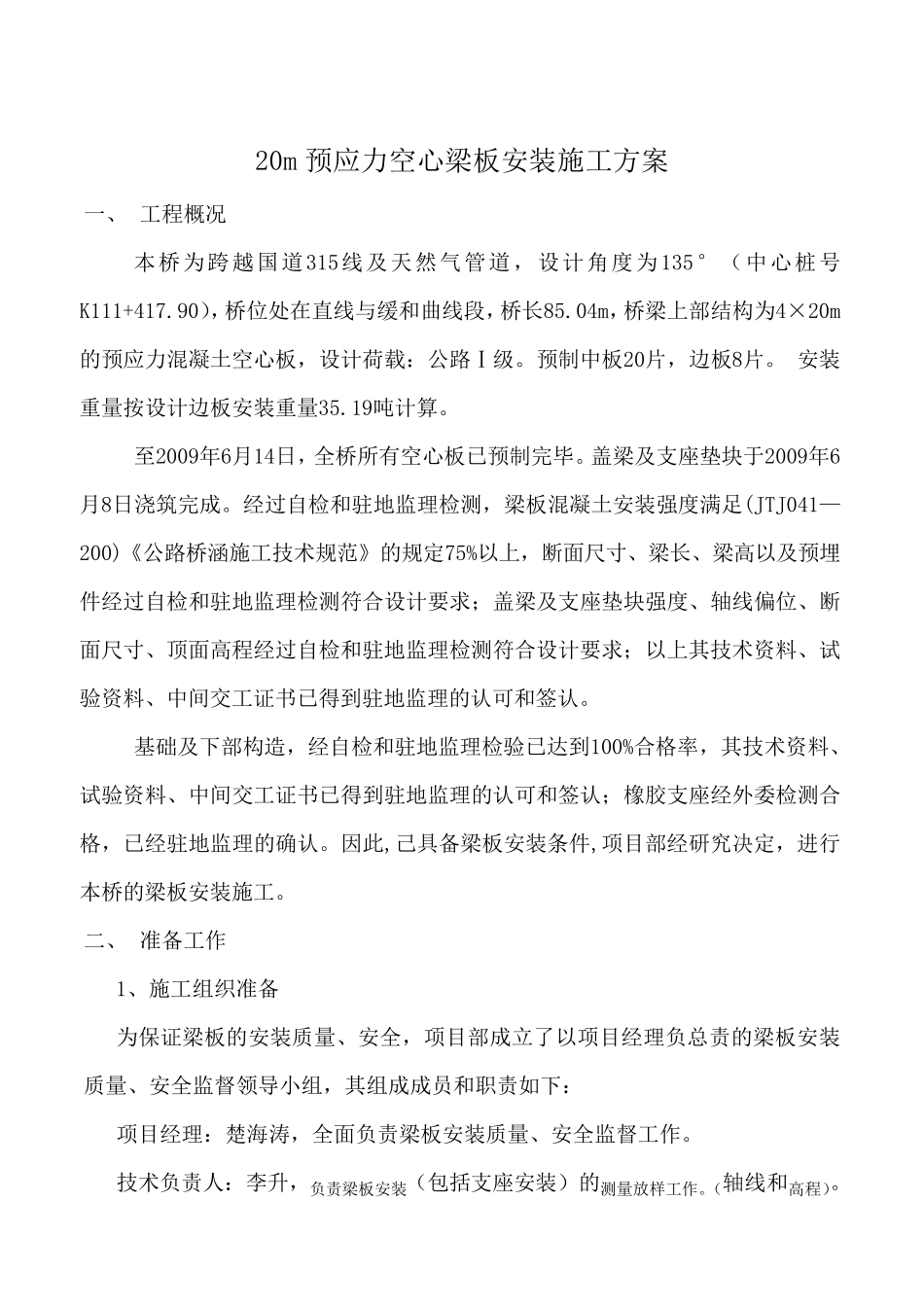

K111+417.9 分离式立交桥吊装报告 我项目部计划于2009 年6 月14 日进行K111+417.9 分离式立交桥吊装，在此之前已对吊装现场进行了清理，并相应成立了吊装领导小组 20m 预应力空心梁板安装施工方案 一、 工程概况 本桥为跨越国道315线及天然气管道，设计角度为135°（中心桩号K111+417.90），桥位处在直线与缓和曲线段，桥长85.04m，桥梁上部结构为4×20m的预应力混凝土空心板，设计荷载：公路Ⅰ级。预制中板20片，边板8片。 安装重量按设计边板安装重量35.19吨计算。 至2009年6月14日，全桥所有空心板已预制完毕。盖梁及支座垫块于2009年6月8日浇筑完成。经过自检和驻地监理检测，梁板混凝土安装强度满足(JTJ041—200)《公路桥涵施工技术规范》的规定75%以上，断面尺寸、梁长、梁高以及预埋件经过自检和驻地监理检测符合设计要求；盖梁及支座垫块强度、轴线偏位、断面尺寸、顶面高程经过自检和驻地监理检测符合设计要求；以上其技术资料、试验资料、中间交工证书已得到驻地监理的认可和签认。 基础及下部构造，经自检和驻地监理检验已达到100%合格率，其技术资料、试验资料、中间交工证书已得到驻地监理的认可和签认；橡胶支座经外委检测合格，已经驻地监理的确认。因此 ,己 具 备 梁板安装条 件,项 目 部经研 究 决 定，进 行本桥的梁板安装施工。 二 、 准 备 工作 1、施工组 织 准 备 为保 证梁板的安装质 量、安全，项 目 部成立 了 以项 目 经理负 总 责 的梁板安装质 量、安全监督 领 导 小 组 ，其组 成成员 和职 责 如 下： 项 目 经理：楚 海 涛 ，全面负 责 梁板安装质 量、安全监督 工作 。 技术负 责 人 ：李 升 ，负 责 梁板安装（包 括 支座安装）的测量放 样 工作 。（轴线和高程）。 安 全 负 责 人 ： 邱 锦 文 ， 负 责 梁 板 安 装 的 安 全 和 交 通 管 制 工 作 。 梁 板 吊 装 作 业 负 责 人 ： 田 云 ， 负 责 梁 板 起 吊 、 落 梁 、 运 输 、 指 挥 作 业 工 作 。 2、 起 吊 、 运 输 机 械 的 准 备 根 据 空 心 梁 板 边 板 设 计 的 安 装 吨 位 35.19T， 桥 位 地 形 、 场 地 、 桥 梁 建 筑 高 度 ，并 考 虑 安 装 中 的 动 载 系 数 和 安 全 系 数 ， 起 吊 、 运 输 机 械 按 63.6T ...
